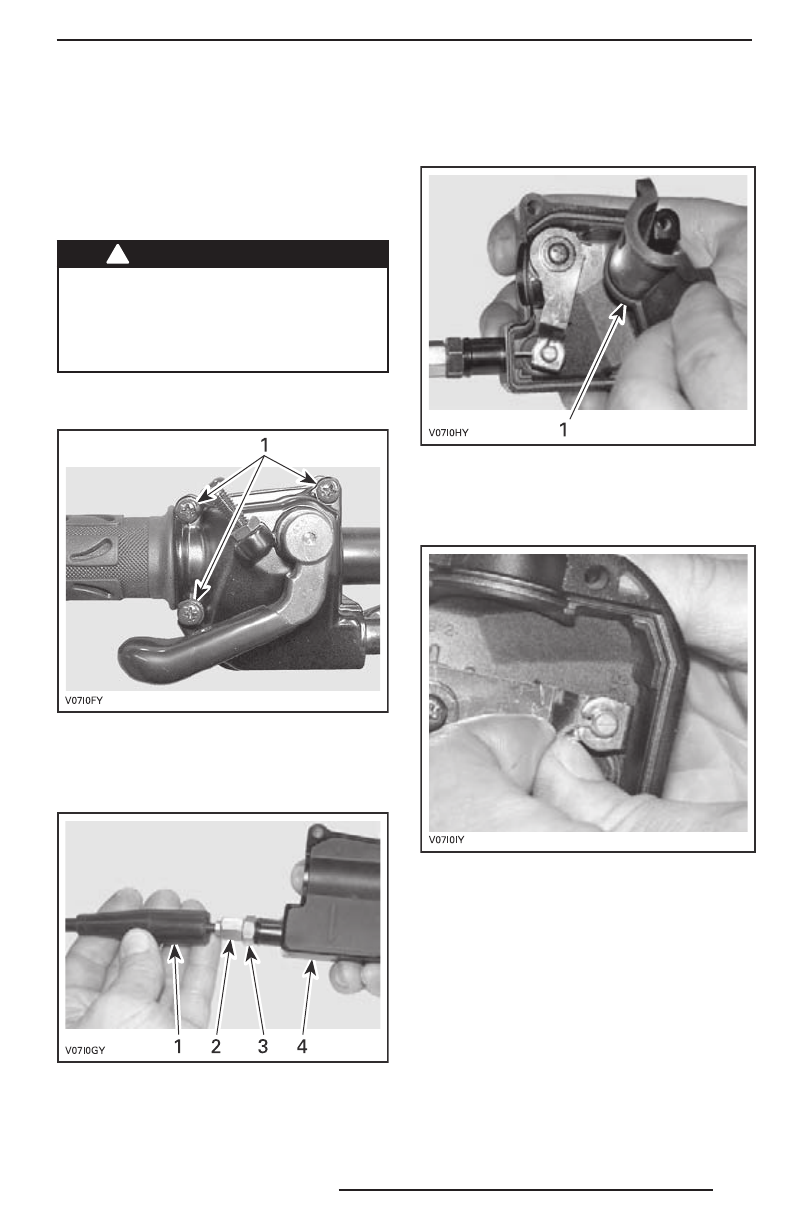

119
Трос дроссельной заслонки
Смазка троса дроссельной заслонки
Трос дроссельной заслонки необходимо
смазывать смазкой CABLE LUBRICANT
(P/N 293 600 041) или аналогичной
по смазывающим свойствам.
!
ПРЕДОСТЕРЕЖЕНИЕ
Пользуйтесь смазкой на силиконо-
вой основе. Применение других сма-
зок может ухудшить работу рычаж-
но-тросового механизма управления
дроссельной заслонкой.
Откройте кожух рычага дроссельной
заслонки.
1. Выверните указанные винты
Отделите кожух.
Сдвиньте защитный чехол, чтобы стала
видна регулировочная муфта троса.
1. Чехол троса
2. Регулировочная муфта троса
3. Контргайка
4. Кожух рычага дроссельной заслонки
Выверните регулировочную муфту, что-
бы ослабить натяжение троса.
Удалите внутренний чехол кожуха.
1. Внутренний чехол
Удалите трос из кожуха рычага.
ПРИМЕЧАНИЕ:
Выведите конец троса
из разреза скобы.
Отсоедините боковую крышку от корпу-
са дросселя.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
