120
vm o20 08-0 19- 054 _a

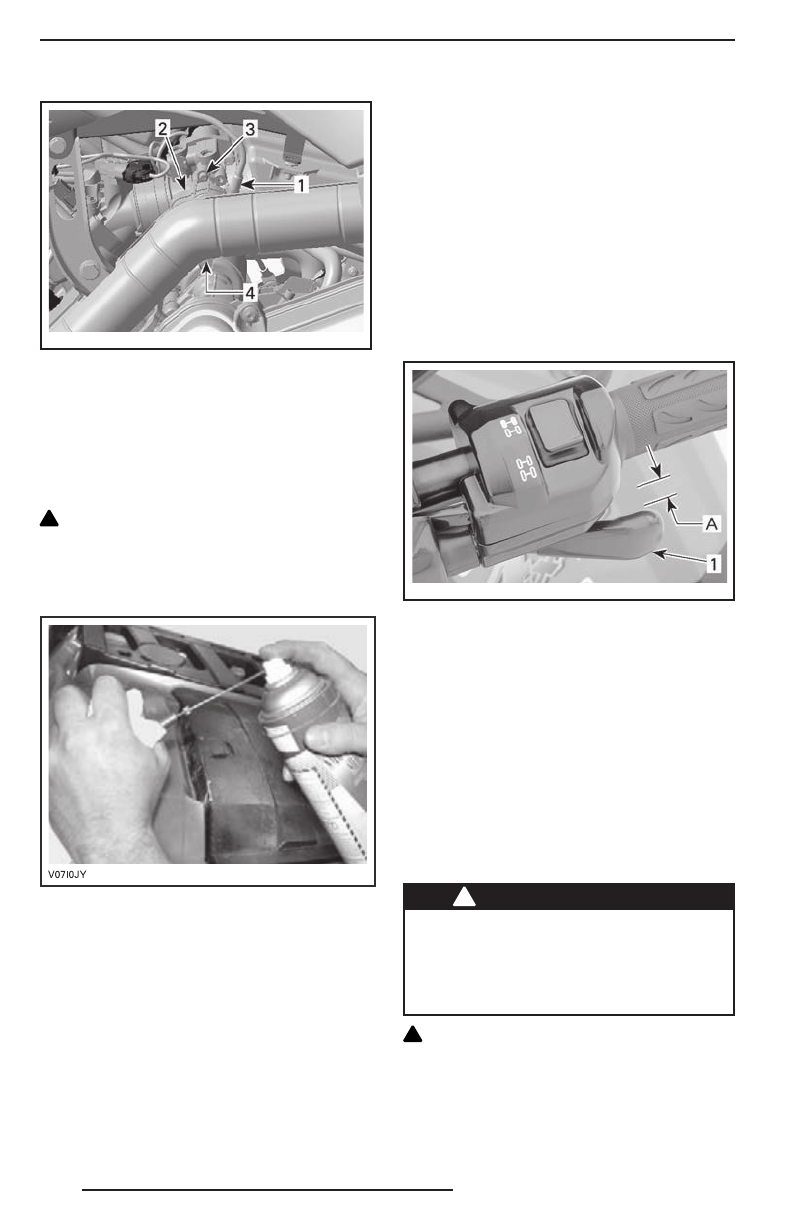

ЛЕВАЯ СТОРОНА ДВИГАТЕЛЯ
1. Трос привода дроссельной заслонки
2. Боковая крышка
3. Вывернуть винт
4. Разомкнуть зажим крышки
Вставьте носик маслёнки в торец регу-
лировочной муфты троса дроссельной
заслонки.
!
ОСТОРОЖНО Всегда используйте
средства защиты кожи и глаз. Хими-
ческие препараты могут стать причи-
ной раздражения кожи и серьёзных
травм органов зрения.
ТИПОВОЙ ВАРИАНТ
ПРИМЕЧАНИЕ:
Оберните ветошью регу-
лировочную муфту троса дросселя во из-
бежание попадания на него смазки.
Вводите смазку, пока она не пройдёт че-
рез весь трос.
Установите и отрегулируйте трос.
Регулировка троса дроссельной
заслонки
Сдвиньте защитный чехол, чтобы стала
видна регулировочная муфта троса.
Ослабьте контргайку. Вращая регулиро-
вочную муфту, скорректируйте свобод-
ный ход рычага дросселя.
ПРИМЕЧАНИЕ:
Свободный ход изме-
ряется от конца рычага дроссельной
заслонки.
Затяните контргайку, установите на мес-
то чехол.
vm o20 08-0 19- 005 _c
1. Рычаг дроссельной заслонки
A. 3–6 мм
Установите рычаг переключения передач
в положение «P» и запустите двигатель.
Чтобы проверить регулировку троса, по-
верните руль до упора вправо и затем
до упора влево. Если частота вращения
коленчатого вала увеличивается, то сво-
бодный ход рычага дросселя требуется
отрегулировать заново.
Свеча зажигания
Снятие свечи зажигания
!
ПРЕДОСТЕРЕЖЕНИЕ
Перед ремонтом или обслуживани-
ем компонентов электрооборудова-
ния поверните ключ зажигания в по-
ложение «OFF» (выкл.) (если не ука-
зан иной порядок действий).
!
ОСТОРОЖНО При работе со сжа-
тым воздухом надевайте защитные
очки.
Снимите левую боковую панель.
Отсоедините провод свечи зажигания.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Содержание
