114

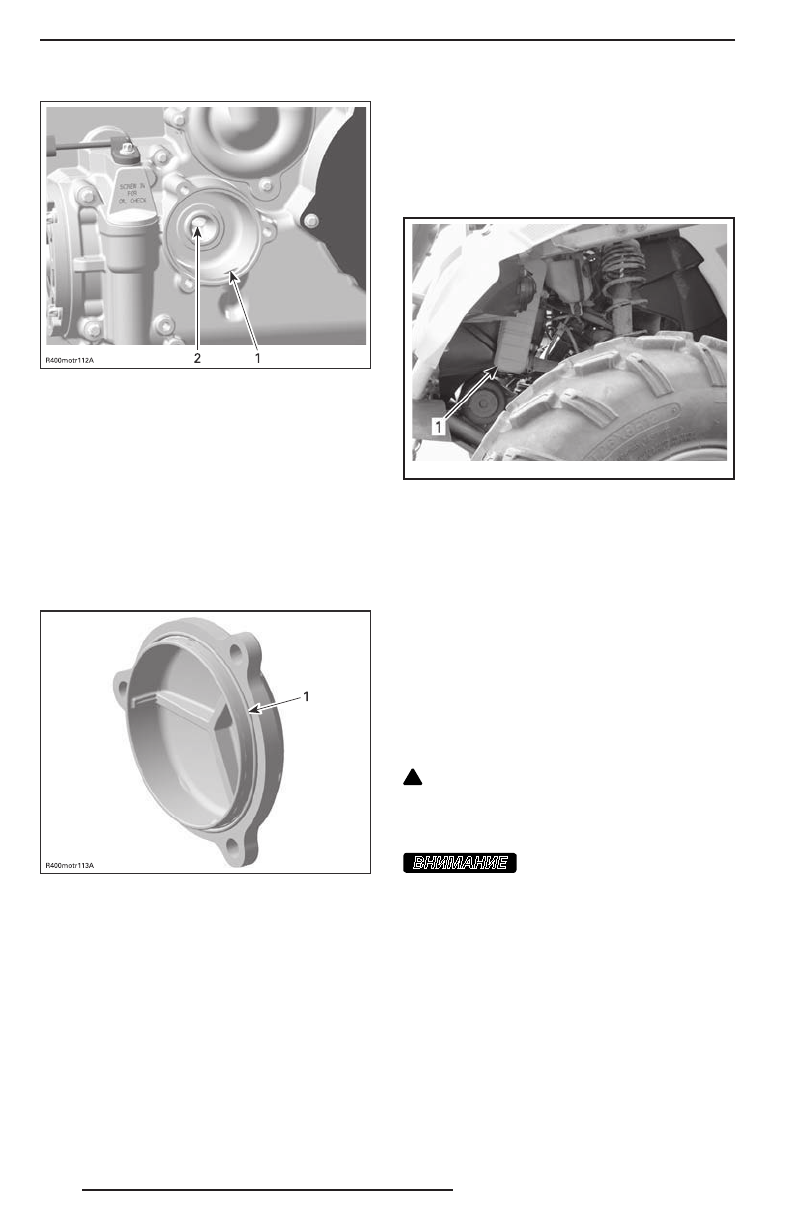

1. Впускное отверстие (из масляного насоса
в масляный фильтр)
2. Выпускное отверстие, ведущее в систему смаз-
ки двигателя
Удалите подтеки масла с двигателя.
Нанесите моторное масло на резиновый
уплотнитель нового масляного фильтра,
чтобы правильно установить его.
Установите масляный фильтр.
Установите уплотнительное кольцо
на крышку масляного фильтра.
1. Уплотнительное кольцо установлено по месту
Установите крышку масляного фильтра
на место.
Затяните винты моментом (10 ± 1,2) Н•м.
Установите панель моторного отсека.
Радиатор
Проверка состояния и очистка
радиатора
Регулярно очищайте область, прилегаю-
щую к радиатору.
vm o20 06-0 16- 007 _a
ТИПОВОЙ ВАРИАНТ
1. Радиатор
Осмотрите радиатор и шланги на нали-
чие утечек или повреждений.
Осмотрите пластины радиатора. Они
должны быть очищены от грязи, пыли,
листьев и другого мусора, препятству-
ющего нормальной работе радиатора.
Удалите максимальное количество заг-
рязнений вручную. Если поблизости есть
вода, ополосните радиатор.
Если возможно, промойте радиатор
струёй воды из садового шланга.
!
ОСТОРОЖНО Не мойте горячий ра-
диатор вручную. Прежде чем присту-
пить к мойке радиатора, дайте ему
остыть.
ВНИМАНИЕ
Будьте осторожны в об-
ращении с пластинами радиатора.
Не пользуйтесь инструментами или
предметами, которые могут их повре-
дить. Пластины радиатора сделаны
тонкими для более эффективного
охлаждения. ПРИ МОЙКЕ ПОДАВАЙ-
ТЕ ВОДУ ТОЛЬКО ПОД НИЗКИМ ДАВ-
ЛЕНИЕМ.
Для проверки работы системы охлажде-
ния обратитесь за помощью к авторизо-
ванному дилеру Can-Am.
