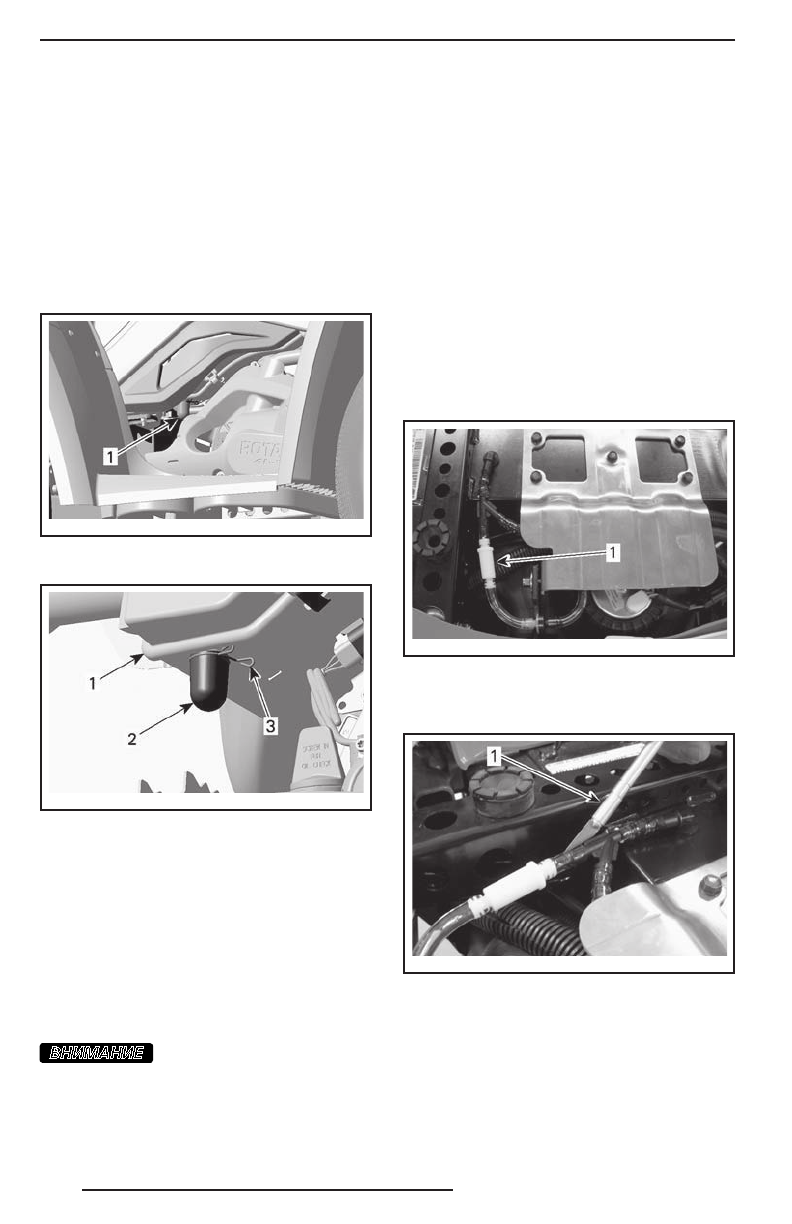

110
Установка воздушного фильтра
Установка производится в порядке, об-
ратном снятию.
Корпус воздушного фильтра
Проверка состояния/слив воды
из корпуса воздушного фильтра
Регулярно проверяйте сливную трубку
корпуса воздушного фильтра и освобож-
дайте её от воды и грязи.
vm o20 08-0 19- 034 _a
ПРАВАЯ СТОРОНА ДВИГАТЕЛЯ
1. Дренажная трубка
vm o20 08-0 19- 021 _a
1. Снятие воздушного фильтра
2. Дренажная трубка
3. Хомут
ПРИМЕЧАНИЕ:
Если мотовездеход экс-
плуатируется в условиях повышенной за-
пылённости, следует производить про-
верку чаще, чем указано в «
РЕГЛАМЕН-
ТЕ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
».
При обнаружении воды/мусора сожмите
и снимите хомут. Выньте сливную труб-
ку, слейте воду.
ВНИМАНИЕ
Не запускайте двигатель,
если в сливной трубке обнаружена
вода или мусор.
При обнаружении воды/мусора необхо-
димо проверить и осушить или заменить
воздушный фильтр (в зависимости от его
состояния).
Снимите воздушный фильтр как указа-
но в разделе «
СНЯТИЕ ВОЗДУШНОГО
ФИЛЬТРА
».
Фильтр системы вентиляции
топливного бака
Замена фильтра системы
вентиляции топливного бака
1. Снимите сиденье.
2. Определите расположение фильтра
вентиляции топливного бака.
vm o20 11-0 06- 100 _a
1. Фильтр системы вентиляции топливного бака
3. Снимите фильтр, осторожно разрезав
шланги с двух сторон.
vm o20 11-0 06- 101 _a
ТИПОВОЙ ВАРИАНТ — ОСТОРОЖНО РАЗРЕЖЬ-
ТЕ ШЛАНГ
1. Режущий инструмент
4. Замените оба шланга магистрали вен-
тиляции топливного бака.
5. Установите
новый
фильтр таким об-
разом, чтобы стрелка была направле-
на за пределы мотовездехода.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
