94

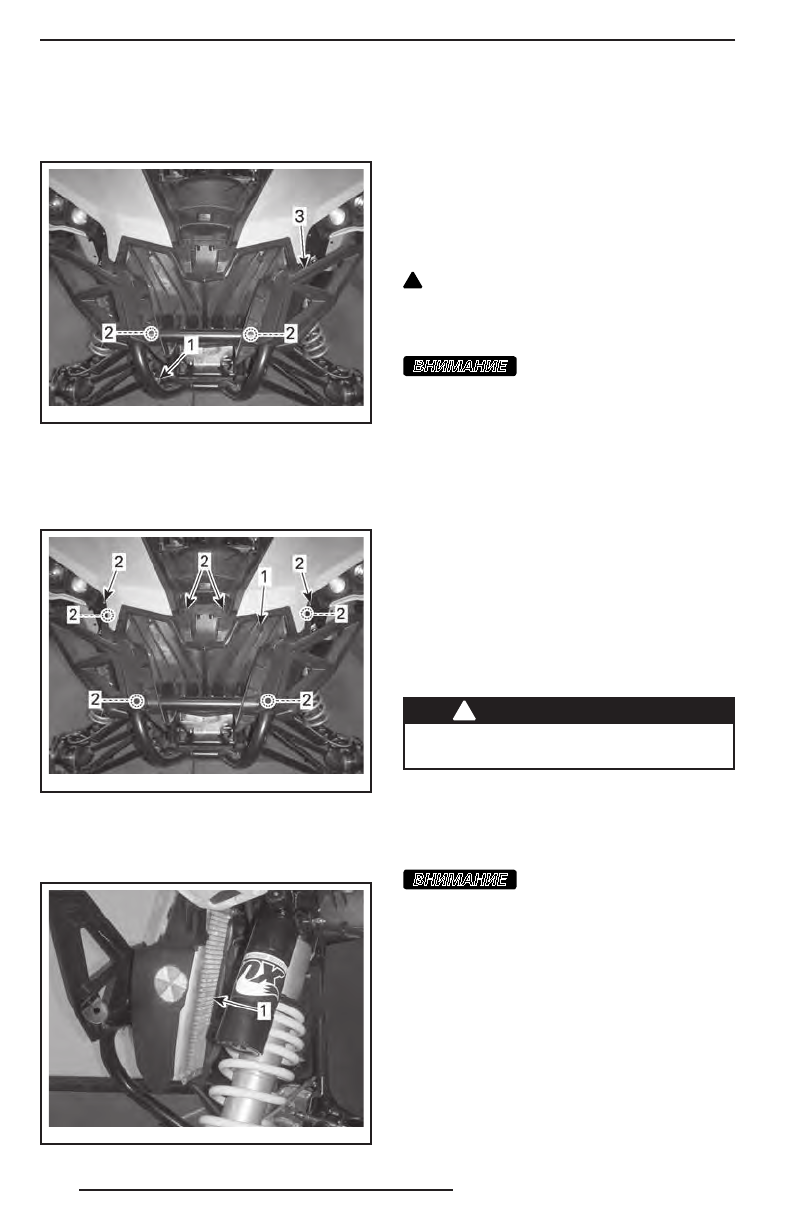

Отпустите нижний болт и выверните
два верхних болта бампера. Наклоните
бампер вперед.
tmo2013-003-058_a
1. Нижний болт
2. Верхние болты
3. Бампер
Выверните восемь болтов из пластмас-
совой крышки радиатора и снимите её.
tmo2013-003-058_b
1. Пластмассовая крышка радиатора
2. Болты
Регулярно очищайте область, прилегаю-
щую к радиатору.
tmo2013-003-020_a
1. Радиатор
Осмотрите радиатор и шланги на нали-
чие утечек или повреждений.
Осмотрите пластины радиатора. Они
должны быть очищены от грязи, пыли,
листьев и другого мусора, препятству-
ющего нормальной работе радиатора.
Если возможно, промойте радиатор
струёй воды из садового шланга.
!
ОСТОРОЖНО Не мойте горячий ра-
диатор вручную. Прежде чем присту-
пить к мойке радиатора, дайте ему
остыть.
ВНИМАНИЕ
Будьте осторожны в обра-
щении с пластинами радиатора.
Не пользуйтесь инструментами или
предметами, которые могут их повре-
дить. При мойке подавайте воду только
под низким давлением. Подача воды
под ВЫСОКИМ ДАВЛЕНИЕМ не допус-
кается.
Установите пластмассовую крышку ра-
диатора, бампер и крышку сервисного
отсека в последовательности обратной
снятию.
Охлаждающая жидкость
Проверка уровня охлаждающей
жидкости
!
ПРЕДОСТЕРЕЖЕНИЕ
Уровень охлаждающей жидкости
проверяется на холодном двигателе.
1. Установите мотовездеход на ровной
горизонтальной площадке.
2. Освободите крышку сервисного отсе-
ка, см. ниже.
ВНИМАНИЕ
Неверное выполнение
операции открывания крышки сервис-
ного отсека может стать причиной
её повреждения.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
