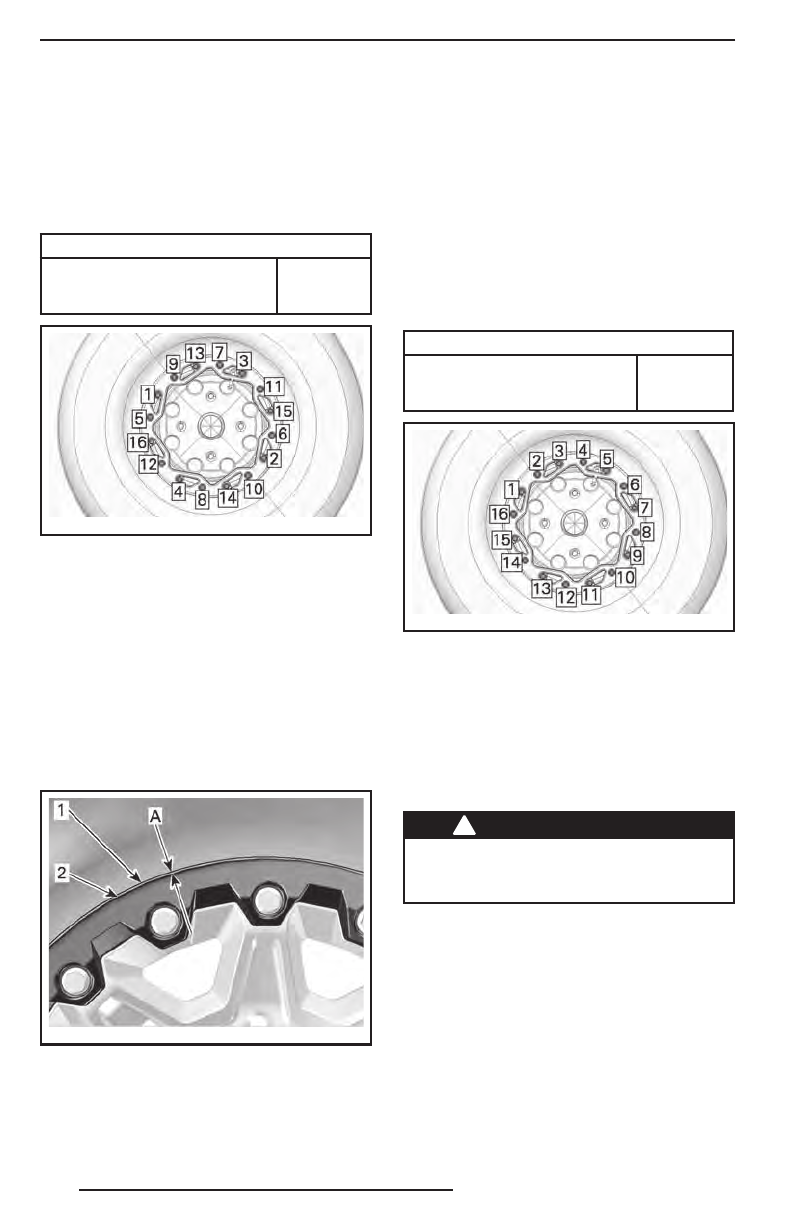

112

5.  Убедитесь,  что  шина  отцентрована

на колёсном диске. Переставьте шину

при необходимости.

6.  В аналогичной последовательности за-

тяните винты крепления фиксирующе-

го кольца вторым моментом затяжки.

МОМЕНТ ЗАТЯЖКИ

Винты крепления фиксирую-

щего кольца

(ВТОРОЙ ЭТАП ЗАТЯЖКИ)

(8 ± 1) Н•м

tbl2011 -00 1-06 8_b

ТИПОВОЙ ВАРИАНТ — ПОСЛЕДОВАТЕЛЬ-
НОСТЬ ЗАТЯЖКИ

ПРИМЕЧАНИЕ:

  Наружное  фиксирую-

щее кольцо должно соприкасаться с вну-

тренним фиксирующем кольцом. Фик-

сирующее  кольцо  может  слегка  изо-

гнуться в результате облегания борта

шины. ЭТО НЕ ЯВЛЯЕТСЯ ПРИЗНАКОМ

НЕИСПРАВНОСТИ.
7.  Проверьте зазор между шиной и фик-

сирующим кольцом, он должен быть

одинаковым со всех сторон.

tbl2013 -00 9-12 0_a

1. Шина
2. Край фиксирующего кольца
А.  Одинаковый зазор по окружности фиксирую-

щего кольца

Если это не так:
–  отпустите все винты;
–  проверьте положение шины на коле-

се и, при необходимости, перемести-

те её в нужное положение;

–  перезатяните винты в указанной пос-

ледовательности.

8.  Выполните

финальный

этап затяжки

фиксирующего кольца в следующей

последовательности.

МОМЕНТ ЗАТЯЖКИ

Винты крепления фиксирую-

щего кольца

(ФИНАЛЬНЫЙ ЭТАП ЗАТЯЖКИ)

(8 ± 1) Н•м

tbl2011 -00 1-06 8_a

ТИПОВОЙ ВАРИАНТ — ОКОНЧАТЕЛЬНЫЙ ЭТАП
ЗАТЯЖКИ

9.  У в ел и ч и в а й те   д а в л е н и е   в о з д у ха

в шине, чтобы внутренний борт сел

на колёсный диск. Соблюдайте прави-

ла техники безопасности, используй-

те предохранительные клети (устрой-

ства).

!



ПРЕДОСТЕРЕЖЕНИЕ

Не превышайте максимальное реко-

мендуемое давление в шине при по-

садке борта шины.

Подвеска

Смазка компонентов передней

и задней подвесок

И с п ол ь з у й те   с м а з к у   S U S P E N S I O N

GREASE (P/N 293 550 033) или анало-

гичную.
Смажьте А-образные рычаги передней

и задней подвесок.
На каждом переднем А-образном рычаге

располагается четыре пресс-масленки,

сориентированные вниз.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
