103

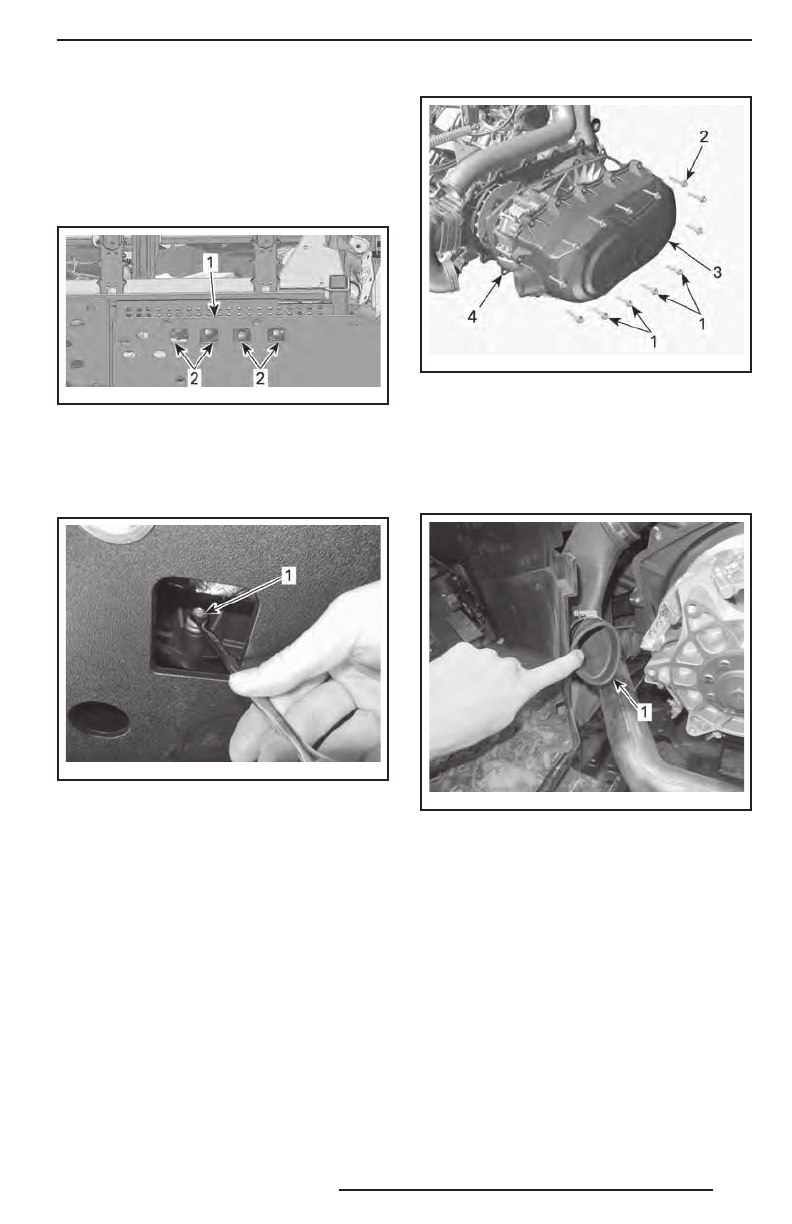

Выверните тринадцать винтов крепле-
ния крышки вариатора.
ПРИМЕЧАНИЕ:
Доступ к четырём ниж-
ним винтам крепления крышки вариатора
можно получить через квадратные окна
в центральной части защиты днища.
tmo2013-004-011_a
1. Центральная часть защиты днища
2. Окна доступа
ПРИМЕЧАНИЕ:
Для отворачивания вин-
тов используйте гаечный ключ, входя-
щий в комплект возимого инструмента.
tmo2013-003-048_a
1. Нижние винты
ПРИМЕЧАНИЕ:
Отворачивайте верх-
ний центральный винт последним, чтобы
крышка могла держаться на нем во вре-
мя снятия.
ПРИМЕЧАНИЕ:
Не используйте ударный
инструмент для отворачивания винтов
крепления крышки вариатора.
Снимите крышку вариатора и её про-
кладку.
tmo2013-003-062_a
1. Нижние винты крышки вариатора
2. Винты крышки вариатора
3. Крышка вариатора
4. Уплотнительная прокладка
Проверьте передний и задний воздухо-
воды вариатора и убедитесь, что в них
отсутствуют загрязнения.
tmo2013-003-059_a
ТИПОВОЙ ВАРИАНТ
1. Воздуховод вариатора
Установка крышки вариатора
Сначала заверните центральный верх-
ний винт.
Затягивайте винты крепления крышки
вариатора в следующей последователь-
ности.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
