106
Сначала отсоедините ЧЁРНЫЙ провод
(–) от вывода батареи, а затем — КРАС-
НЫЙ (+).
ВНИМАНИЕ
Не нарушайте порядок
отсоединения проводов: сначала от-
соединяется ЧЁРНЫЙ (–) провод.
Отверните гайку крепления держателя
аккумуляторной батареи

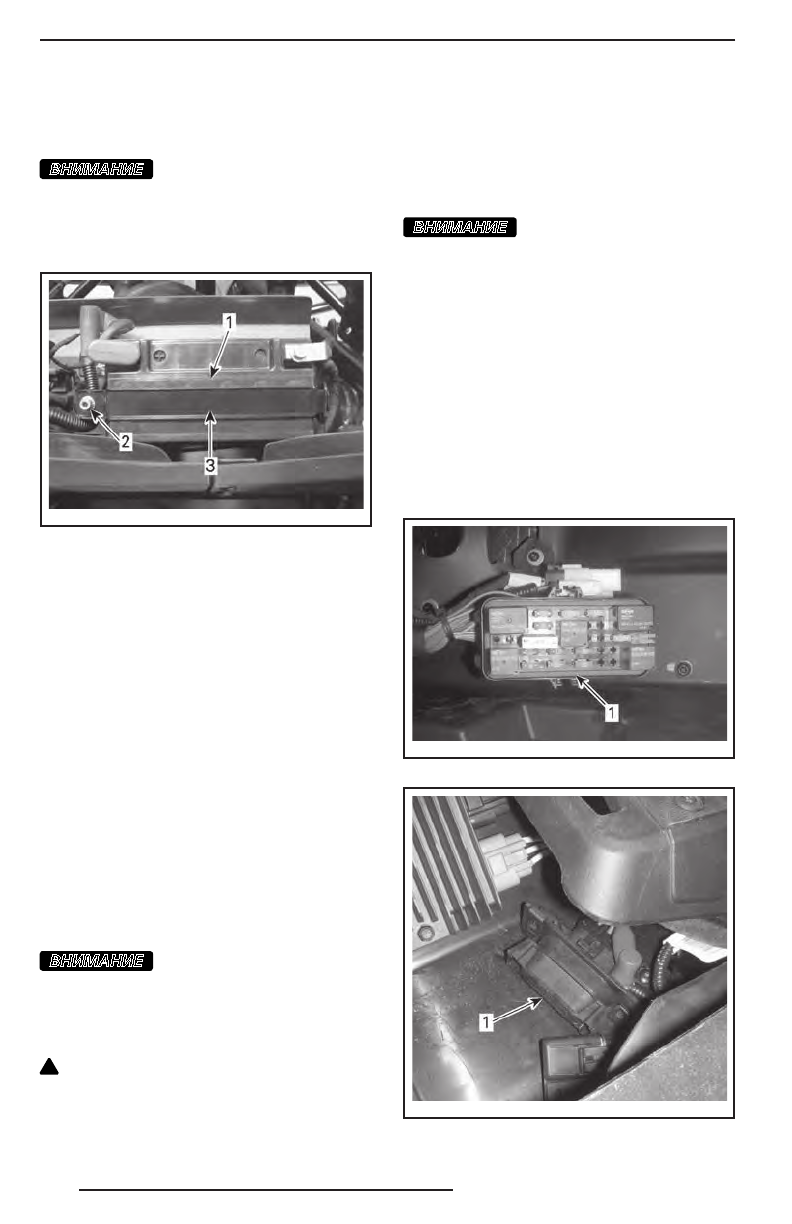

tmo2013-003-023_a
1. Аккумуляторная батарея
2. Гайка крепления держателя аккумуляторной
батареи
3. Держатель аккумуляторной батареи
Снимите держатель аккумуляторной ба-
тареи.
Снимите аккумуляторную батарею.
Чистка аккумуляторной батареи
Для чистки корпуса и выводов аккумуля-
торной батареи пользуйтесь раствором
пищевой соды в воде.
Очистите клеммы проводов и выводы ак-
кумуляторной батареи от следов окисле-
ния проволочной щёткой. Мягкой щёт-
кой и раствором соды в воде очистите
корпус аккумуляторной батареи.
Установка аккумуляторной батареи
Установка аккумуляторной батареи вы-
полняется в порядке, обратном снятию.
ВНИМАНИЕ
Неправильное подклю-
чение проводов к аккумуляторной ба-
тарее (нарушение полярности) приве-
дёт к повреждению регулятора напря-
жения.
!
ОСТОРОЖНО Первым присоеди-
няется КРАСНЫЙ (+) провод, затем —
ЧЁРНЫЙ (–).
Предохранители
Замена предохранителя
Если предохранитель перегорел, его
необходимо заменить предохранителем
такого же номинала.
ВНИМАНИЕ
Не пользуйтесь предо-
хранителями, рассчитанными на боль-
ший ток (большего номинала) — это
может привести к серьёзным повреж-
дениям.
Расположение блоков
предохранителей
На мотовездеходе имеется два блока
предохранителей. Основной блок пре-
дохранителей, располагается в ногах
водителя, а дополнительный блок пре-
дохранителей — в задней части мотовез-
дехода рядом с регулятором напряже-
ния справа от аккумуляторной батареи.
tmo2013-003-025_a
1. Основной блок предохранителей
tmo2013-003-056_a
1. Дополнительный блок предохранителей
