104

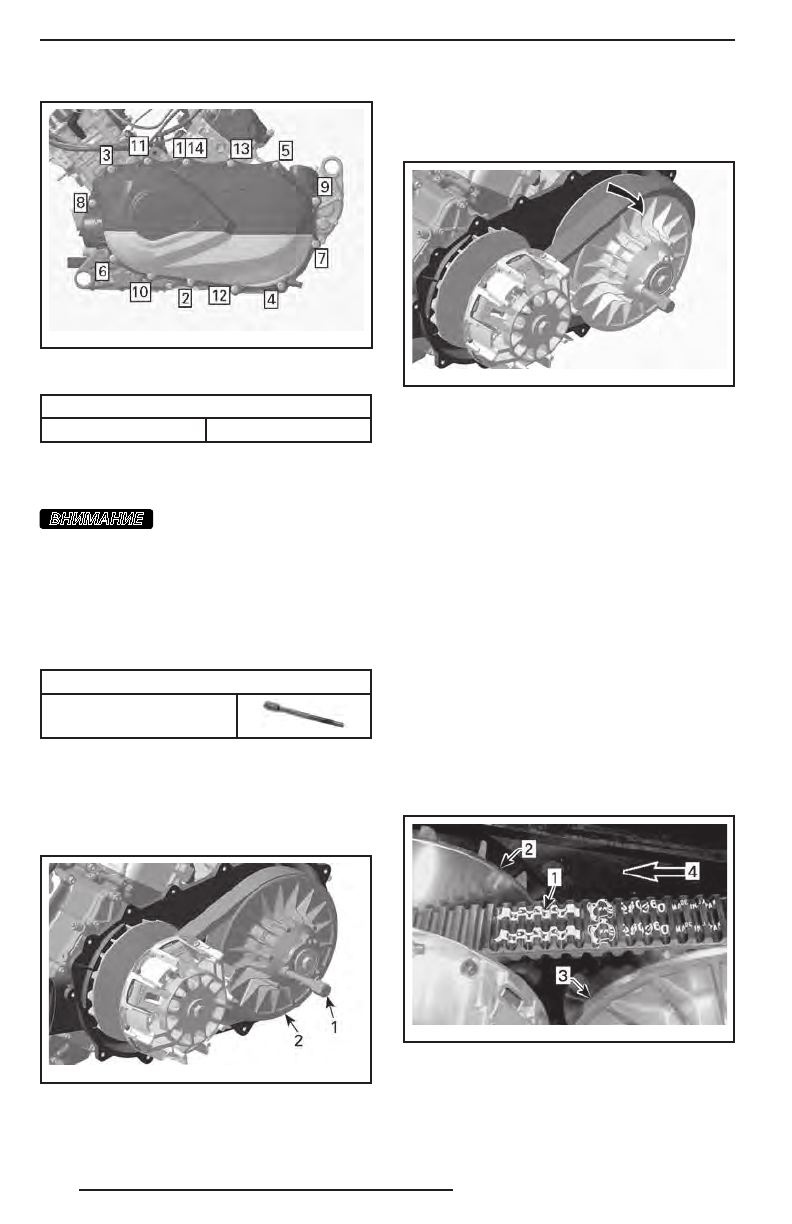

tmo2013-003-061_a

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ ВИНТОВ
КРЕПЛЕНИЯ КРЫШКИ ВАРИАТОРА

ВИНТЫ КРЫШКИ ВАРИАТОРА

Момент затяжки

(7 ± 0,8) Н•м

Ремень вариатора

Снятие ремня вариатора

ВНИМАНИЕ

В  случае  разрушения

ремня вариатора необходимо очис-

тить:  вариатор,  крышку  вариатора

и воздуховоды.

Снимите КРЫШКУ вариатора.
Разведите фланцы ведомого шкива ва-

риатора.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

СъЁМНИК/СТОПОР

(P/N 529 036 098)

Заверните специальное приспособление

(входит  в  комплект  возимого  инстру-

мента) в резьбовое отверстие ведомо-

го шкива и затяните его, чтобы разве-

сти фланцы шкива.

Vmr2012-018-005_ a

ТИПОВОЙ ВАРИАНТ
1. Специальное приспособление
2.  Неподвижный фланец ведомого шкива

вариатора

Чтобы снять ремень вариатора, перета-

щите его через верхний край неподвиж-

ного фланца, см. рис.

Vmr2012-018-006_ a

Проверка состояния ремня

вариатора

Для проверки ремня вариатора обрати-

тесь к главе «

ПРОВЕРКА СОСТОЯНИЯ

РЕМНЯ ВАРИАТОРА

» в разделе «

ОПЕ-

РАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВА-

НИЯ

».

Установка ремня вариатора

Установка производится в последова-

тельности, обратной снятию. Обратите

внимание на следующие особенности.
Максимальный срок службы ремня ва-

риатора достигается в том случае, когда

ремень установлен с соблюдением пра-

вильного направления рабочего движе-

ния. Установите ремень таким образом,

чтобы стрелки, нанесённые на нем, были

направлены к передней части мотовез-

дехода, если смотреть сверху.

vm r2007 -051 -00 6_a

1. Стрелки, нанесённые на ремне
2. Ведущий шкив (передний)
3. Ведомый шкив (задний)
4. Направление рабочего движения

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
