108

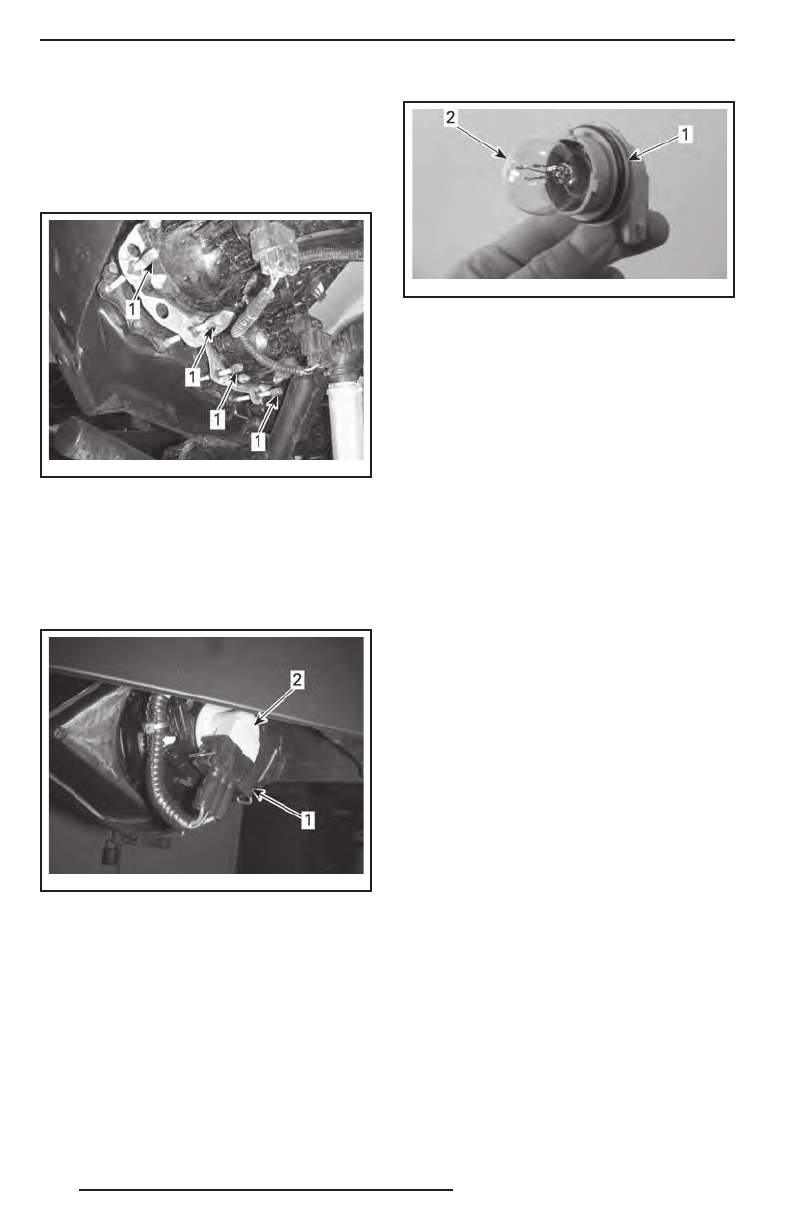

Регулировка головной оптики
Вращением винтов отрегулируйте на-
правление светового пучка фары.
ПРИМЕЧАНИЕ:
Обе фары должны быть
отрегулированы одинаковым образом.
tmo2011-001-113_a
1. Регулировочные винты
Замена ламп задних фонарей
Отсоедините электрический разъем.
Нажмите на лампу и поверните её про-
тив часовой стрелки, чтобы извлечь па-
трон и лампу.
tmo2013-003-026_a
ТИПОВОЙ ВАРИАНТ
1. Электрический разъем
2. Патрон и лампа
Снимите задний фонарь.
Отсоединить электрический разъем лам-
пы от заднего фонаря.
tmo2013-003-027_a
1. Патрон
2. Лампа
Установка осуществляется в последова-
тельности, обратной снятию.
Замена лампы габаритных огней
Извлеките лампу.
Установка осуществляется в порядке,
обратном снятию.
Чехлы и кожухи шарниров
приводных валов
Проверка состояния чехлов
и кожухов шарниров приводных
валов
Проверьте состояние чехлов и кожухов
шарниров приводных валов.
Убедитесь в отсутствии повреждений
и потёртостей на кожухе около вала.
Проверьте чехлы шарниров приводных
валов на наличие трещин, потёртостей,
следов утечки смазки и т. п.
Проверьте теплоотводы внутренних шар-
ниров приводных валов на наличие по-
вреждений. При необходимости очисти-
те пластины и удалите загрязнения.
При необходимости отремонтируйте или
замените повреждённые детали.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
