107

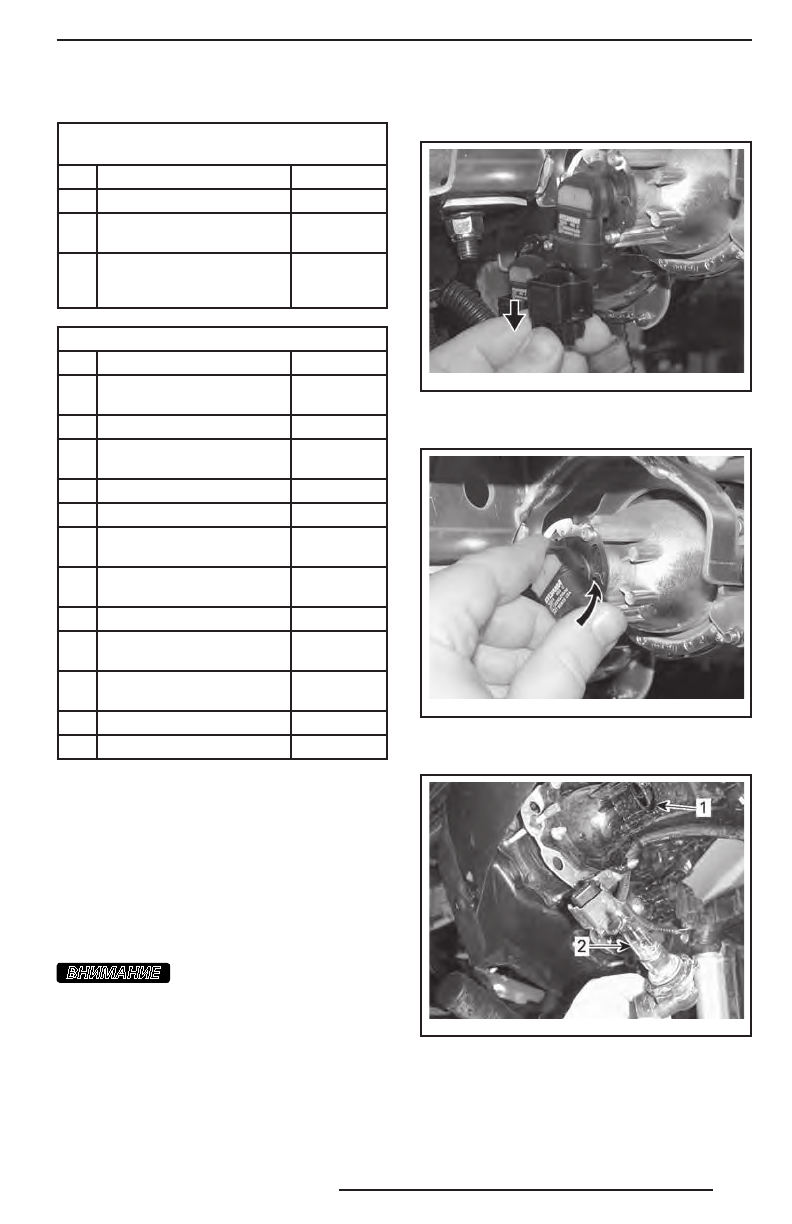

Описание блока предохранителей
ДОПОЛНИТЕЛЬНЫЙ БЛОК
ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F1
Главный
40 A
F2
Доп. оборудование
(главный)
50 A
F3
Динамический усили-
тель руля (DPS) (только
модели X rs DPS)
50 A
ОСНОВНОЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F4
Информационный
центр/реле
10 A
F5
Зажигание/форсунки
7,5 A
F6
Блок управления двига-
телем (ECM)
5 A
F7
Лебёдка, 2WD/4WD
5 A
F8
Замок зажигания/часы
5 A
F9
Вентилятор системы
охлаждения
25 A
F10
Компоненты для Евро-
пейской версии
5 A
F11
Световые приборы
30 A
F12 Электрическая розетка
(пост. тока)
15 A
F13 Предохранитель цепей
управления реле
5 A
F14
Доп. оборудование 2
15 A
F15
Топливный насос
5 A
ПРИМЕЧАНИЕ:
Назначение предохра-
нителей указано на обратной стороне
крышки блока предохранителей.
Световые приборы
После замены перегоревшей лампы обя-
зательно проверьте работоспособность
соответствующего светового прибора.
Замена ламп головного света
ВНИМАНИЕ
Не прикасайтесь пальца-
ми к колбе галогенной лампы, так как
это сокращает срок её службы. Остав-
ленные на лампе следы пальцев со-
трите изопропиловым спиртом, кото-
рый не образует плёнку на её поверх-
ности.
Отсоедините электрический разъем
от лампы.
vm r2007 -050 -00 6_a
ТИПОВОЙ ВАРИАНТ
Поверните лампу.
vm r2007 -050 -00 7_a
ТИПОВОЙ ВАРИАНТ
Извлеките лампу.
tmo2011-001-114_a
1. Электрический разъем лампы
2. Лампа
Установка производится в порядке, об-
ратном снятию.
Проверьте работоспособность фар.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
