105

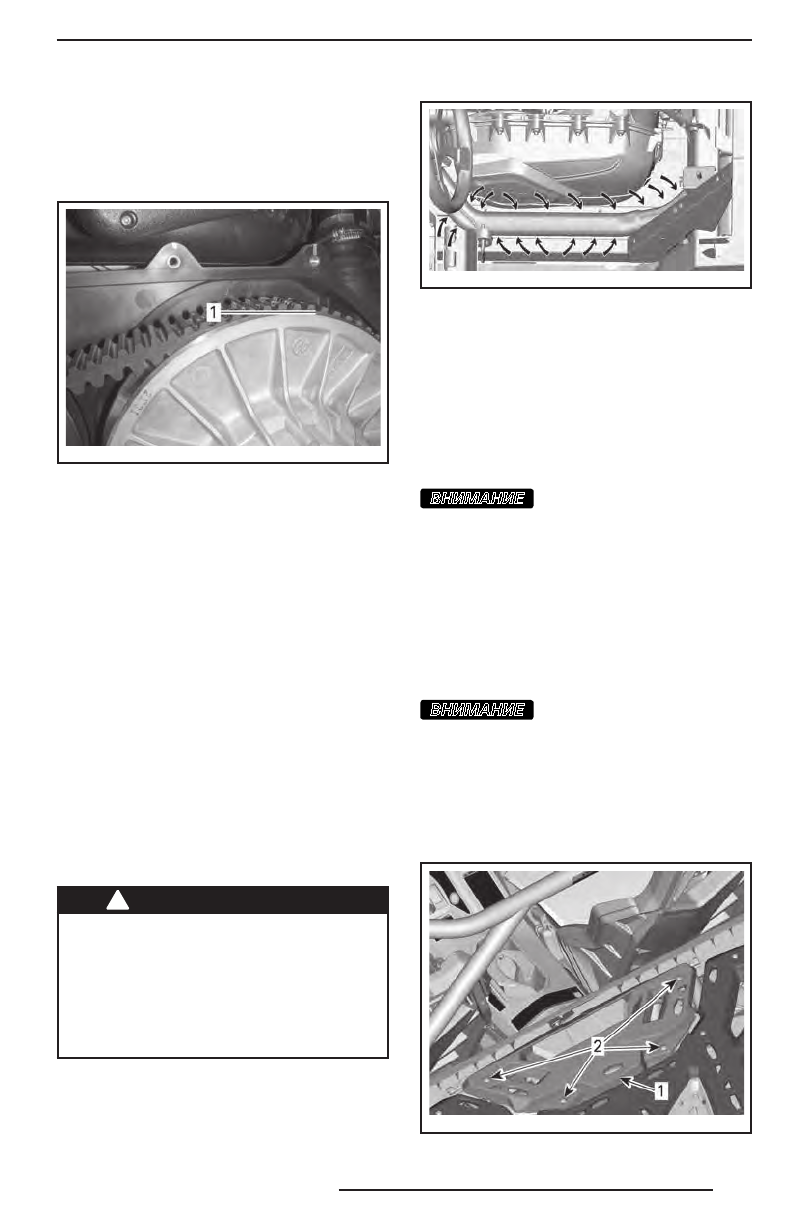

ПРИМЕЧАНИЕ:
Проворачивайте ведо-
мый шкив, пока нижние поверхности
зубьев наружной поверхности ремня
вариатора на окажутся вровень с краем
ведомого шкива.
tmo2013-003-060_a
1. Нижние поверхности зубьев вровень с наруж-
ной поверхностью ремня вариатора
Области, прилагающие
к компонентам системы
выпуска отработавших газов
Получение доступа к областям,
прилегающим к компонентам
системы выпуска отработавших
газов
Для получения доступа к области, при-
легающей к компонентам системы выпу-
ска отработавших газов, снимите левую
боковую панель консоли и багажное от-
деление, расположенное под сиденьем
водителя, см. «
ПОЛУЧЕНИЕ ДОСТУПА
К КРЫШКЕ ВАРИАТОРА
».
Чистка областей, прилегающих
к компонентам системы выпуска
отработавших газов
!
ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем приступить к удалению
загрязнений, необходимо дождать-
ся, пока двигатель и компоненты
системы выпуска отработавших га-
зов остынут. При удалении загряз-
нений всегда надевайте защитные
перчатки.
1. Предварительно надев перчатки, вруч-
ную удалите все загрязнения находя-
щиеся около компонентов системы
выпуска отработавших газов.
tbg2013-002-40 0
2. Подавая воду из садового шланга,
тщательно промойте данную область
от загрязнений, которые могут вхо-
дить в контакт с компонентами сис-
темы выпуска отработавших газов.
Аккумуляторная батарея
Техническое обслуживание
аккумуляторной батареи
ВНИМАНИЕ
Не заряжайте аккумуля-
торную батарею на борту мотовезде-
хода.
На этих моделях мотовездеходов ис-
пользуются аккумуляторные батареи
VRLA (свинцово-кислотные батареи
с клапанным регулированием). Аккуму-
ляторы этого типа — необслуживаемые,
долив дистиллированной воды в процес-
се эксплуатации не требуется.
ВНИМАНИЕ
Никогда не снимайте
герметичную крышку аккумуляторной
батареи.
Снятие аккумуляторной батареи
Чтобы получить доступ к аккумулятор-
ной батарее, отверните гайки и винты
и снимите крышку.
tmo2013-003-022_a
1. Крышка аккумуляторной батареи
2. Винты и гайки
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
