37

1

2

010905

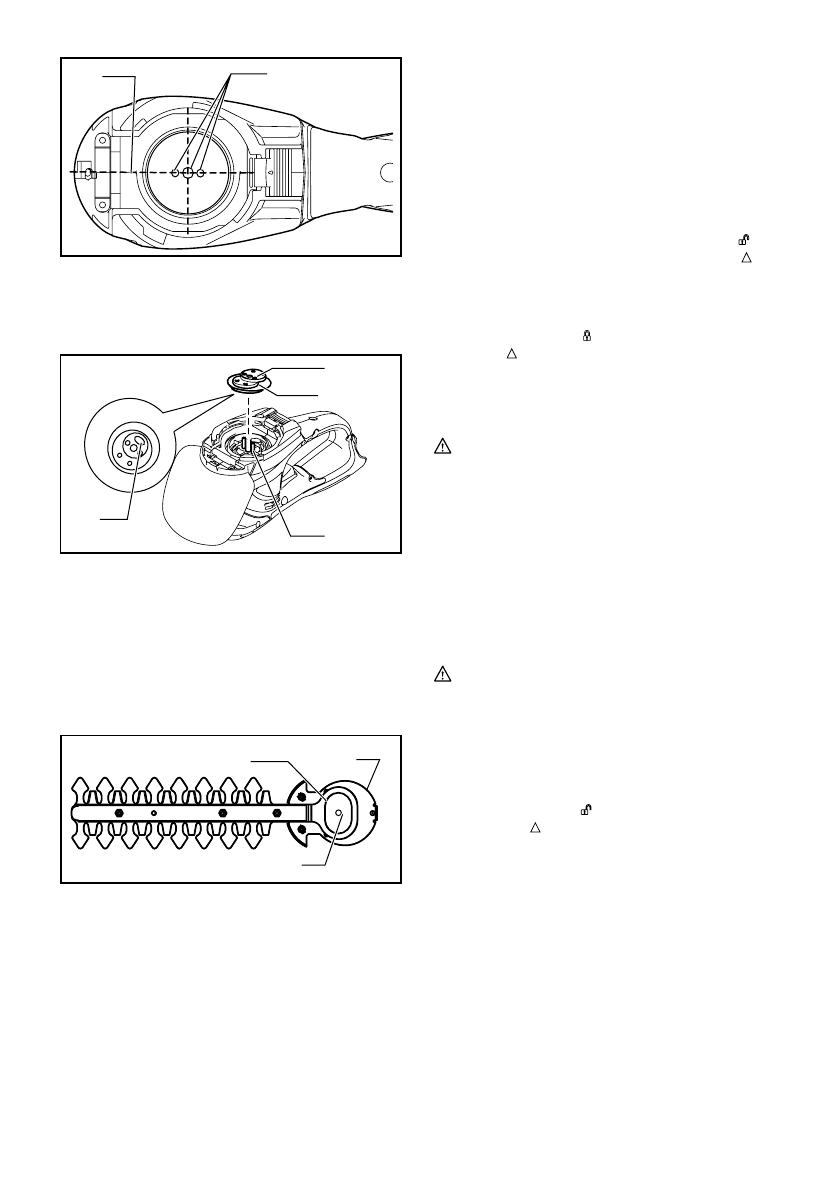

Juster posisjonen for de tre pinnene slik at de står på linje
med den grunnleggende justeringslinjen på verktøyet.

1

2

3

4

010906

Tilpass sveiven slik at den forsenkede delen vender
nedover mot pinnene. Bruk en liten mengde smørefett
på sveivens ytterflate. Bruk enten smørefettet som fulgte
med som ekstra tilbehør til skjærebladene, eller
smørefettet som er igjen inne i verktøyet.

1

2

3

010907

La de ovale hullene i det øvre og nedre bladet overlappe
hverandre. Flytt skjærebladene slik at hullet i
skjærebladenes sokkelplate blir posisjonert i midten av
de overlappede, ovale hullene.

Fig.24

Ta ut bladdekselet fra de gamle skjærebladene og sett
det på de nye, så håndteringen skal bli enklere under
utskiftingen av bladene.

Fig.25

Snu skjærebladene opp ned og installer slik at
verktøypinnen går inn i hullet på skjærebladene. Den
bøyde delen av skjærebladenes sokkelplate settes inn i
rillen på verktøyet. Forsikre deg om at skjærebladenes
sokkelplate er satt på plass.

Fig.26

Stram godt de to skruene.

Fig.27

Plasser underdekselet slik at symbolet

 på

underdekselet står på linje med symbolet

 på

låsehendelen.

Fig.28

Trykk og hold nede underdekselet mens du vrir det med
klokken inntil symbolet    på etiketten står på linje med
symbolet

 på låsehendelen (underdekselet er

fullstendig låst).

Fig.29

Pass på at låsehendelen sitter i sporet på underdekselet.

FORSIKTIG:

•

Underdekselet skal alltid være installert på
verktøyet før bruk.

Fjern bladdekselet og snu deretter maskinen for å
kontrollere at den beveger seg som den skal.

MERK:

•

Hvis skjærebladene ikke går som de skal, betyr det
at bladene og veivakselen er dårlig justert i forhold
til hverandre. Gjør det hele om igjen.

Ta ut hekksaksbladene

Fig.30

FORSIKTIG:

•

Sett på bladvernet før du setter inn eller tar ut
skjærebladene.

Snu verktøyet opp ned.

Fig.31

Skjærebladene fjernes på følgende måte: trykk og hold
nede låsehendelen mens du vrir underdekselet mot
klokken inntil symbolet    på underdekselet står på linje
med symbolet

 på låsehendelen.

Fig.32

Ta underdekselet ut av verktøyet.

Fig.33

Bruk en mynt eller lignende for å løsne de to skruene og
fjerne skjærebladene.

MERK:

•

Ikke fjern skruene. Skjærebladene kan fjernes uten
at de løsnede skruene trenger å flyttes.

Fig.34

Fjern sveiven fra skjærebladene.

1. Ovale, overlappede hull
2. Hull i skjærebladenes sokkelplate
3. Festeplate

1. Veivaksel
2. Påfør smørefett.
3. Stifter
4. Forsenket sveivdel

1. Grunnleggende justeringslinje på verktøyet
2. Stifter
