34

Fig.5

Fig.6

Skyv bladdekslet fra siden av verktøyet inntil
skjærebladet er helt skjult. Trykk det deretter forsiktig fra
fronten og mot verktøyet.
Fjern bladvernet ved å utføre den ovennevnte
installeringsfremgangsmåten i motsatt rekkefølge.

Installere eller fjerne sokkelrammen

FORSIKTIG:

•

Før du installerer eller fjerner sokkelrammen, må
du sette på bladvernet.

•

Når du installerer eller fjerner sokkelrammen, må
du passe godt på at fingrene dine ikke kommer i
klem mellom verktøyet og sokkelrammen.

Fig.7

Sokkelrammen fjernes ved at du snur verktøyet opp ned,
griper tak i sokkelrammens underside og tar
sokkelrammen ut av sporet.

Fig.8

Sokkelrammen installeres ved at fremspringet på
sokkelrammen nær koblingsarmen festes inn i åpningen
til den ønskede gresshøydeinnstillingen. Når dette er
gjort, trekker du i den nedre delen av sokkelrammen og
setter den andre delen av sokkelrammen inn i sporet på
verktøyet.

Sette inn eller ta ut hagesaksblad

FORSIKTIG:

•

Forsikre deg om at maskinen er slått av og at
batteriet er tatt ut før du setter inn/tar ut
skjærebladene. Hvis du unnlater å slå av verktøyet
og fjerne batteriet, kan verktøyet utilsiktet bli startet
opp og forårsake alvorlige skader.

•

Når du skifter ut skjærebladet, må du alltid bruke
hansker uten å fjerne bladdekselet, så ikke hender
og ansikt kommer i direkte kontakt med bladet.
Hvis du ikke retter deg etter dette, kan det
resultere i helseskader.

MERK:

•

Ikke tørk av grease fra giret eller veivakselen. Hvis
du ikke retter deg etter dette, kan maskinen gå i
stykker.

•

Den konkrete måten å fjerne eller montere
skjærebladene på, er beskrevet på baksiden av
pakken med tilbehørsskjæreblader.

Fig.9

Fjern sokkelrammen og snu verktøyet opp ned.

FORSIKTIG:

•

Husk å fjerne sokkelrammen før du snur verktøyet
opp ned.

Fig.10

Skjærebladet fjernes på følgende måte: trykk og hold
nede låsehendelen mens du vrir underdekselet mot

klokken inntil symbolet    på underdekselet står på linje
med symbolet

 på låsehendelen.

Fig.11

Fjern først underdekselet, og deretter skjærebladet og
sveiven fra verktøyet.

1

2

3

010895

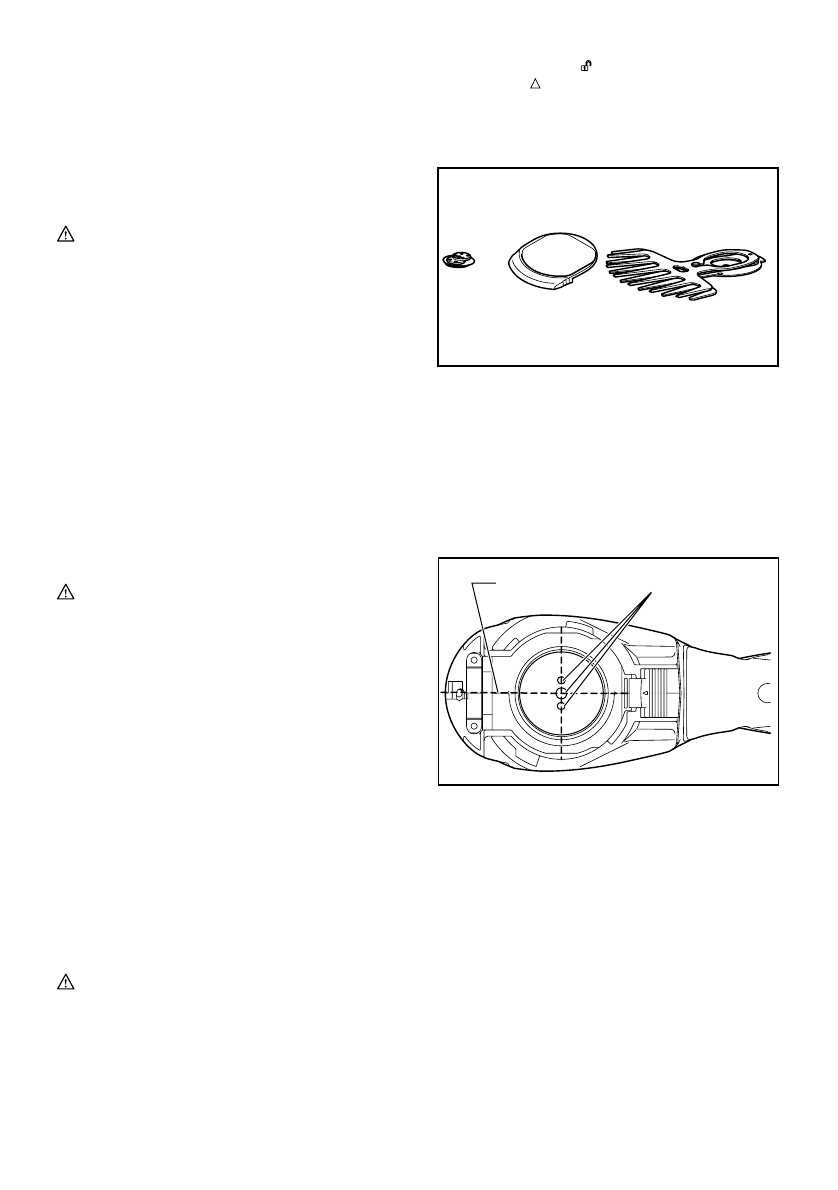

Når du skal sette inn nytt blad, må du klargjøre sveiven,
underdekselet og det nye skjærebladet.

Fig.12

Ta ut bladdekselet fra de gamle skjærebladene og sett
det på de nye, så håndteringen skal bli enklere under
utskiftingen av bladene.

1

2

010897

Juster posisjonen for de tre pinnene slik at de blir
stående i en rett vinkel i forhold til den grunnleggende
justeringslinjen på verktøyet.

Fig.13

Tilpass sveiven slik at den forsenkede delen vender
oppover mot pinnene. Bruk en liten mengde smørefett
på sveivens ytterflate. Bruk enten smørefettet som fulgte
med som ekstra tilbehør til skjærebladene, eller
smørefettet som er igjen inne i verktøyet.

Fig.14

La de ovale hullene i det øvre og nedre bladet overlappe
hverandre. Flytt skjærebladene slik at hullet i
skjærebladenes sokkelplate blir posisjonert i midten av
de overlappede, ovale hullene.

1. Grunnleggende justeringslinje på verktøyet
2. Stifter

1. Veivaksel
2. Underdeksel
3. Skjæreblad
