23

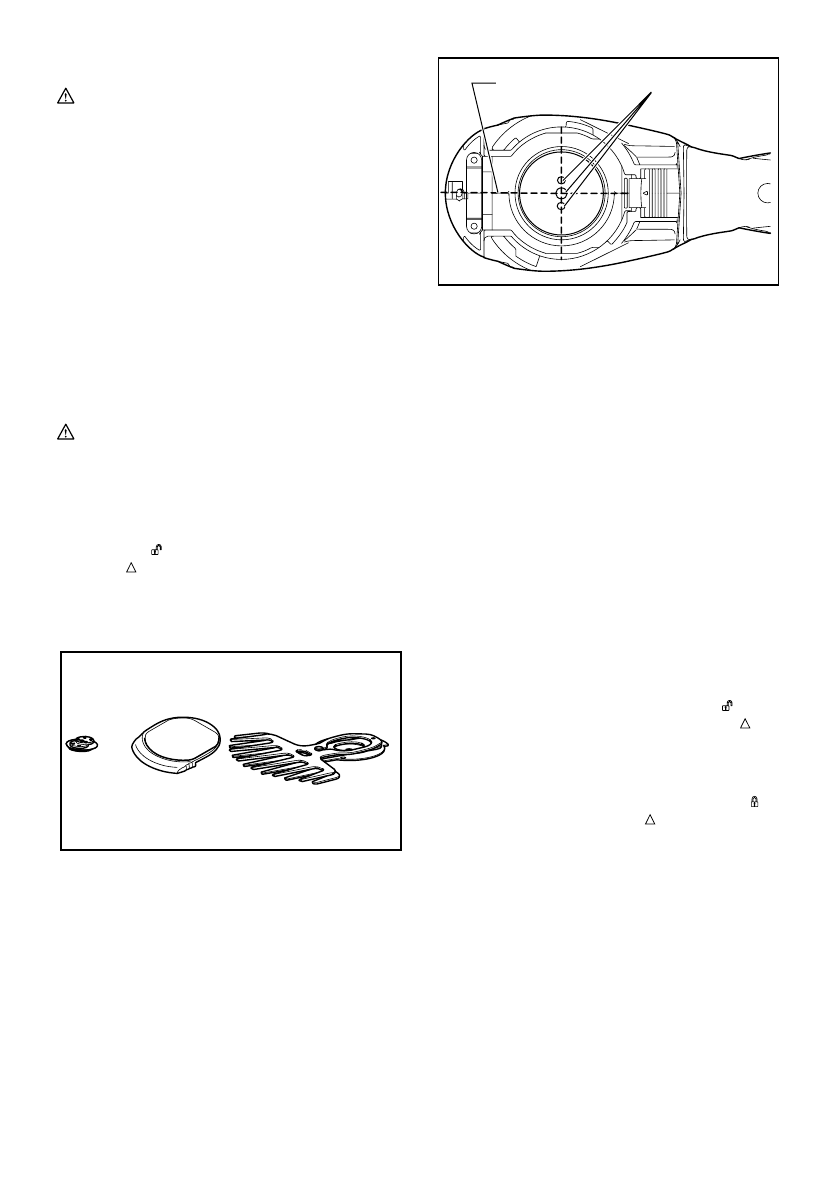

Montering eller borttagning av kantsaxblad



FÖRSIKTIGT!

•

Se alltid till att maskinen är avstängd och att
batterikassetten är borttagen innan du monterar
eller tar bort skärbladen. I annat fall kan det
resultera i allvarlig skada vid en oavsiktlig start.

•

När skärbladet ska bytas ut ska du alltid bära
handskar och inte ta bort bladskyddet, för att
händer och ansikte inte ska kommer i direktkontakt
med bladet. I annat fall kan personskador uppstå.

OBS!

•

Torka inte av fett från växelhuset eller vevhuset. I
annat fall kan maskinen skadas.

•

För specifikt sätt att ta bort och montera
skärbladen, se baksidan på en förpackning för
skärbladstillbehör.

Fig.9

Ta bort basramen och placera maskinen upp och ned.



FÖRSIKTIGT!

•

Se till att du tar bort basramen innan du placerar
maskinen upp och ned.

Fig.10

För att ta bort skärbladet trycker du ner låsreglaget och
med det nertryckt vrider du det undre skyddet moturs
tills symbolen   på det undre skyddet är i linje med
symbolen

 på låsreglaget.

Fig.11

Ta bort det undre skyddet, skärbladet och vevhuset i
denna ordning från maskinen.

1

2

3





010895

För att montera kantsaxbladet förbereder du vevhuset,
det undre skyddet och det nya kantsaxbladet

Fig.12

För en underlätta hantering vid bladbyte ska
bladskyddet tas loss från de gamla skärbladen och
fästas på de nya bladen.



1

2





010897

Justera de tre stiftlägena så att dessa stift är uppställda i
rätt vinkel i relation till grundlinjen på maskinhuset.

Fig.13

Passa in vevhuset, med dess nedsänkta del vänd uppåt,
på stiften. Tillsätt nu en liten mängd fett längst ut på
vevhuset och använd det fett som skärbladen (valfritt
tillbehör) är försedda med eller det fett som finns kvar
inuti växelhuset.

Fig.14

Överlappa det ovala hålet i det övre bladet med det i det
undre. Flytta skärbladen så att hålet i skärbladens
basplatta är placerat i mitten av dessa överlappade
ovala hål.

Fig.15

Vänd skärbladen upp och ned och montera dem så att
stiften på maskinen passar in i skärbladens hål.
Kontrollera så att skärbladen sitter säkert på plats så
långt att de når basplattan.

Fig.16

Placera det undre skyddet så att symbolen   på det
undre skyddet är i linje med symbolen

 på

låsreglaget.

Fig.17

Tryck ner det undre skyddet och vrid det medurs
samtidigt som du pressar ner det tills symbolen   på
etiketten är i linje med symbolen

  på låsreglaget (det

undre skyddet är nu helt låst).

Fig.18

Kontrollera nu att låsreglaget passar in i spåret på det
undre skyddet.
Ta bort bladskyddet och starta därefter maskinen för att
kontrollera att bladens rörelser fungerar bra.



OBS!

•

När skärbladen inte fungerar tillförlitligt finns det ett
glapp mellan bladen och vevhuset. Börja om från
början.




1. Vevhus
2. Undre skyddet
3. Skärblad

1. Grundlinje på maskinhuset
2. Stift
