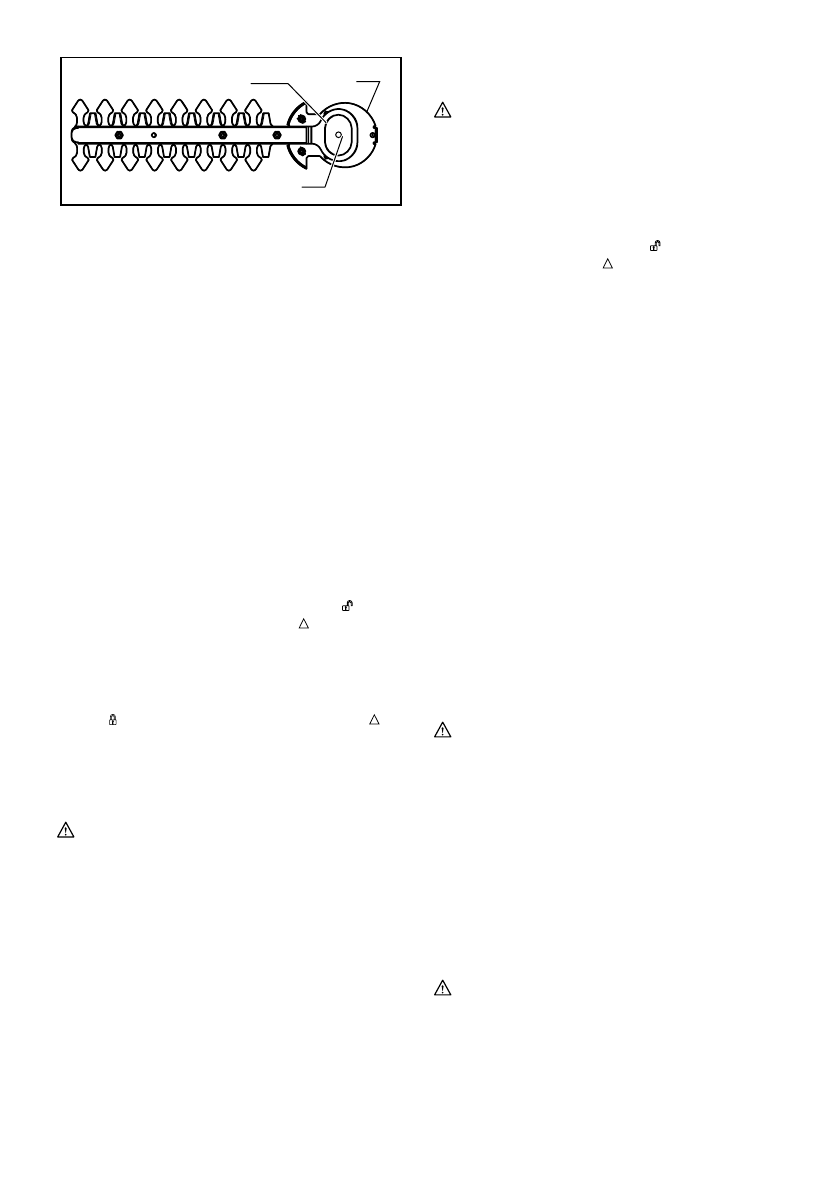

Overlap the oval hole in the upper blade with that in the
lower one. Move the shear blades so that the hole in the
base plate of shear blades are positioned in the center of
these overlapped oval holes.

Fig.24

Take out the blade cover from the old shear blades and
fit it onto the new ones for easy handling during the
replacement of blades.

Fig.25

Turn the shear blades upside down and install it so that
pin on the tool fit in the hole in the shear blades. Fit the
bent part of the base plate of the shear blades to the
groove in the tool housing. Then make sure that the
base plate of the shear blades is set in place.

Fig.26

Tighten two screws with a coin or similars firmly.

Fig.27

Place the undercover so that the symbol   on  the
undercover is aligned with the symbol

  on the locking

lever.

Fig.28

Press the undercover down and with the undercover
pressed down turn the undercover clockwise until the
symbol    on the label is aligned with the symbol

 on

the locking lever (the undercover is completely locked.).

Fig.29

At this time, make sure that the locking lever fits in the
groove in the undercover.

CAUTION:

•

Never use the tool without installing the undercover
on it.

Remove the blade cover and then turn on the tool to
check it for proper movement.

NOTE:

•

When the shear blades does not operate properly,
there is a poor fit between the blades and crank.
Redo from the beginning.

Removing the hedge shear blades

Fig.30

CAUTION:

•

Install the blade cover before removing or installing
the shear blades.

Reverse the tool.

Fig.31

To remove the shear blades, press the locking lever and
with the locking lever pressed turn the undercover
counterclockwise until the symbol    on the undercover
is aligned with the symbol

  on the locking lever.

Fig.32

Take out the undercover from the tool.

Fig.33

Loosen two screws with a coin and similars and remove
the shear blades.

NOTE:

•

Do not remove the screws. Without removing the
screws loosened, shear blades can be removed.

Fig.34

Remove the crank from the shear blades.

NOTE:

•

The crank may remain in the tool.

Fig.35
NOTE:

•

In the 2-way usage, the removed grass shear
blades need to be sheared in the blade storage
case and stored for future use.

OPERATION

Refer to the Important Safety Instructions before
operation.

CAUTION:

•

Be careful not to accidentally contact a metal fence
or other hard objects while trimming. The blade will
break and may cause serious injury.

•

Also, be careful for the shear blade not to contact
the ground.

•

Overreaching with a hedge trimmer, particularly
from a ladder, is extremely dangerous. Do not work
from anything wobbly or infirm.

Fig.36

Do not attempt to cut branches thicker than 10 mm
diameter with this trimmer. These should first be cut with
shears down to the hedge trimming level.

CAUTION:

•

Do not cut off dead trees or similar hard objects.
Failure to do so may damage the tool.

•

Do not trim the grass or weeds while using hedge
shear blade. The shear blade may entangle the
grass or weeds.

1. Oval holes that are overlapped
2. Hole in the base plate of shear blades
3. Base plate
