Chip receiver for hedge trimming (for Hedge
Trimmer)

Installing or removing hedge shear blades

CAUTION:

•

Before installing or removing shear blades, always
be sure that the tool is switched off and the battery
cartridge is removed.

•

When replacing the shear blades, always wear
gloves without removing blade cover so that hands
and face do not directly contact the blade. Failure
to do so may cause personal injury.

NOTE:

•

Do not wipe off grease from the gear and crank.
Failure to do so may cause damage to the tool.

•

For specific way of removing and installing shear
blades refer to the reverse of a package for
accessory shear blades.

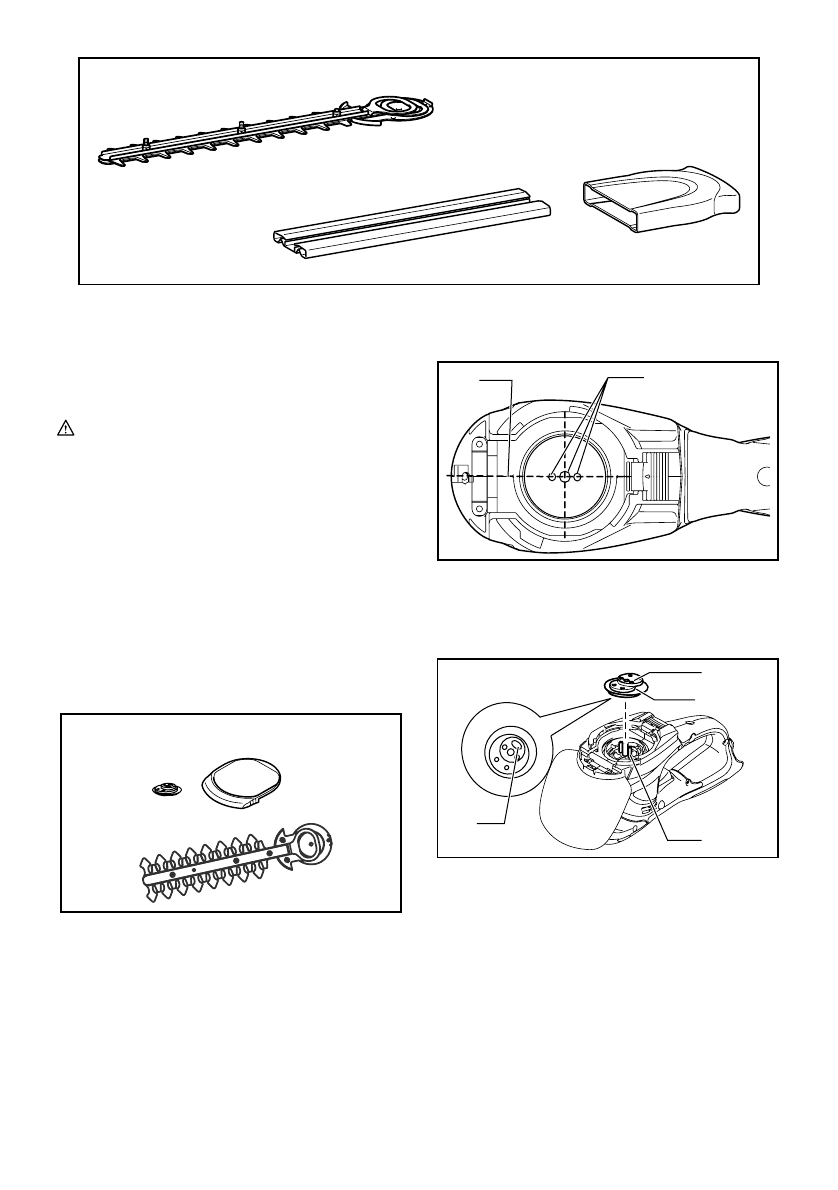

Installing the hedge shear blades

1

2

3

010904

Prepare the crank, the undercover and new shear
blades.

1

2

010905

Adjust the three pin position so that these three pins are
aligned with the basic alignment line on the tool housing.

1

2

3

4

010906

Fit the crank with its recessed part facing downward onto
the pins. At this time, apply a small amount of grease to
the periphery of the crank using grease that the shear
blades as optional accessory are provided with or that
remains inside gear housing.

1. Hedge shear blade
2. Hedge shear blade cover
3. Storage case

1. Crank
2. Undercover
3. Shear blades

1. Basic alignment line on the tool housing
2. Pins

1. Crank
2. Apply grease.
3. Pins
4. Recessed part of crank
