925.906.1 - RU

Руководство для техНИческого пеРсоНала

971125_0201

Рис.5

1:

 выход горячей бытовой воды

G 1/2

2:

 вход холодной воды

G 1/2

3:

 возврат из системы отопления

G 3/4

4:

подача в систему отопления

G 3/4

5:

 подача газа в котел

G 3/4

Рис. 6

020418_1000

ОСЬ КОаКСиаЛЬНОГО КОЛЕНа

сделать отверстия сверлом ø 12, установить дюбеля и крюки

(входят в комплект поставки)

шиРиНа КОТЛа 600

ВХ

ОД

 ХО

ЛО

ДН

Ой

 ВО

ДЫ

ВЫ

ХО

Д Г

ОР

яЧ

Ей

БЫ

ТО

ВО

й

ВО

ДЫ

ВО

ЗВ

Ра

Т и

З С

иС

ТЕ

М

Ы

ОТ

ОП

ЛЕ

Ни

я

ПО

Да

Ча

 В

Си

СТ

ЕМ

У

ОТ

ОП

ЛЕ

Ни

я

ПО

Да

Ча

 Га

За

 В

КО

ТЕ

Л

AS

SE

 SC

AR

IC

O

FL

uS

SO

 FO

Rz

AT

O

ВЫ

СО

Та

 КО

ТЛ

а

95

0

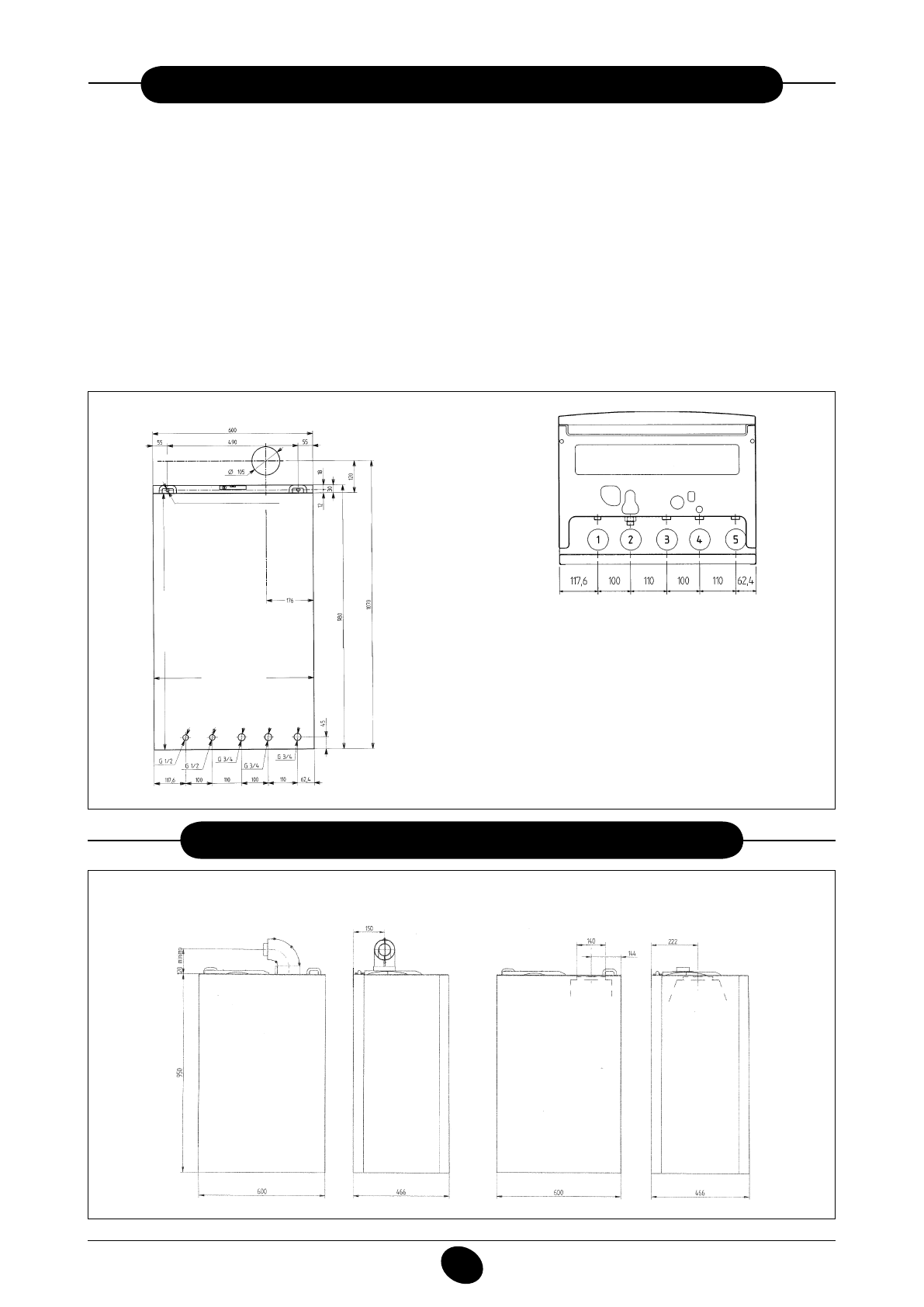

13. кРепеЖНЫй шаблоН котла

Выберите местоположение котла, затем прикрепите шаблон к стене.
Подведите трубы к входным отверстиям воды и газа, размеченным в нижней части шаблона. Мы советуем установить на вход
в  центральную  систему  отопления  и  возврат  из  нее  два  запорных  крана  G3/4’’  (заказываются  отдельно);  эти  краны  позволят
производить сложные операции техобслуживания без слива воды из всей системы.

Настоятельно рекомендуется установить сетчатый фильтр и отстойную емкость (“грязевик”) на трубе возврата из системы,
чтобы туда собирались отложения, которые могли остаться в системе после очистки.

Присоедините дымоход и воздуховод согласно инструкции, данной в последующих разделах. При установке котла с открытой
камерой сгорания соедините его с дымоходом при помощи металлической трубы, устойчивой с течением времени к механической
нагрузке, нагреву и воздействию продуктов сгорания и конденсата.

14. габаРИтНЫе РазмеРЫ котла

0609_0504 / C

G_1848

140 FiB40 - 240B40 Fi - 280B40 Fi

240B40 i - 280B40 i
