электРИческое пРИсоедИНеНИе зоНальНого обоРудоваНИя; пРИсоедИНеНИе РелейНой платЫ; «Та» клеммной колодки М1.; пРИсоедИНеНИе зоНальНого обоРудоваНИя; Релейная плата - Baxi NUVOLA-3 B40 - Инструкция по эксплуатации - Страница 25

115

925.906.1 - RU

Руководство для техНИческого пеРсоНала

Релейная плата не входит в комплект поставки котла и заказывается отдельно.
Присоедините клеммы 1-2-3 коннектора CN1 релейной платы к клеммам 10-9-8 клеммной колодки М2 (Рис.18).

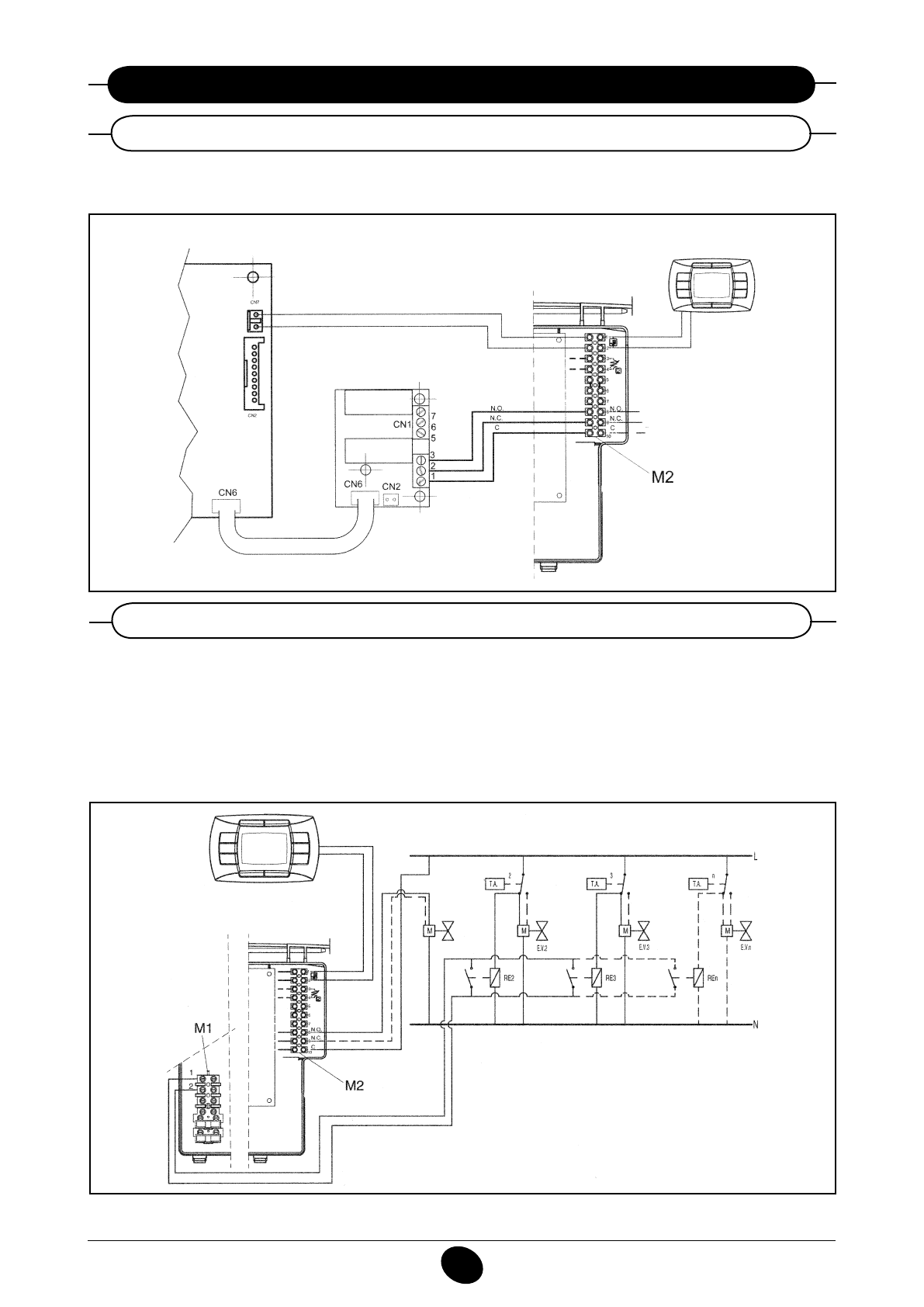

30. электРИческое пРИсоедИНеНИе зоНальНого обоРудоваНИя

30.1 пРИсоедИНеНИе РелейНой платЫ

Рис.18

0711_2401 /  C

G_1840

Электрические контакты зон, не контролируемых дистанционным управлением, должны быть запараллелены и
подсоединены к клеммам

1-2

 «Та» клеммной колодки М1.

Существующая перемычка должна быть удалена.
Зона, контролируемая с помощью дистанционного управления, управляется электрическим клапаном зоны 1, как
показано на рис.19.

30.2 пРИсоедИНеНИе зоНальНого обоРудоваНИя

Рис.19

0711_2402 / C

G_1825

вНИмаНИе:

 проверьте, чтобы параметр F04 = 2 (как установлено на заводе - глава 21).

реле 2

реле 1

Релейная плата

Электронная плата котла

ЗОНа 1

электро

клапан

зона 1

ЗОНа 1,

ПаНЕЛЬ

УПРаВЛЕНия

ЗОНа 2,

КОМНаТНЫй

ТЕРМОСТаТ

ЗОНа 3,

КОМНаТНЫй

ТЕРМОСТаТ

ЗОНа N,

КОМНаТНЫй

ТЕРМОСТаТ
