Руководство для техНИческого пеРсоНала

Высокопроизводительный насос подходит для установки в любой отопительной однотрубной или двухтрубной системе.
Встроенный в него клапан воздухоотводчик позволяет эффективно удалять находящийся в отопительной системе воздух.
Нижеприведенные характеристики уже учитывают гидравлическое сопротивление элементов котла.

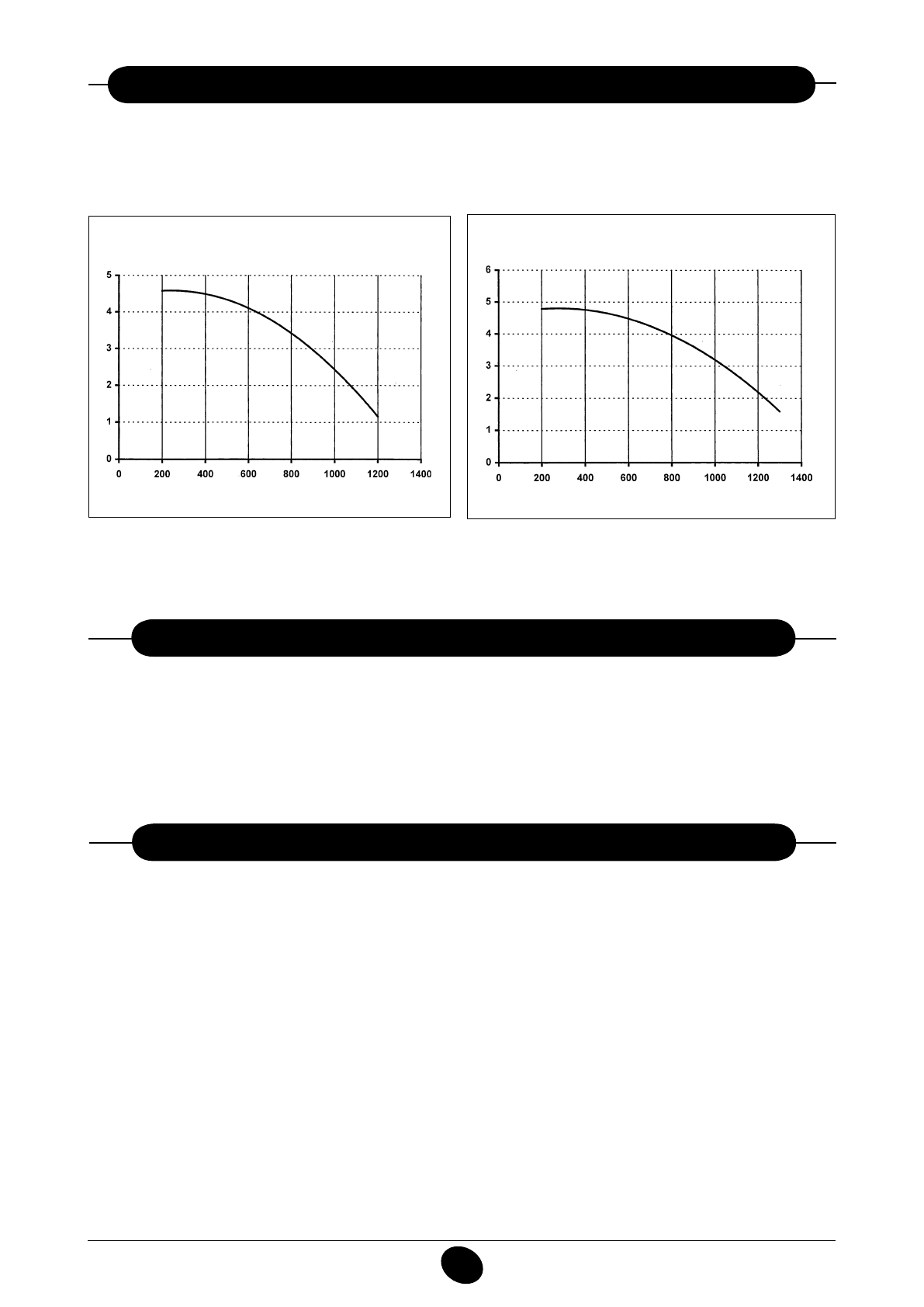

25. хаРактеРИстИкИ Расход/НапоР

моделей

280

B40

020516_0500

020516_0400

моделей

140

B40

-240

B40

пРИмечаНИе:

В модели Nuvola 3 240 может быть установлен насос увеличенной мощности с характеристиками,

аналогичными характеристикам насоса для модели Nuvola 3 280.

Расход (л/час)

ор (м в

д. с

Расход (л/час)

ор (м в

д. с

Для слива воды из бойлера необходимо:

•  закрыть кран на входе холодной воды в котел;
•  открыть кран горячей воды смесителя;
•  открыть кран слива бойлера (Рис.15);
•  плавно отвернуть гайку на выходной трубе ГВС бойлера.

26. слИв водЫ Из бойлеРа

27. РасшИРИтельНЫй бак сИстемЫ гвс (заказЫвается отдельНо)

В комплект расширительного бака входят:

- 1 стальной расширительный бак;
- 1 крепление для расширительного бака;
- 1 гибкий шланг;
- 1 трубка ø 8 для подсоединения расширительного бака системы ГВС.

Подсоедините гибкий шланг (входит в комплект поставки) к местам подсоединений а и В как показано на Рис.15.

график 1

график 2
