103

925.906.1 - RU

Руководство для техНИческого пеРсоНала

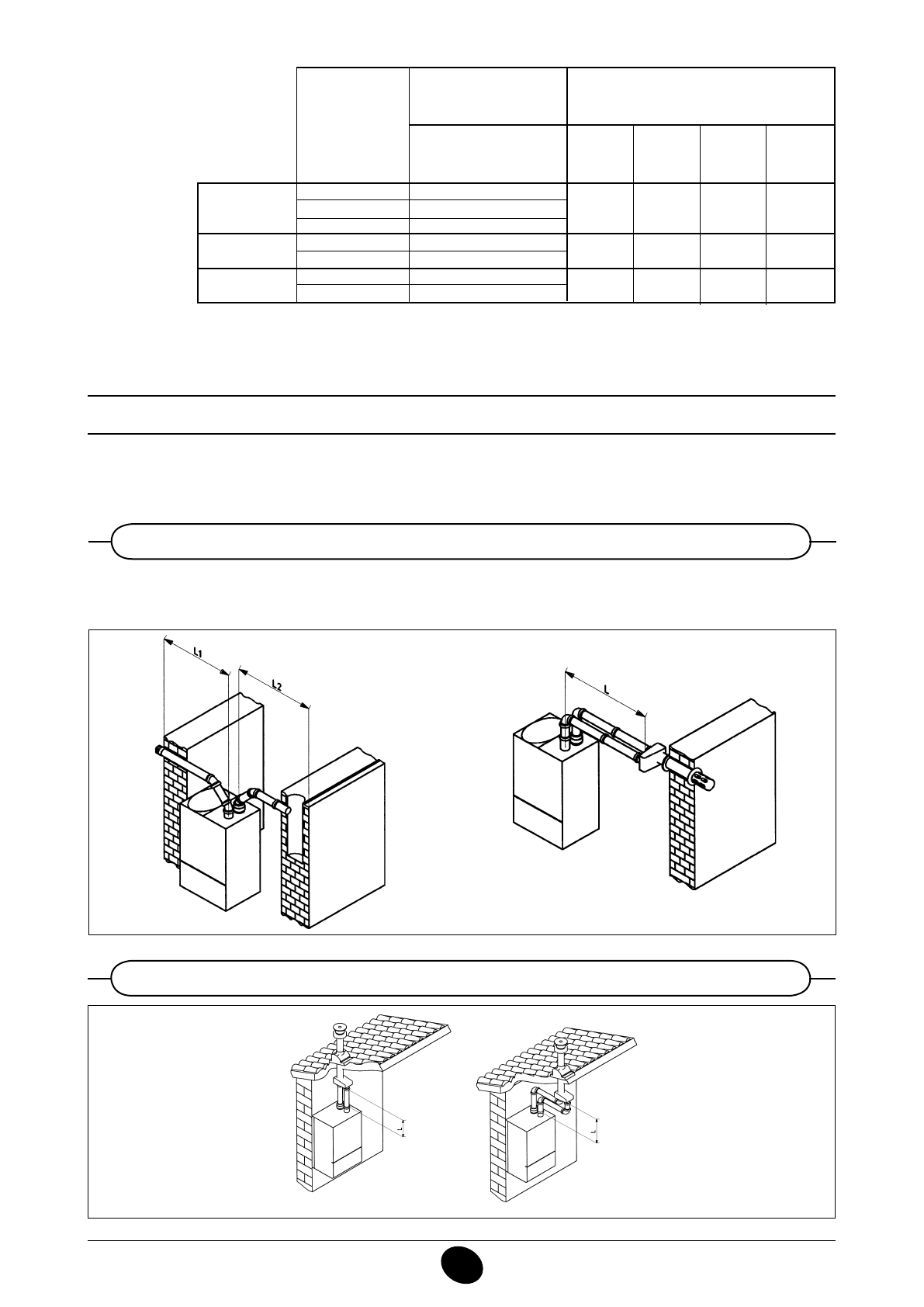

16.4 ваРИаНтЫ дЫмоотводящей сИстемЫ по РаздельНЫм тРубам с гоРИзоНтальНЫмИ НакоНечНИкамИ

обРатИте вНИмаНИе!

 Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см

на каждый метр длины. При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону
котла.

(L1 + L2) max  = 30 m

911231_4805

L max = 15 m

911231_4806

16.5 ваРИаНтЫ дЫмоотводящей сИстемЫ по РаздельНЫм тРубам с веРтИкальНЫмИ НакоНечНИкамИ

ваЖНо:

При расположении труб типа С52 наконечники для притока воздуха и выхода продуктов сгорания никогда не

должны  находиться  на  противоположных  сторонах  здания..  Общая  длина  труб  притока  воздуха  не  должна  превышать  10
метров

(6

метров

 140B40 Fi)

.

При  длине  дымохода  более  6  м  комплект  для  сбора  конденсата  (поставляется  дополнительно)  должен  монтироваться  в

непосредственной близости от котла.

обРатИте вНИмаНИе!

 При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном)

в месте прохода трубы сквозь стену здания.
Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.

L max = 15 m

911231_4701

максИмальНая

полоЖеНИе

 содеРЖаНИе CO2%

длИНа

РегулятоРа

L1+L2 (m)

AFR

G20

G25.1

G30

G31

0 ÷ 10

1

10 ÷ 30

2

3,9

4,4

-

4,3

20 ÷ 30

3

0 ÷ 20

1

6,7

6,3

8,7

8,7

20 ÷ 30

2

0 ÷ 20

1

6,0

6,3

8,0

8,0

20 ÷ 30

2

140B40 Fi

240B40 Fi

280B40 Fi
