17. подключеНИе к электРопИтаНИю

Элект р о б е з опасно с ть  котла  г арантируе тся  только  при  правильном  з а з емлении  в  со отв е тс твии  с  дейс тву ющими
нормативами.
С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением.
Убедитесь в соблюдении правильной полярности.
используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.
При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75 мм2 и максимальным диаметром 8мм

доступ к клеммной колодке электропитания м1.

•   двухполюсным выключателем отключите подачу питания к котлу;
•   отвинтите два винта, крепящих панель управления к котлу;
•   поверните панель управления;
•   для доступа к контактам снимите крышку (рис.11).

В  клеммную  колодку  встроены  плавкие  предохранители  на  2а  (для  их  проверки  или  замены  выньте  черный  держатель
предохранителя).

Обозначение клемм:

(L) =

фаза

 (коричневый провод)

(N) =

нейтраль

 (голубой провод)

( ) =

земля

 (желто-зеленый)

(1) (2) =

клеммы подключения комнатного термостата

вНИмаНИе:

 убедитесь в соблюдении правильной полярности L(фаза) - N(нейтраль).

18. подсоедИНеНИе комНатНого теРмостата

•   Открыть  доступ  к  клеммам  подключения  электропитания  (рис.  11),  в  соответствии  с  инструкциями,  изложенными  в

предыдущем отделе;

•  снять перемычку с клемм 1 и 2 клеммной колодки;
•  протянуть кабель из двух проводов через кабельный зажим котла и присоединить кабель, идущий от термостата, к клеммам

(1) и (2);

•  включить электропитание котла.

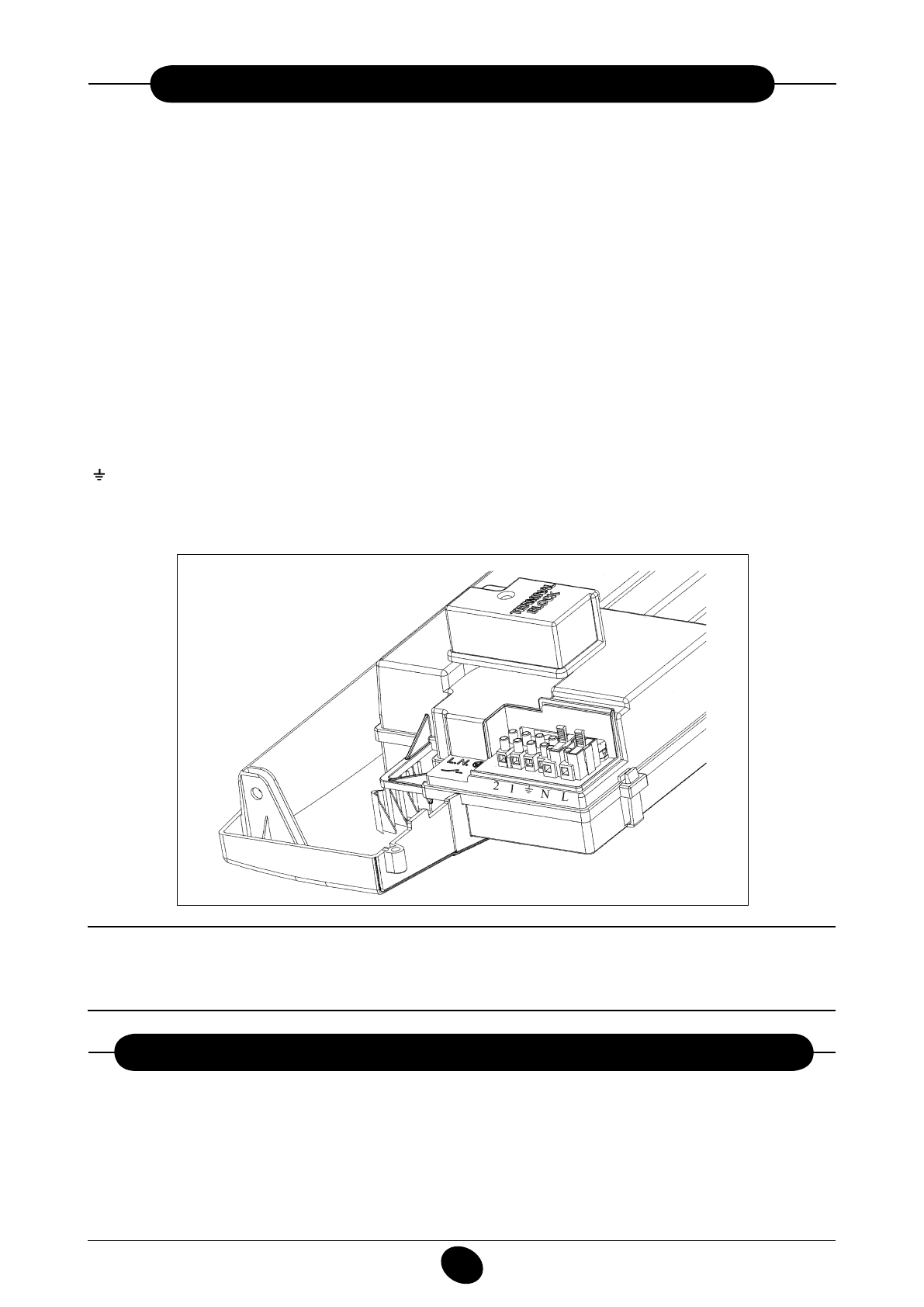

Рис.11

0609_0602 / C

G_1853

пРедупРеЖдеНИе

В  случае  прямого  подключения  котла  к  системе  тёплых  полов  необходимо  установить  ограничительный  термостат  для
защиты системы от перегрева

.
