электРИческое пРИсоедИНеНИе дИстаНцИоННого упРавлеНИя - Baxi NUVOLA-3 B40 - Инструкция по эксплуатации

Котел Baxi NUVOLA-3 B40 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.

Если остались вопросы, задайте их в комментариях после инструкции.

"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

Загружаем инструкцию

114

925.906.1 - RU

Руководство для техНИческого пеРсоНала

(заказЫвается отдельНо)

Дистанционное управление не входит в комплект поставки котла и заказывается отдельно.
Открыть приборный щиток электронной платы и присоединить провод (поставляется вместе с двухполюсной клеммной
колодкой) к коннектору

CN7

электронной платы котла. Присоединить контакты дистанционного управления к двухполюсной

клеммной колодке (Рис.17).

29. электРИческое пРИсоедИНеНИе дИстаНцИоННого упРавлеНИя

Рис.17

0610_1302 / C

G_1856

0603_0305

0603_0306

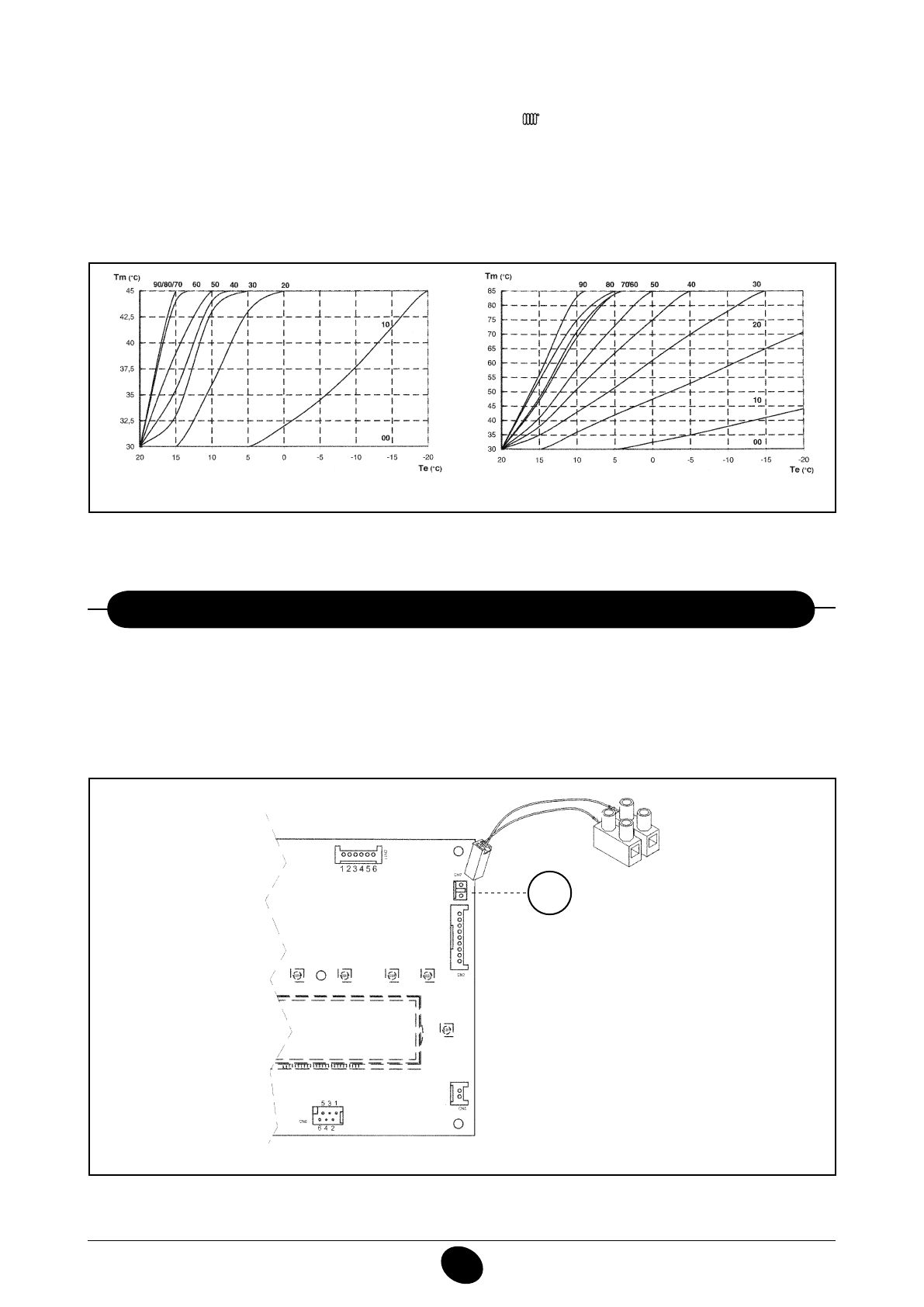

кривые K REG

график 3

график 4

TM =

температура воды на подаче в систему отопления

Te =

температура наружного воздуха

CN 7

В котле пред усмотрена возможность присоединения датчика наружной температ у ры (поставляе тся отдельно). Для
присоединения руководствуйтесь приведенным ниже рисунком и инструкцией, прилагаемой к датчику.

При подсоединенном датчике уличной температуры с помощью кнопок

регулирования температуры на подаче в систему

отопления можно установить заданный коэффициент дисперсии Kt (1…90). На графиках 3 и 4 приведена зависимость
между значением коэффициента Kt и соответствующей кривой. Могут быть установлены также промежуточные значения
коэффициента.

вНИмаНИе:

Значение температуры на подаче в систему отопления ТМ зависит от значения параметра

F16

(глава 21).

Таким образом, максимальная установленная температура может быть 85 или 45°C.
