925.906.1 - RU

Руководство для техНИческого пеРсоНала

Подробные инструкции об установке аксессуаров см. в прилагаемых к ним технических сведениях.

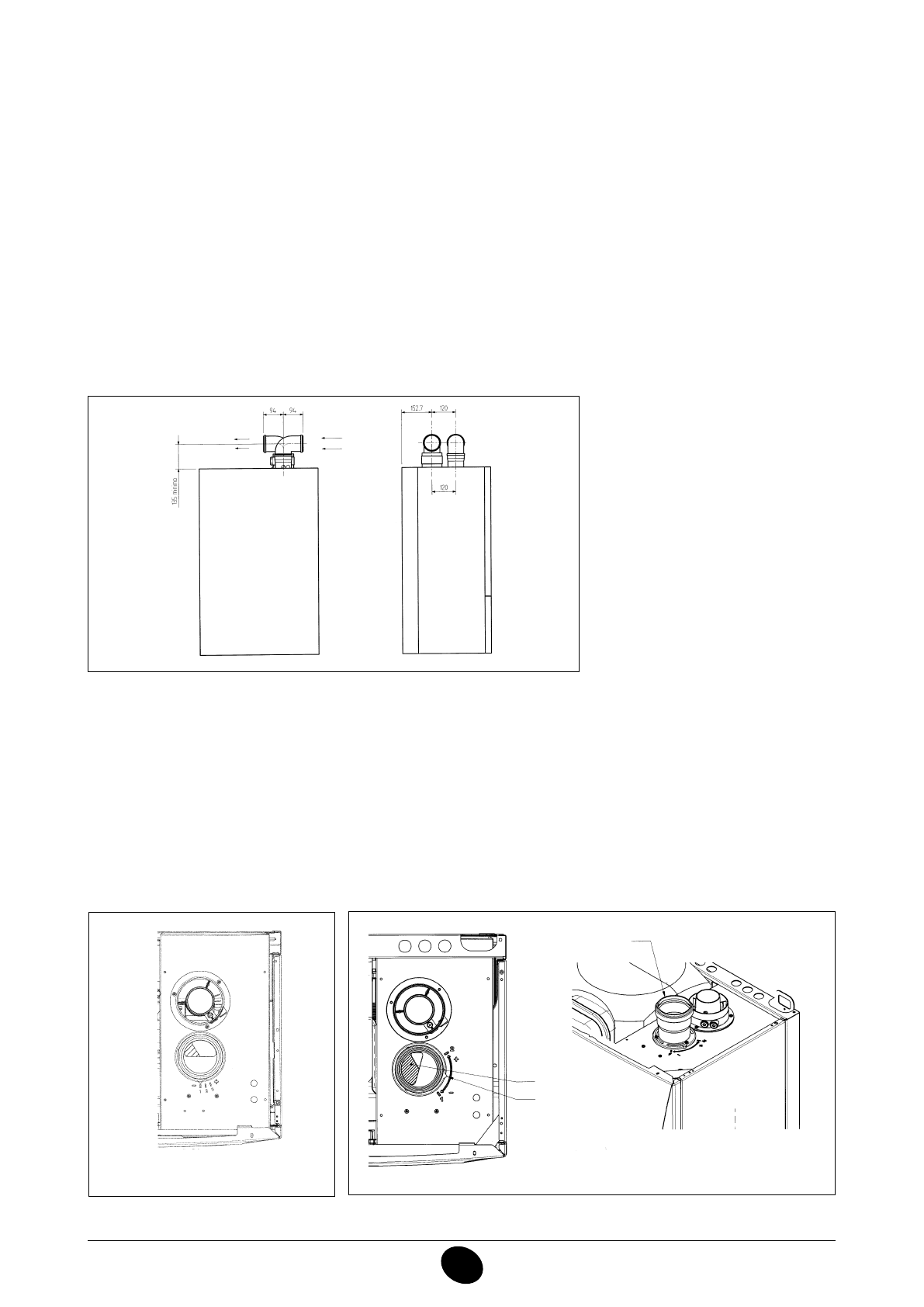

система притока воздуха и отвода продуктов сгорания по двум отдельным трубам.

Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.
Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода.
Переходник для воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.
При установке системы с раздельными трубами забора воздуха - отвода продуктов сгорания ограничитель (диафрагму) следует
удалить.

пРИмечаНИе:

Первое колено в 90° не учитывать при подсчете максимально допустимой длины.

Колено 90° позволяет присоединять котел к трубам забора воздуха - отвода продуктов сгорания в любом направлении
благодаря возможности вращения на 360°. Данное колено может быть также использовано как дополнительный элемент при
сборе системы или вместе с коленом на 45°.

• Колено 90° сокращает максимальную

общую длину труб на 0,5 м.

• Колено 45° сокращает максимальную

общую длину труб на 0,25 м.

Рис.10

Регулировка проема в трубе забора воздуха

Данная настройка нужна для повышения производительности котла и параметров сгорания. Муфту забора воздуха можно
поворачивать для регулировки потока воздуха в зависимости от суммарной длины воздуховода и дымохода.
Для уменьшения потока воздуха поверните муфту по часовой стрелке, для увеличения потока воздуха против часовой
стрелки.

Для оптимальной настройки можно использовать анализатор продуктов сгорания, измеряющий содержание СО2 в продуктах
сгорания при максимальной мощности. Если содержание СО2 низкое, подачу воздуха постепенно регулируют, добиваясь
содержания СО2, приведенного в таблице.

Для правильного подключения и использования анализатора воспользуйтесь прилагаемым к нему руководством.

010529_0500

муфта забора воздуха

отверстие афрагмы

указатель

0609_0505

0604_2001

NUVOLA 140B40 Fi
