925.906.1 - RU

Руководство для техНИческого пеРсоНала

  1 -   бойлер (накопительный бак для горячей воды)
  2 -   датчик температуры бойлера
  3 -   змеевик бойлера
  4 -   расширительный бак
  5 -   кран слива воды из котла
  6 -   датчик температуры (тип NTC) контура отопления
  7 -   термостат перегрева
  8 -   электрод зажигания
  9 -   первичный теплообменник
10 - дымовой колпак
11 - термостат - датчик тяги
12 - электрод контроля пламени
13 - рампа подачи газа с форсунками
14 - предохранительный гидравлический клапан 3 бар
15 - дифференциальный гидравлический прессостат
16 - автоматический воздухоотводчик

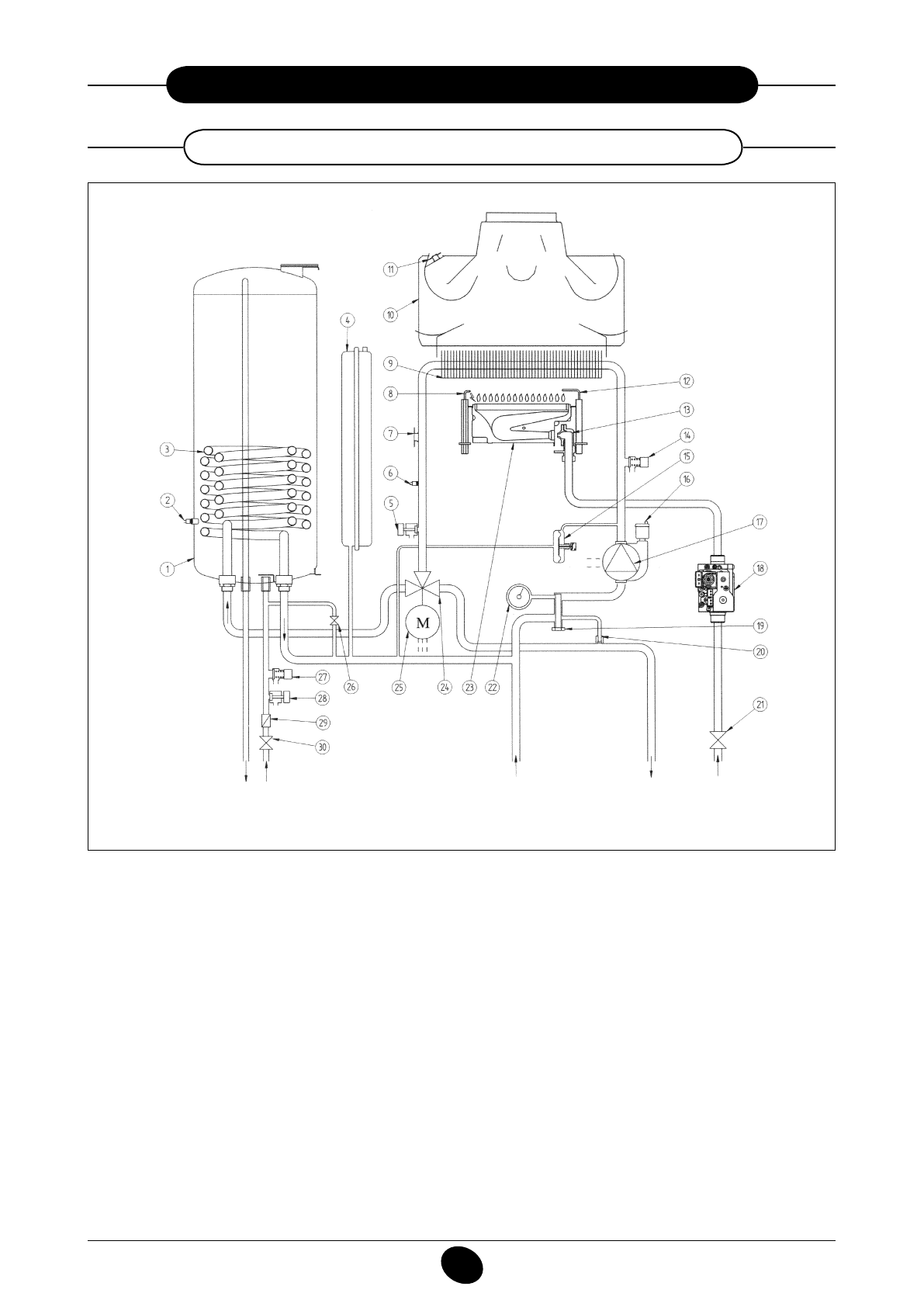

32. ФуНкцИоНальНЫе схемЫ

выход

подача

возврат из

подача в

газ

горячей холодной

системы

систему

воды

отопления

17 - насос с автоматическим воздухоотводчиком
18 - газовый клапан
19 - фильтр на возврате воды
20 - автоматический байпас
21 - газовый кран
22 - манометр
23 - горелка
24 - трехходовой клапан
25 - мотор трехходового клапана
26 - кран заполнения системы отопления
27 - сбросной предохранительный клапан бойлера (8 бар)
28 - кран слива воды из бойлера
29 - ограничитель протока горячей воды
30 - кран на входе холодной воды

240B40 i - 280B40 i

Рис.20

0702_1204 / C

G_1884

обозначения:
