Руководство для техНИческого пеРсоНала

Котлы  могут  быть  переведены  на  другой  тип  газа  (G20  -  метан,  G30  -  сжиженный  газ  -  бутан,  G31-  сжиженный  газ  -  пропан)
техническими специалистами обслуживающей организации.

19. пеРевод котла На дРугой тИп газа

Для перевода котла на другой тип газа необходимо выполнить следующие
операции:

а) Заменить форсунки  горелки.
В) изменить напряжение на модуляторе
С) Выполнить все операции по настройкам давления газа.

а) замена форсунок горелки.

•   аккуратно вытащите горелку;
•   При замене форсунок горелки следите за тем, чтобы они были затянуты

до упора с использованием соответствующих медных прокладок; при
замене  форсунок  изучите  приведенную  ниже  таблицу  2  для  нужного
типа газа.

 заменить диафрагму (для котлов 240 i и 240 Fi), для этого:

•   снять трубку подачи газа (поз.1 на Рис.12б);
•   заменить  диафрагму,  установленную  на  газовом  клапане  (поз.2  на

Рис.12б);

•   установить на место трубку подачи газа.

B) Изменение напряжение на модуляторе

•   установите  параметр  F02  в  зависимости  от  типа  газа,  как  описано  в

главе  21.

C) операции по настройке давления газа

•   На котлах с закрытой камерой сгорания необходимо снять переднюю

панель, отвинтив соответствующие крестовые винты (для того, чтобы
избежать погрешности в измерениях, связанной с герметичной камерой
сгорания). аналогичные результаты измерений можно получить при
подсоединении отрицательного входа дифференциального манометра
через  тройниковый  отвод  к  компенсационному  выходу  газового
клапана

Рс

;

  Открутить винт на штуцере

Рb

 (рис. 12a) и присоединить к штуцеру

Р b

  м а номе т р .   Д л я   моделе й   2 4 0   i / F i   ис пол ь з ов ат ь   ш т у це р   ( 3 )

расположенный на трубе подачи газа (Рис.12 б).

C1) Регулировка давления при максимальной мощности:

•   Открыть  газовый  кран  и  нажимая  кнопку    (глава  3.2)  установить

переключатель режимов в положение «зима» и подождать до включения
котла. Убедиться, что котел работает на максимальной мощности.

•   П р ов е ри т ь   д а в ле н ие   г а з а   н а   г о р ел ке   с огл а с но   т а бл и ц е   1   д л я

соответствующей  модели  котла  и  соответствующего  типа  газа.  При
необходимости снять крышку модулятора и поворачивать латунный
винт  ключом  до  достижения  давления,  указанного  в  таблице  1  для

соответствующей модели котла и соответствующего типа газа.

•   Проверить динамическое входное давление газа (штуцер

Pа

, рис. 13). Номинальные давления:

20 мбар

 для природного газа,

37 мбар

 для пропана или

30 мбар

 для бутана).

•   Открутить винт на штуцере (

Pа

, рис. 12а) и присоединить к штуцеру (Pа) манометр.

C2) Регулировка давления при минимальной мощности:

•   Отсоединить  провод  питания  модулятора.  Котел  перейдет  в  режим  минимальной  мощности.  Проверить  давление  газа

на  горелке  согласно  таблице  1  для  соответствующей  модели  котла  и  соответствующего  типа  газа.  При  необходимости
поворачивать  красный  винт  до  достижения  давления,  указанного  в  таблице  1  для  соответствующей  модели  котла  и
соответствующего типа газа.

•   Присоединить на место провод питания модулятора и установить на место крышку модулятора.
•   Выключить котел и закрыть газовый кран.
•   Отсоединить манометр и закрутить винт на штуцере
•   Выключить котел и закрыть газовый кран.
•   Закрыть электрическую коробку.

C3) заключительные проверки

•   Закройте панель управления.
•   Наклейте новую табличку с указанием типа газа и характеристик проведенной настройки.
•   Установите на место переднюю панель.

клапан SiT SiGMa 845

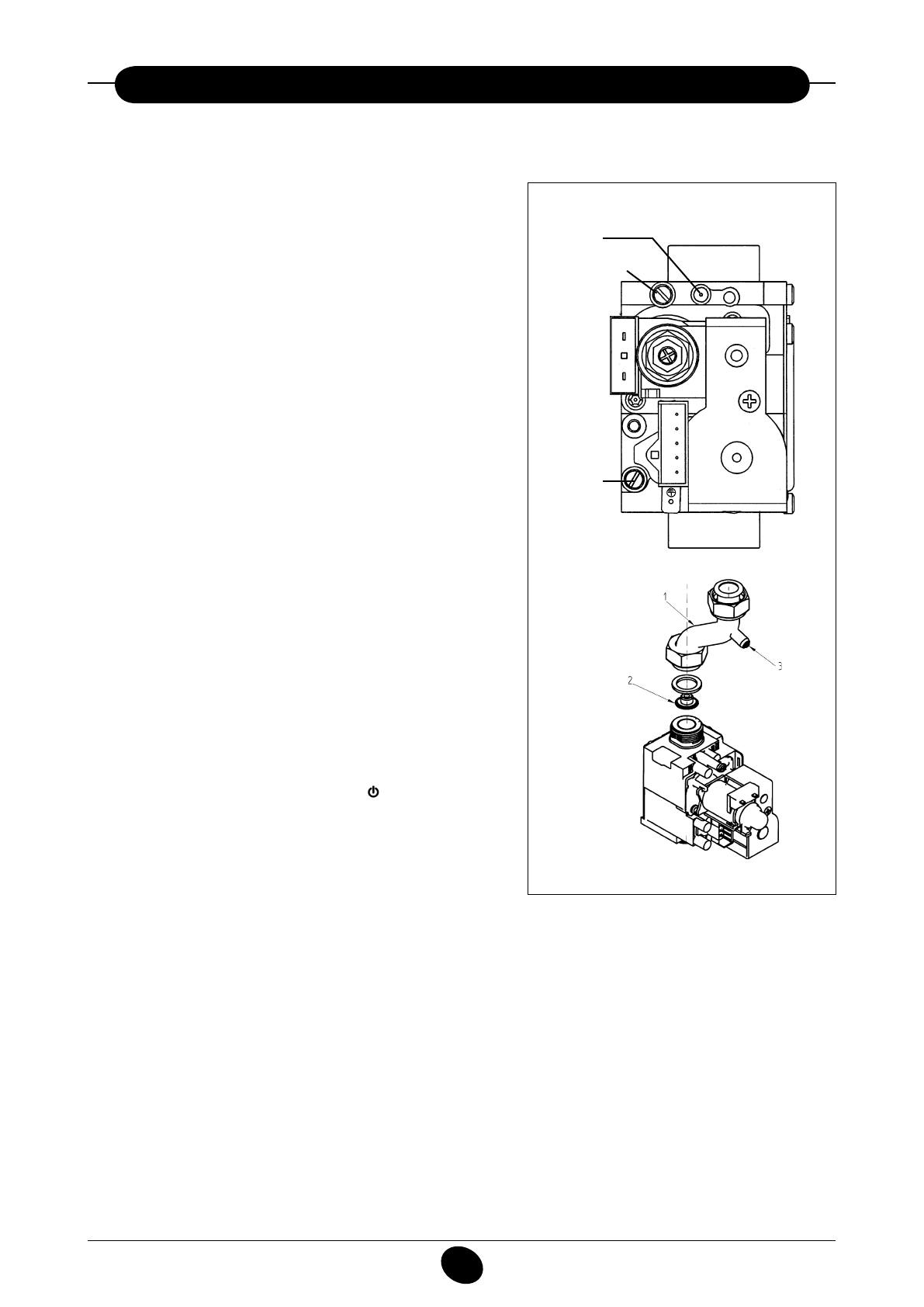

Рис.12а

9912221500

Pc

Pb

Pa

0206_0501

Рис.12б (240B40 i - 240 B40 Fi)
