... коаксиальный (концентрический) выпускной-всасывающий
трубопровод

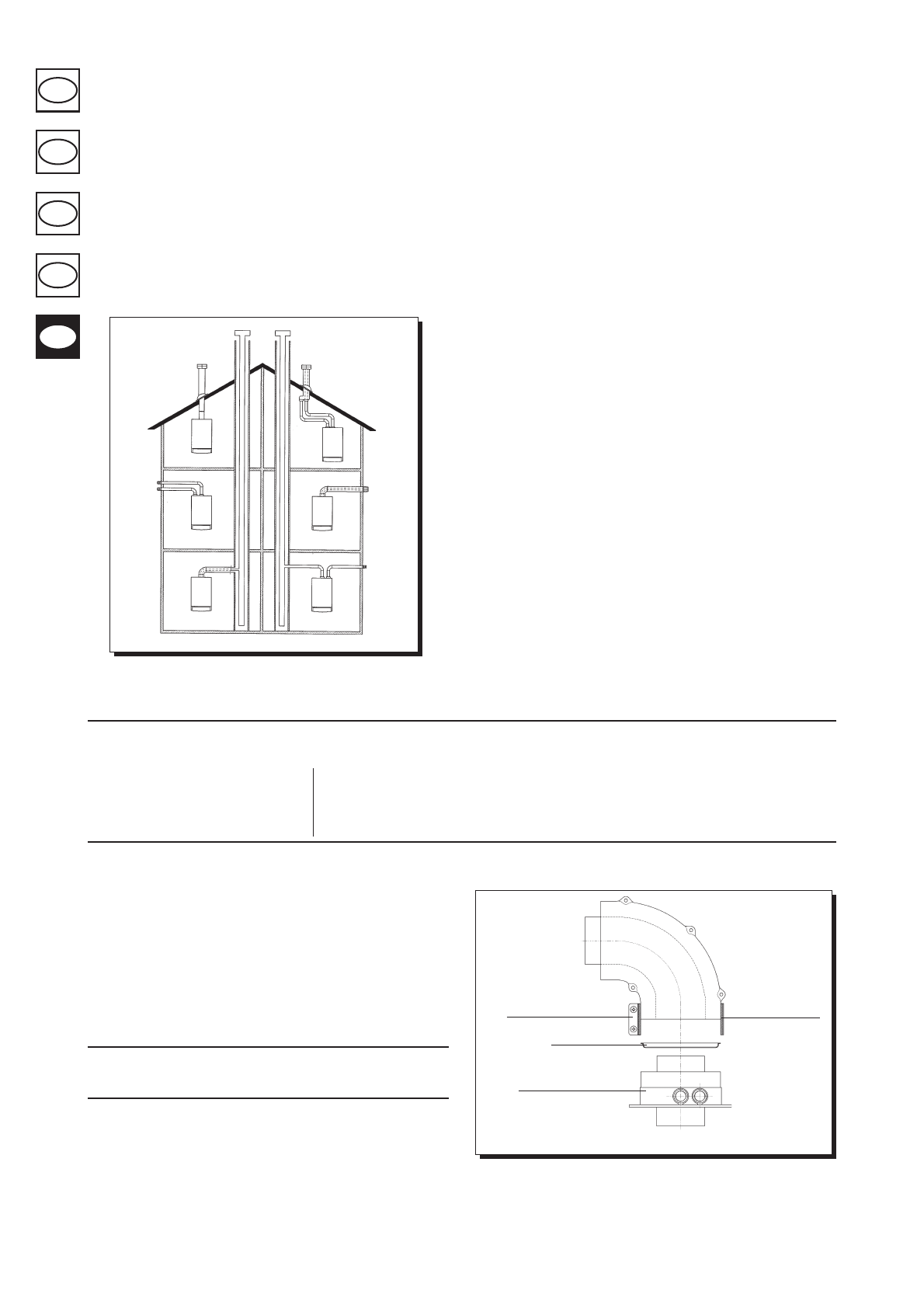

Этот тип трубопровода позволяет забирать воздух для горения и
выпускать отработавшие газы как вне здания, так и в дымоходы типа
LAS.
Коаксиальное колено под 90°, поворачиваемое на 360°, позволяет
осуществить присоединение котла к выпускному-всасывающему
трубопроводу в любом направлении. Его можно также использовать в
качестве дополнительной соединительной детали коаксиального
трубопровода или колена под 45°.

(*) Эту диафрагму допускается снять с котла только в том случае, если
длина выпускного трубопровода превышает 1,5 метра. При вычислении
максимальной длины горизонтального выпускного трубопровода, первое
колено под 90° не принимется в расчет.

Если отработавшие газы выпускаются вне здания, выпускной-
всасывающий трубопровод должен выступать минимун на 18 мм от
стены с тем, чтобы позволить монтаж и заделку алюминиевой крышки,
предохраняющей от попадания дождевой воды.
Минимальный уклон этого трубопровода наружу должен быть равен 1
см на метр длины.
Если вставляется колено под 90°, общая длина трубопровода
сокращается на 1 метр.
Если вставляется колено под 45°, общая длина трубопровода
сокращается на 0,5 метра.

9405030830

Крепежный хомут

Упругая муфта

Диафрагма (*)

Концентрическая муфта

Диаметр конечной

части дымовой

трубы

100 мм
133 мм

Уменьшение макс.

длины на каждое

колено под 45°

0,5 м

0,25 м
0,25 м

Уменьшение макс.

длины на каждое

колено под 90°

1 м

0,5 м
0,5 м

Макс. длина

выпускных трубо-

проводов

LUNA 240 LUNA 280

4 м

10 м

20 м

Тип трубо-проводов

коаксиальные

отдельные вертикальные

отдельные горизон-тальные

Диаметр

наружного

трубопровода

100 мм

80 мм
80 мм

9912220700

Монтаж выпускных и всасывающих
трубопроводов

Модели с принудительной тягой

Монтаж котельной установки может производиться очень легко и
п р о с т о п р и п о м о щ и н и же о п и с а н н ы х ф а к у л ь тат и в н ы х
принадлежностей.
Котел поставляется готовым к присоединению к вертикальному или
го р и з о н та л ь н о м у коа кс и а л ь н о м у в ы п ус к н о м у- в с а с ы в а ю щ е м у
трубопроводу. Тем не менее, при помощи сдвоенного соединительного
блока, поставляемого по запросу, котел может быть присоединен к
отдельным трубопроводам.
Если используются выпускные-всасывающие трубопроводы, не
поставленные фирмой ВАХI, необходимо удостоверить их пригодность
для данного применения и обеспечить, что их потери напора не
превышают 60 Па.
