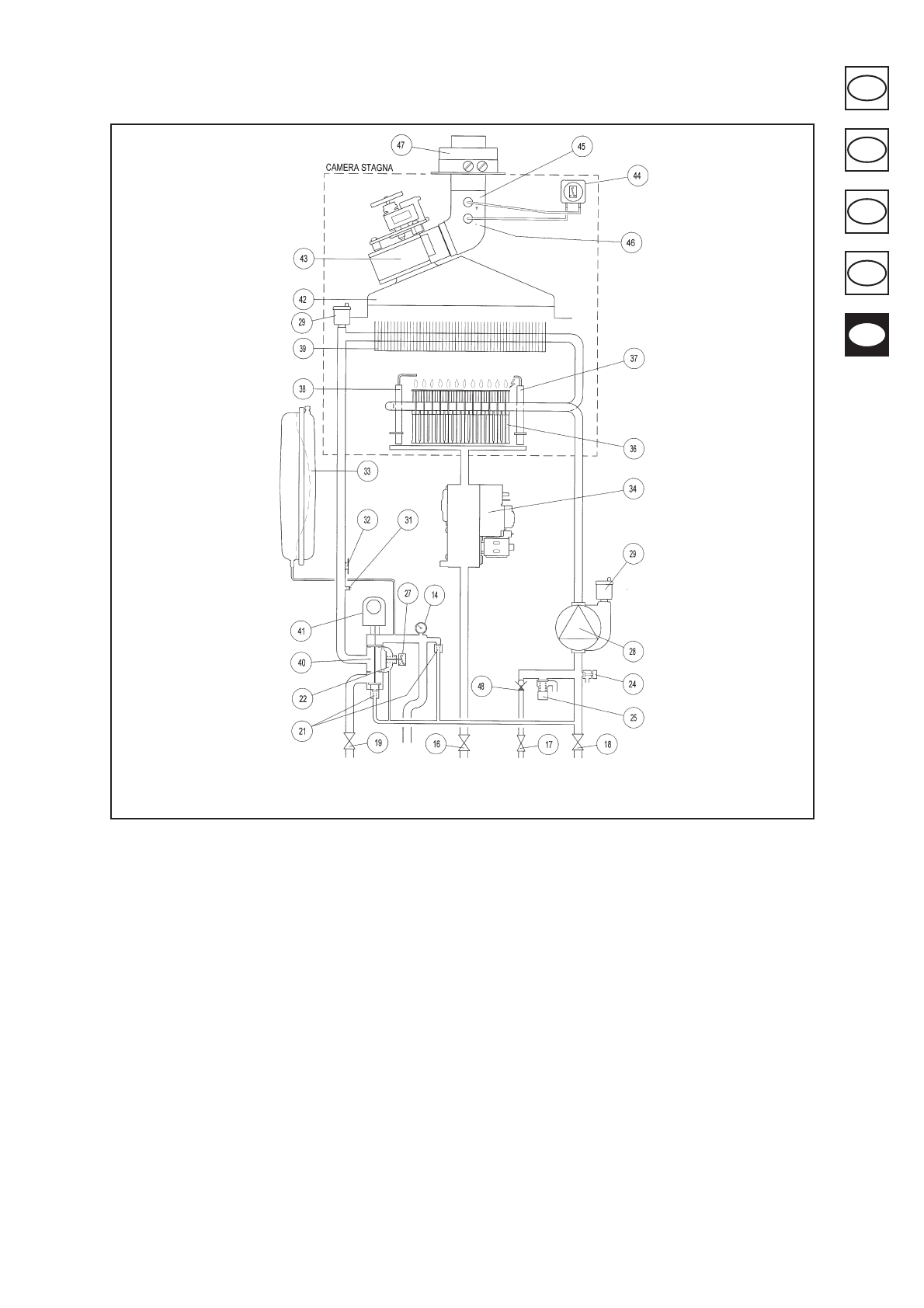

Функциональная схема

LUNA BLUE 1.240 Fi

Легенда
14

Манометр

16

Газовый кран

17

Водовпускной кран с фильтром

18

Кран на обратной линии системы отопления

19

Кран на нагнетании системы отопления

20

Датчик потока с фильтром и ограничителем расхода воды

21

Автоматический байпасный клапан

22

Дифференциальное реле гидравлического давления

23

Кран наполнения котла

24

Спускной кран котла

25

Предохранительный клапан

26

Датчик приоритетного включения системы хозяйственной
воды

27

Микровыключатель дифференциального реле
гидравлического давления

28

Насос с воздухоотделителем

29

Автоматический клапан-вантуз

30

Зонд НТК хозяйственной воды

31

Зонд НТК системы отопления

32

Защитный термодатчик

33

Расширительный бак

34

Газовый клапан

35

Пластинчатый водо-водяной теплообменник

36

Горелка

37

Электрод зажигания

38

Детектор пламени

39

Теплообменник вода-дымовые газы

40

Трехходовой клапан

41

Двигатель трехходового клапана

Рисунок 19

0206_0704

линия нагнетания системы

линия

газ

вход

обратная линия системы

отопления

нагнетания бойлера

хозяйственной воды

отопления

Г Е Р М Е Т И Ч Н А Я
КАМЕРА

42

Дымоуловитель

43

Вентилятор

44

Датчик давления воздуха

45

Точка отбора положительного давления

46

Точка отбора отрицательного давления

47

Концентрическая муфта

48

Обратный клапан
