Наладочные работы в случае смены
газа

К

отел может быть переналажен для работы на метане (G20) или на

с ж и же н н о м   н е ф т я н о м   га з е   ( G 3 1 )   п р и   с од е й с т в и и   п е р с о н а л а
уполномоченного сервисного центра.

Наладочные работы заключаются в следующем:

А) замена форсунок главной горелки;
Б) изменение напряжения питания модулятора;
В) регулировка максимальной и минимальной уставки регулятора

давления.

А) Замена форсунок

•

Осторожно вынуть главную горелку из своего гнезда.

•

Заменить форсунки главной горелки и прочно закрепить их, чтобы
предотвратить утечки газа. Диаметр форсунок указан в таблице 2
на странице 139.

Б) Изменение напряжения питания модулятора

•

Снять два крепежных винта крышки панели управления и повернуть
ее вверх.

•

В  зависимости от используемого газа, установить переключатель
согласно указаниям на странице 139.

В) Настройка регулятора давления

•

П р и с о ед и н и т ь   л и н и ю   п ол ож и т е л ь н о го   д а в л е н и я
дифференциального манометра, желательно водяного типа, к точке
отбора давления (Рb) газового клапана (см. рис. 12). Если котел
имеет герметичную камеру, приделать к линии отрицательного
д а в л е н и я   т о го   же   д и ф м а н о м е т ра   п од ход я щ и й   т р о й н и к ,
позволяющий соединить между собой уравнительную линию котла,
уравнительную линию газового клапана (Рс) и сам манометр. (Чтобы
произвести этот замер, можно также подключить манометр к точке
отбора давления (Рb) и снять переднюю панель герметичной
камеры.)
Измерение давления подачи газа на горелку иными методами может
оказаться неверным, так как не учитывается вакуум, создаваемый
вентилятором в герметичной камере.

В1.1) Настройка при номинальной мощности

•

Открыть газовый кран и повернуть ручку (1) в положение ЗИМА

(

 ).

•

Открыть кран хозяйственной воды до такой степени, чтобы получить
расход не менее 10 литров в минуту, а во всяком случае обеспечить
максимальное потребление тепла.

•

Снать крышку модулятора.

•

Вращать латунный винт так, чтобы получить давление, указанное в
таблице 1.

•

Удостовериться, что динамическое давление подачи газа на котел,
замеренное в точке отбора давления (Ра) газового клапана (см. рис.
12), равняется требуемому значению (37 мбар для пропана, 20 мбар
для природного газа).

В2.1) Настройка при пониженной мощности

•

Отсоединить питающий кабель модулятора и развинчивать красный
винт до достижения требуемого при пониженной мощности давления
(см. таблицу 1).

•

Повторно присоединить кабель.

•

Поставить крышку модулятора на место и прочно затянуть
крепежный винт.

В3)Окончательные операции

•

Прикрепить к аппарату поставленную дополнительную табличку,
указав в ней тип газа и заданные значения давления.

Клапан SIT
мод. SIGMA 845

9912221500

Pc

Pb

Pa

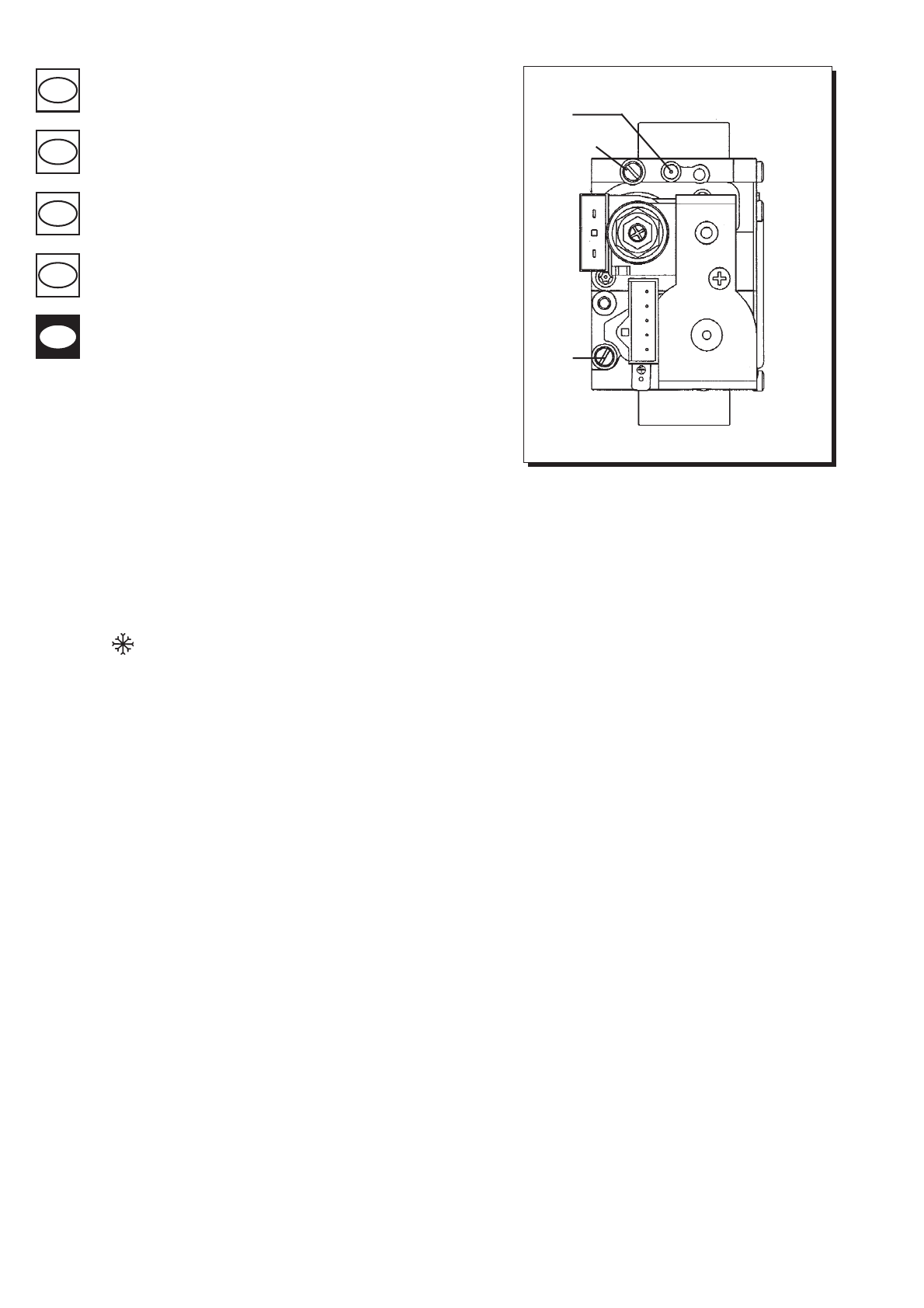

Рисунок 12
