(L1 + L2) макс. = 20 м

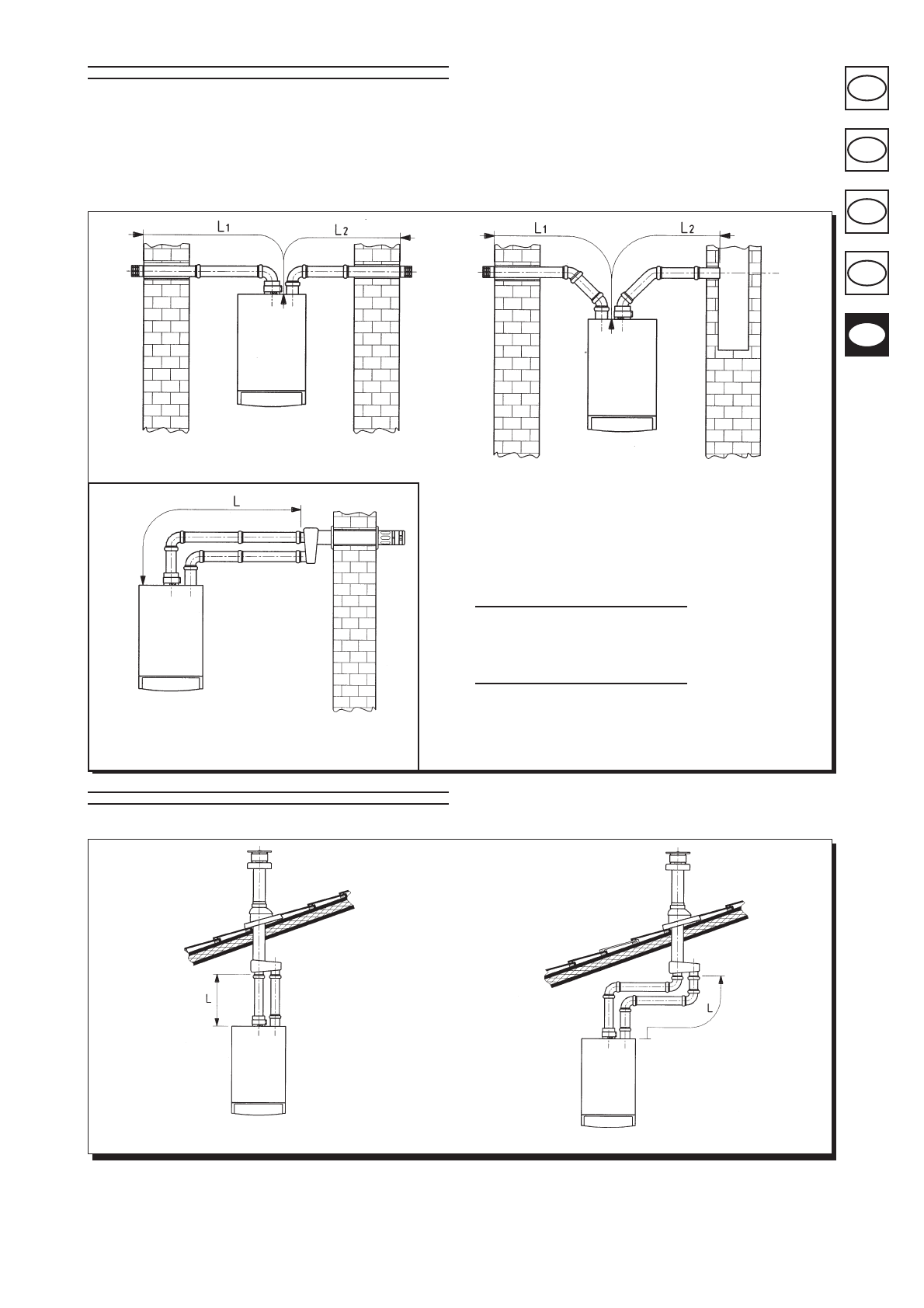

Примеры монтажа отдельных горизонтальных трубопроводов

Важно

 - Минимальный уклон выпускного трубопровода наружу должен

быть равен 1 см на метр длины.
Если система оснащается конденсатоотводчиком, уклон выпускного
трубопровода должен быть в сторону котла.
Примечание - Если используются трубопроводы типа С52, патрубки для
забора воздуха и выпуска продуктов сгорания нельзя разместить на
противоположных стенах здания.

Макс. L = 10 м

9912221200

9912221300

Макс. L = 9 м

Макс. L = 10 м

Примеры монтажа отдельных вертикальных трубопроводов

0003170100

Важно

  - Выпускной трубопровод отработавших газов должен быть

изолирован подходящим материалом (например, стекловатным матом)
в местах его соприкосновения со стенами жилых помещений.
Для подробных указаний по монтажу принадлежностей, просим Вас
ознакомиться с приложенной к ним инструкцией.

П р и м е ч а н и е   -   Е с л и   и с п ол ь з у ю т с я
трубопроводы типа С52, патрубки для
забора воздуха и выпуска продуктов
с го ра н и я   н е л ь з я   ра з м е с т и т ь   н а
противоположных стенах здания.

М а кс и м а л ь н а я   д л и н а   в с а с ы в а ю щ е го
трубопровода не должна превысить 10 м.
Если выпускной трубопровод имеет длину
в ы ш е   6   м ,   в о з л е   ко тл а   н е о б ход и м о
ус та н о в и т ь   ко н д е н с ат о о т в од ч и к ,
поставляемый как принадлежность.
