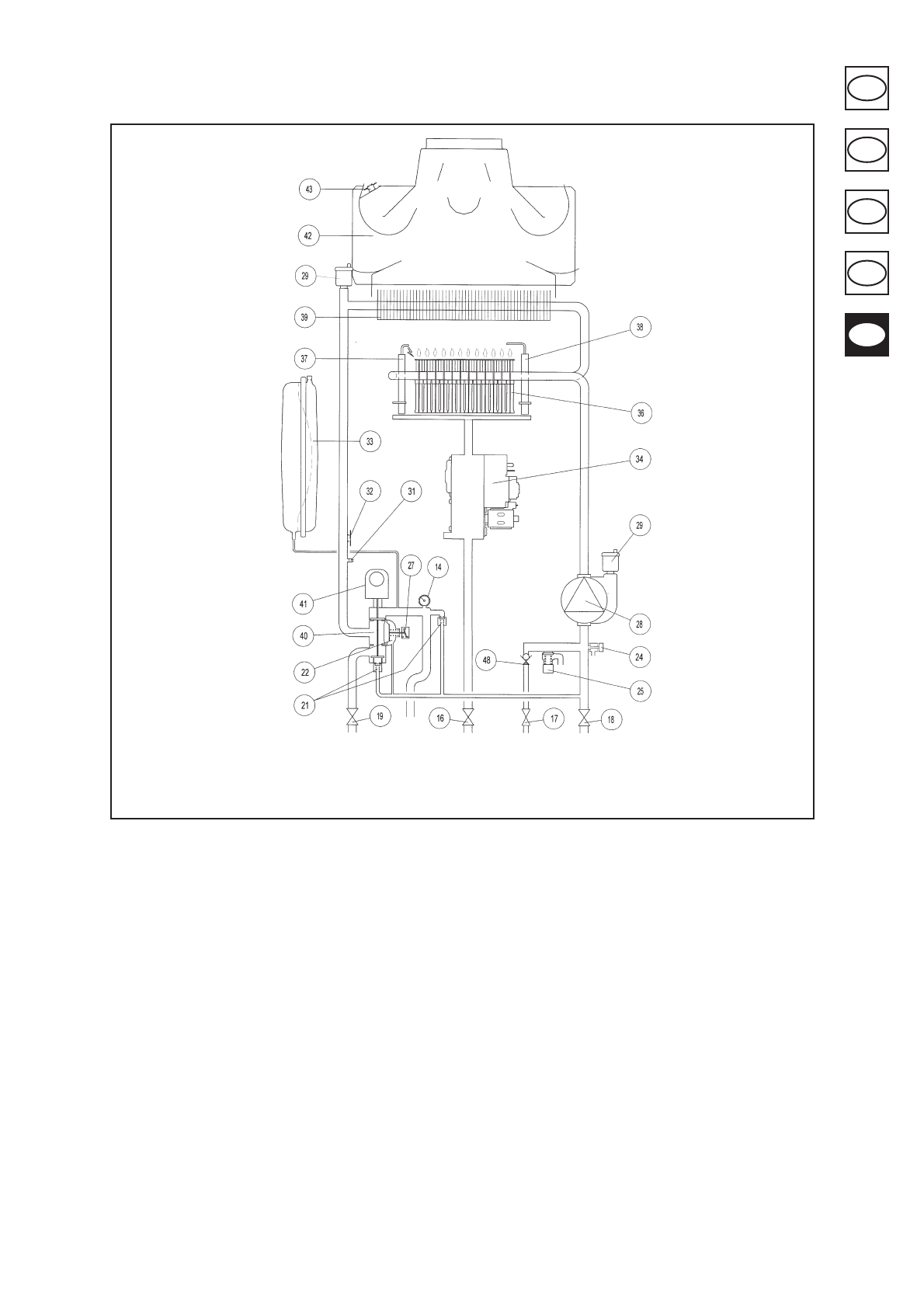

Функциональная схема

LUNA BLUE 1.180 i

Легенда
14

Манометр

16

Газовый кран

17

Водовпускной кран с фильтром

18

Кран на обратной линии системы отопления

19

Кран на нагнетании системы отопления

20

Датчик потока с фильтром и ограничителем расхода воды

21

Автоматический байпасный клапан

22

Дифференциальное реле гидравлического давления

23

Кран наполнения котла

24

Спускной кран котла

25

Предохранительный клапан

26

Датчик приоритетного включения системы хозяйственной
воды

27

Микровыключатель дифференциального реле
гидравлического давления

28

Насос с воздухоотделителем

29

Автоматический клапан-вантуз

30

Зонд НТК хозяйственной воды

31

Зонд НТК системы отопления

32

Защитный термодатчик

33

Расширительный бак

34

Газовый клапан

35

Пластинчатый водо-водяной теплообменник

36

Горелка

37

Электрод зажигания

38

Детектор пламени

39

Теплообменник вода-дымовые газы

40

Трехходовой клапан

41

Двигатель трехходового клапана

Рисунок 17

0206_0705

линия нагнетания системы

линия

газ

вход

обратная линия системы

отопления

нагнетания бойлера

хозяйственной воды

отопления

42

Дымоуловитель

43

Датчик температуры дымовых газов

48

Обратный клапан
