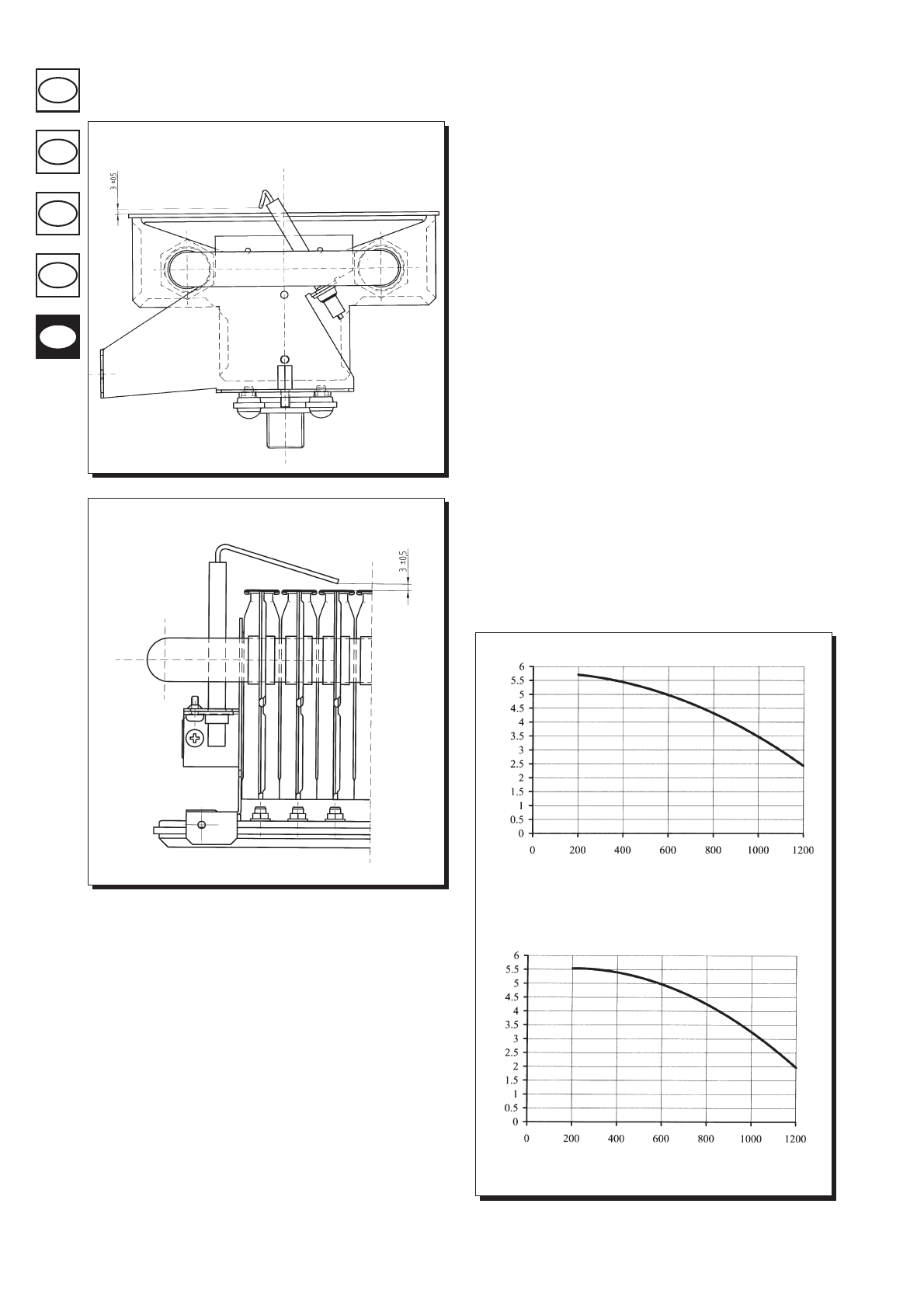

Положение электрода зажигания и
детектора пламени

Рисунок 14а

0206_0708

LUNA BLUE 240 Fi - 1.240 Fi - 280 Fi

Рисунок 14б

0012180600

LUNA BLUE 180 i - 1.180 i - 240 i

Проверка параметров сгорания

На концентрической муфте котлов с принудительной тягой имеются
два патрубка, специфически предназначенных для определения кпд
сгорания и проверки гигиеничности продуктов сгорания согласно
Декрету Президента Республики от 26 августа 1993 г. № 412.
Один патрубок присоединен к выпускному трубопроводу дымовых газов
и используется для определения гигиеничности продуктов сгорания и
кпд сгорания.
Другой патрубок присоединен к всасывающему трубопроводу воздуха
д л я   го р е н и я   и   и с п ол ь з уе т с я   н а   ус та н о в к а х   с   коа кс и а л ь н ы м и
трубопроводами для выявления того, возвращены ли в циркуляцию
продукты сгорания.
Через патрубок, присоединенный к выпускному трубопроводу дымовых
газов, можно замерить следующие параметры:
•

температуру продуктов сгорания;

•

концентрацию кислорода (О2) или двуокиси углерода (СО2);

•

концентрацию окиси углерода (СО).

Температура воздуха для горения измеряется через патрубок на
ко н ц е н т р и ч е с ко й   м у ф т е,   п р и с о ед и н е н н ы й   к   в с а с ы в а ю щ е м у
воздуховоду.

Если котел типа с естественной тягой, необходимо проделать отверстие
в выпускном трубопроводе дымовых газов на расстоянии от котла,
равном двукратному внутреннему диаметру самого трубопровода.
Через это отверстие можно замерить следующие параметры:

Характеристика производительность
- напор насоса

Котел оснащен высоконапорным насосом, пригодным для любой одно-
или двухтрубной отопительной установки. В корпус насоса вставлен
автоматический клапан-вантуз, который обеспечивает быстрый выпуск
воздуха из установки.

Включение системы чистки
дымохода

Н а ж и м а я   к н о п к у   ( 15 )   н а   п а н е л и   у п ра в л е н и я   о кол о   3   с е к у н д
остроконечным предметом, теплопроизводительность аппарата
поддерживается постоянной, что облечает проведение вышеописанной
проверки. При таких условиях сигнальные лампы (9) и (10) мигают
поочередно.
Если ручка регулировки системы отопления (12) устанавливается в
минимальное положение, теплопроизводительность будет равной
значению, заданному при помощи триммера СН max, монтированного
на электронной плате. Если такая же ручка устанавливается в
максимальное положение, теплопроизводительность будет равной
максимальному номинальному значению.
Эта система работает 20 минут, но ее можно выключить раньше путем
временного перевода переключателя (1) в положение (0).
При включенной системе чистки дымохода котел работает в режиме
отопления даже в случае отбора хозяйственной воды.

ПРОИЗВОДИТЕЛЬНОСТЬ, л/час

График 1

ПРОИЗВОДИТЕЛЬНОСТЬ, л/час

График 2

LUNA BLUE 240 Fi - 240 Fi - 1.240 Fi

LUNA BLUE 180 i - 240 i - 1.180 i

НАПОР

, м во

дяног

о сто

лба

 mH

2

O

НАПОР

, м во

дяног

о сто

лба

 mH

2

O

0206_0706

0206_0707

•

температуру продуктов сгорания;

•

концентрацию кислорода (О2) или двуокиси углерода (СО2);

•

концентрацию окиси углерода (СО).

Температуру воздуха для горения следует замерить возле входа воздуха
в котел.
В ы ш еу к а з а н н о е   о т в е р с т и е,   ко т о р о е   д ол ж н о   б ы т ь   п р од е л а н о
ответственным за котельную установку при ее вводе в эксплуатацию,
необходимо держать закрытым, чтобы обеспечить герметичность
выпускного трубопровода продуктов сгорания во время нормальной
работы котла.
