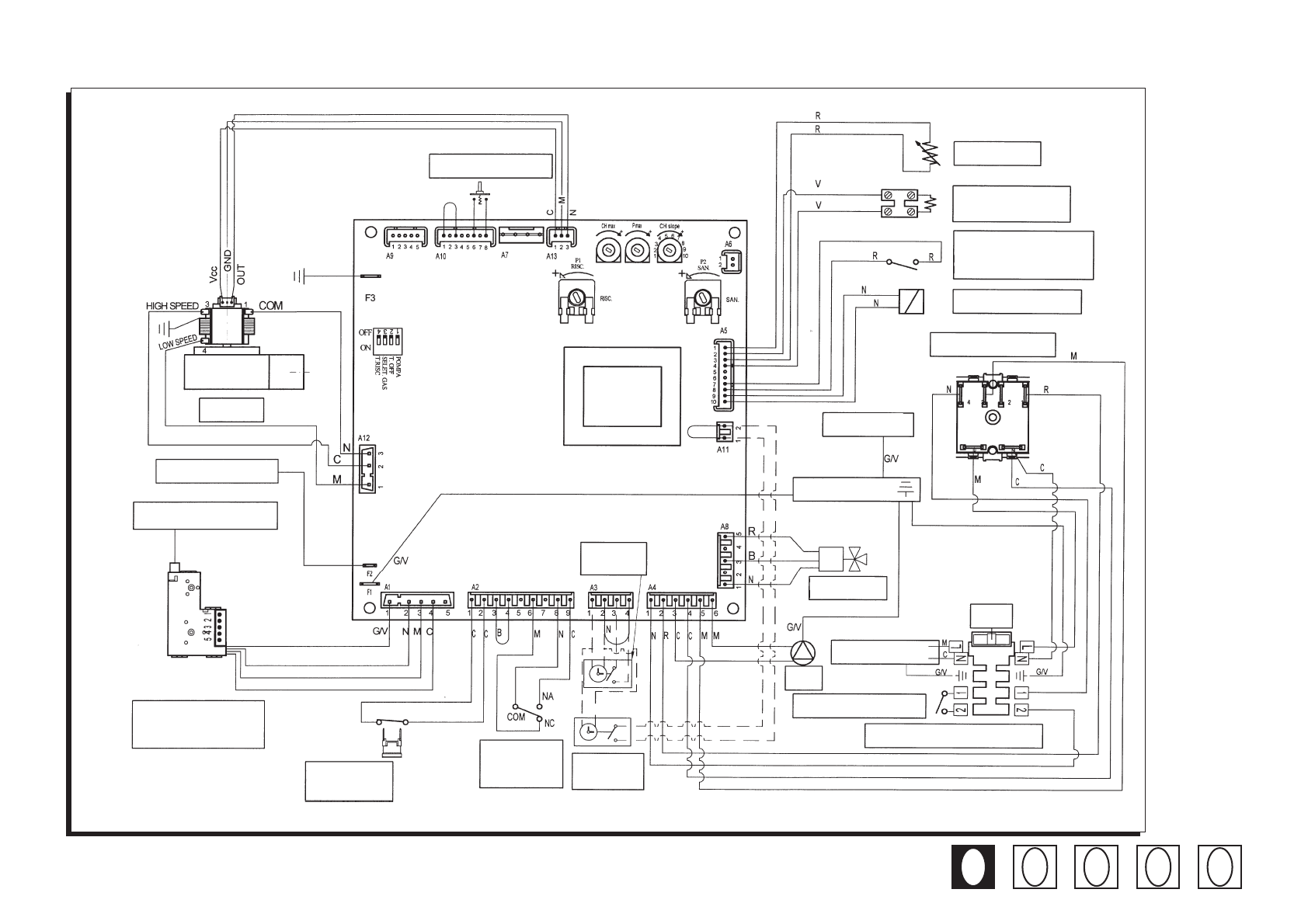

Монтажная сх
ема соединений
LUNA BLUE 1
.240 F
i
0303_1201
КЛЕММНЫЙ ЩИТОК ПИТАНИЯ
ЦВЕТ КАБЕЛЕЙ
С = голубой
М = коричневый
N = черный
R = красный
G/V = желто-зеленый
В = белый
ДАТЧИК КОМНАТНОЙ ТЕМПЕРАТУРЫ
220 В
НАСОС
СЕТЬ ЭЛЕКТРОПИТАНИЯ
ПЛАВКИЙ
ПРЕДОХРАНИТЕЛЬ
ТРЕХХОДОВОЙ
КЛАПАН
КЛЕММНЫЙ ЩИТОК
ЗАЗЕМЛЕНИЯ
РАМА КОТЛА
ПЕРЕКЛЮЧАТЕЛЬ ЛЕТО/ЗИМА -
ВОССТАНОВЛЕНИЕ
МОДУЛЯТОР ГАЗОВОГО КЛАПАНА
МИКРОВЫКЛЮЧАТЕЛЬ
ДИФФЕРЕНЦИАЛЬНОГО РЕЛЕ
ГИДРАВЛИЧЕСКОГО ДАВЛЕНИЯ
ЗАЖИМЫ ДЛЯ ЗОНДА НТК
ПРИОРИТЕТНОГО ВКЛЮЧЕНИЯ
СИСТЕМЫ ХОЗЯЙСТВЕННОЙ ВОДЫ
ЗОНД НТК СИСТЕМЫ
ОТОПЛЕНИЯ
КНОПКА ЧИСТКИ ДЫМОХОДА
ВЕНТИЛЯТОР
ДЕТЕКТОР ПЛАМЕНИ
ЭЛЕКТРОД ЗАЖИГАНИЯ
СОЕДИНИТЕЛЬНАЯ КОРОБКА
ВОСПЛАМЕНИТЕЛЯ ГАЗОВОГО
КЛАПАНА SIT
ЗАЩИТНЫЙ
ТЕРМОДАТЧИК
ДИФФЕРЕНЦИАЛЬНОЕ
РЕЛЕ ТЕМПЕРАТУРЫ
ДЫМОВЫХ ГАЗОВ
ПРОГРАММИРУЮЩЕЕ
УСТРОЙСТВО
ОТОПЛЕНИЯ
ПРОГРАММАТОР
ГОРЯЧЕЙ ВОДЫ
