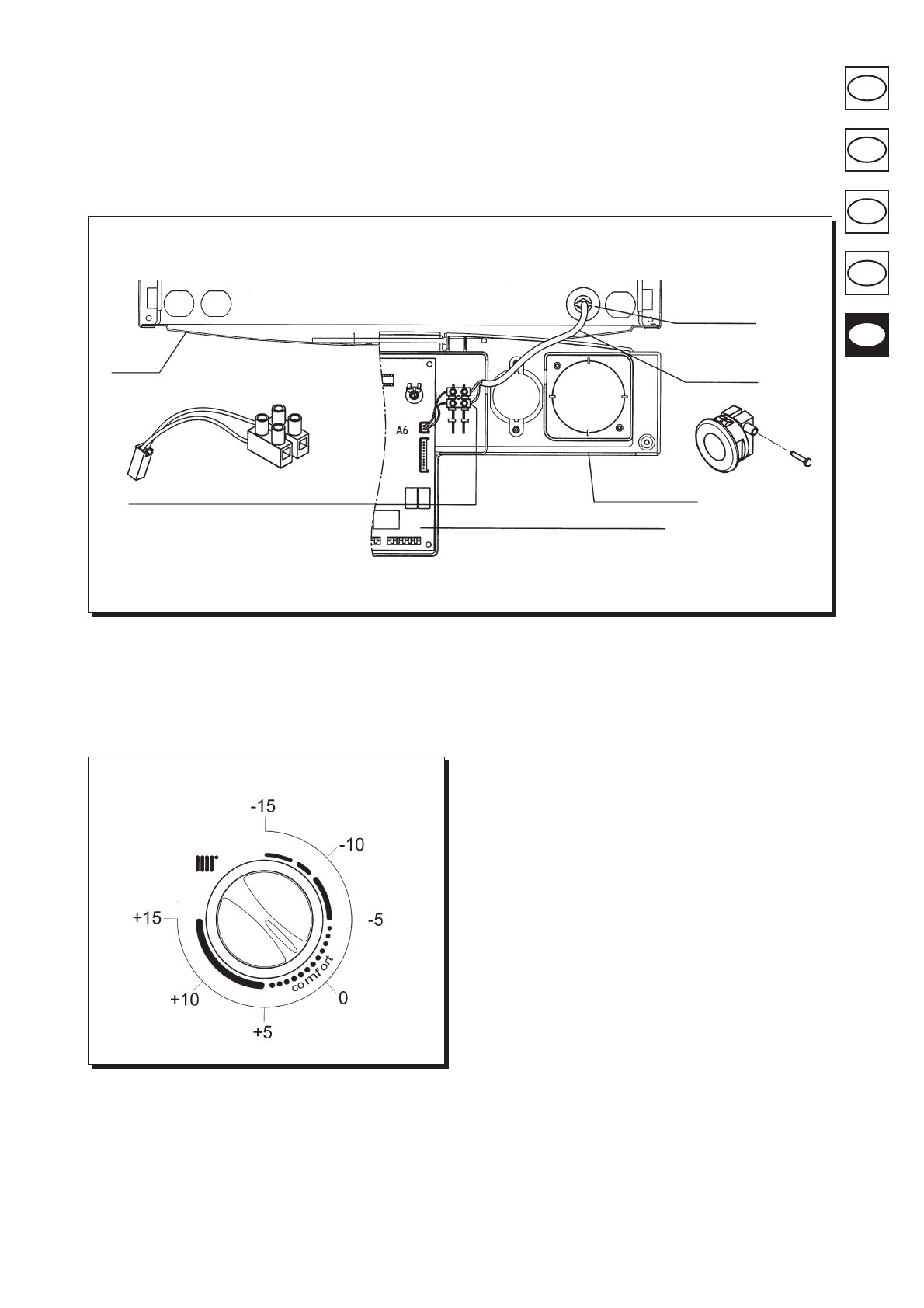

Подключение внешнего зонда

К котлу может быть подключен внешний зонд, который поставляется
по запросу.
Осуществить подключение согласно нижеприведенному рисунку и
приложенной к зонду инструкции.
Если котел оснащается климатическим регулятором QАА73, зонд
должен быть подключен к нему следующим образом: отсоединить
кабель зонда от соответствующего клеммного щитка и присоединить
его к зажимам S.EXT клеммного щитка, поставленного вместе с QАА73
(см. рис. 24), а затем подключить внешний зонд к этим зажимам.

010829_0500

Рисунок 23

Регулировка смещения (offset)

П р и   п од к л ю ч е н н о м   в н е ш н е м   з о н д е   р е г у л и ру ю щ е е   ус т р о й с т в о
температуры системы отопления (см. рис. 23) служит для смещения
(offset) кривых отопления, как описано дальше.

010604_0900

КОТЕЛ

К Л Е М М Н Ы Й   Щ И ТО К   С О Е Д И Н Е Н И Я
ВНЕШНЕГО ЗОНДА

ПЛАТА

КРЫШКА

КАБЕЛЬ ЗОНДА

КАБЕЛЬНАЯ МУФТА

Рисунок 22
