134

Если вставляется колено под 90°, общая длина трубопровода
сокращается на 0,5 метра.
Если вставляется колено под 45°, общая длина трубопровода
сокращается на 0,25 метра.

Муфта шибера забираемого воздуха

П е р еход н а я м у ф та в ы п ус к н о го
трубопровода

Крепежный хомут

9910071000

Колено под 90°, поворачиваемое на 360°, позволяет осуществить
присоединение котла к выпускному/всасывающему трубопроводу в
любом направлении. Его можно также использовать в качестве
дополнительной соединительной детали трубопровода или колена под
45°.

Для подробных указаний по монтажу принадлежностей, просим Вас
ознакомиться с приложенной к ним инструкцией.

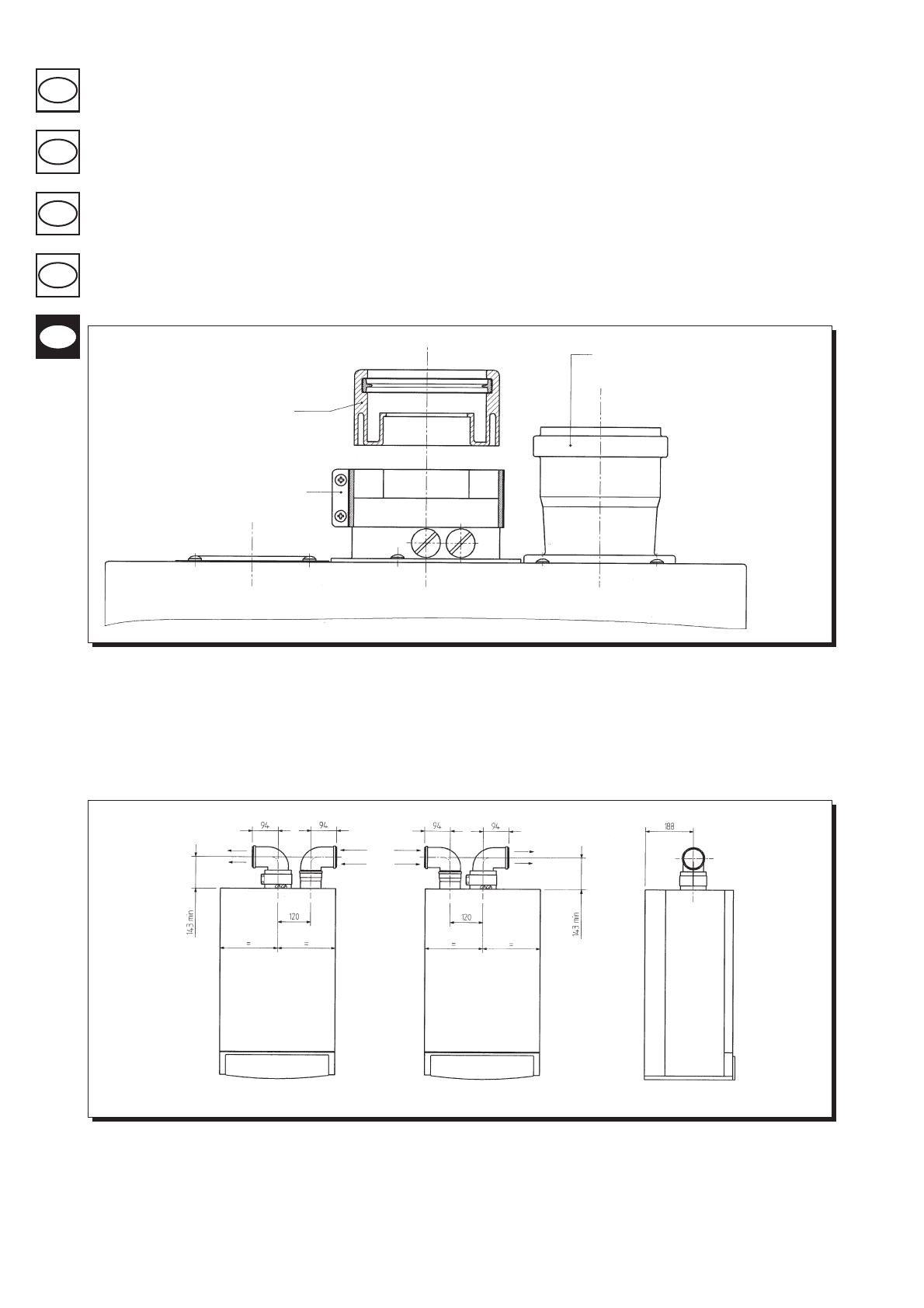

... отдельные всасывающие/выпускные трубопроводы

Трубопроводы этого типа позволяют выпускать отработавшие газы как
вне здания, так и в отдельные дымоходы.
Точка забора воздуха для горения и точка выпуска отработавших газов
могут быть размещены в разных местах.
Сдвоенный соединительный блок поставляется в комплекте с
переходной муфтой (100/80) для выпускного трубопровода и муфтой
для всасывающего трубопровода, которую можно расположить либо
слева, либо справа от муфты выпускного трубопровода в зависимости
от требований.
Снятые с заглушки винты и прокладка используются для монтажа
муфты всасывающего трубопровода.
Если котел присоединяется к трубопроводам этого типа, необходимо
снять с него диафрагму.

010417_0100

мин. 1
