Подключение климатического
регулятора QАА73

Для присоединения климатического регулятора QАА73 к электронной
плате котла необходимо использовать специальную интерфейсную
плату, которая поставляется по запросу.
Эту плату следует подключить к соединителю А7 на электронной плате
котла. Регулятор QАА73 должен быть присоединен к зажимам (+) и (-)
клеммного щитка, поставленного вместе с ним. Для этого соединения
не нужно соблюдать полярность (см. рис. 24).
Для монтажа вышеуказанного клеммного щитка в котлах моделей LUNA
BLU 1.180 i и 1.240 Fi необходимо вынуть из своего гнезда имеющийся
клеммный щиток для соединения бойлера. Этот клеммный щиток можно
все же оставить в свободном состоянии внутри панели управления.

Необходимо снять перемычку с зажимов 1 и 2 клеммного щитка
питания (см. рис. 11), предназначенную для присоединения датчика
комнатной температуры.

Для правильного монтажа и использования этих принадлежностей
просим ознакомиться с приложенной к ним инструкцией.
В инструкции для регулятора QАА73 содержатся также необходимые
указания по:
- программированию задаваемых пользователем параметров;
- выбору языка;
- использованию информационной клавиши.

0101

17_0300

Винт

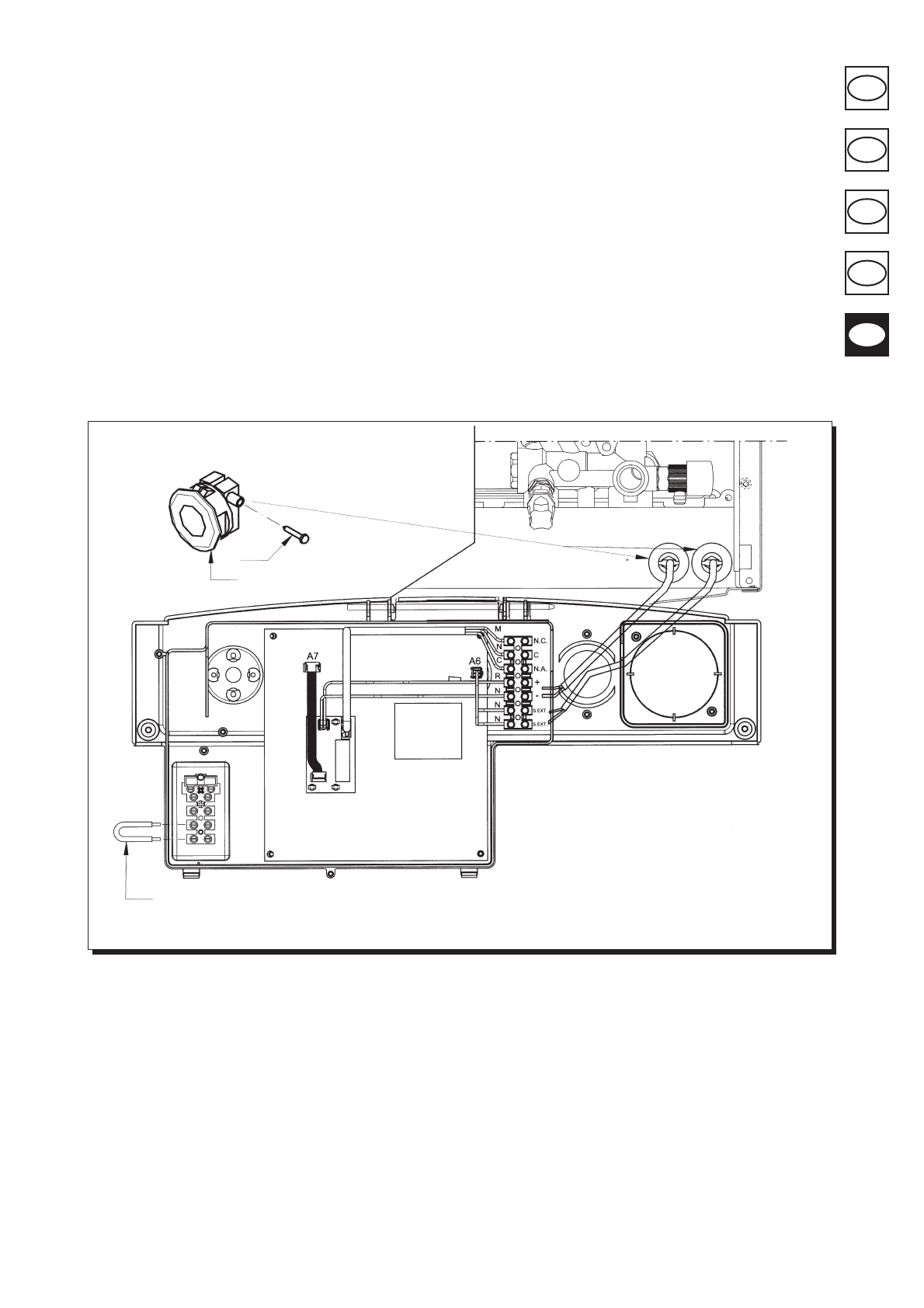

Рисунок 24

Кабельная муфта

СНЯТЬ ПЕРЕМЫЧКУ

ЛЕГЕНДА
N.C.

Размыкающий контакт

N.O.

Замыкающий контакт

S.EXT

Внешний зонд

+

Зажим для QАА73

-

Зажим для QАА73

ЦВЕТ КАБЕЛЕЙ
M

коричневый

N

черный

C

голубой

R

красный
