4 Подготовка

Руководство по монтажу и эксплуатации

7

RYYQ+RYMQ+RXYQ8~20T7Y1B
Система кондиционирования VRV IV
4P370473-1C – 2016.07

Модель

Описание

RYYQ8~20

(a)

Одноблочная модель с постоянным
обогревом.

RYYQ22~54

(a)

Многоблочная модель с постоянным
обогревом (состоит из 2-х или 3-х
модулей RYMQ).

RXYQ8~20

Одноблочная модель с непостоянным
обогревом.

RXYQ22~54

Многоблочная модель с непостоянным
обогревом (состоит из 2-х или 3-х
модулей RXYQ).

(a)

Модели серии RYYQ обеспечивают постоянный
комфорт во время работы в режиме размораживания.

Наличие  некоторых  функций  зависит  от  типа  выбранного
наружного  блока.  На  это  будет  обращаться  внимание  в  данном
руководстве  по  монтажу.  Отдельные  функции  реализуются  в
некоторых моделях эксклюзивно.

Эти

блоки

предназначены

для

наружного

монтажа

и

применения  в  режиме  теплового  насоса  для  воздухо-
воздушного и воздухо-водяного теплообмена.

Теплопроизводительность

этих

блоков

(при

одиночном

использовании)

составляет

от

25

до

63

кВт,

а

хладопроизводительность

–

от

22,4

до

56

кВт.

Теплопроизводительность

многоблочной

системы

может

достигать 168 кВт, а хладопроизводительность – 150 кВт.

Наружный  блок  рассчитан  на  работу  в  режиме  обогрева  при
температуре  окружающей  среды  от  –20°C  по  влажному
термометру  до  15,5°C  по  влажному  термометру,  а  в  режиме
охлаждения  –  от  –5°C  по  сухому  термометру  до  43°C  по  сухому
термометру.

3.2

Компоновка системы

ИНФОРМАЦИЯ

При

использовании

внутренних

блоков

FXTQ

действуют

другие

требования.

См.

раздел

"4.2.4  Требования  в  случае  использования  внутренних
блоков FXTQ" на стр. 10

.

ПРИМЕЧАНИЕ

Монтаж

системы

не

следует

выполнять

при

температуре ниже –15°C.

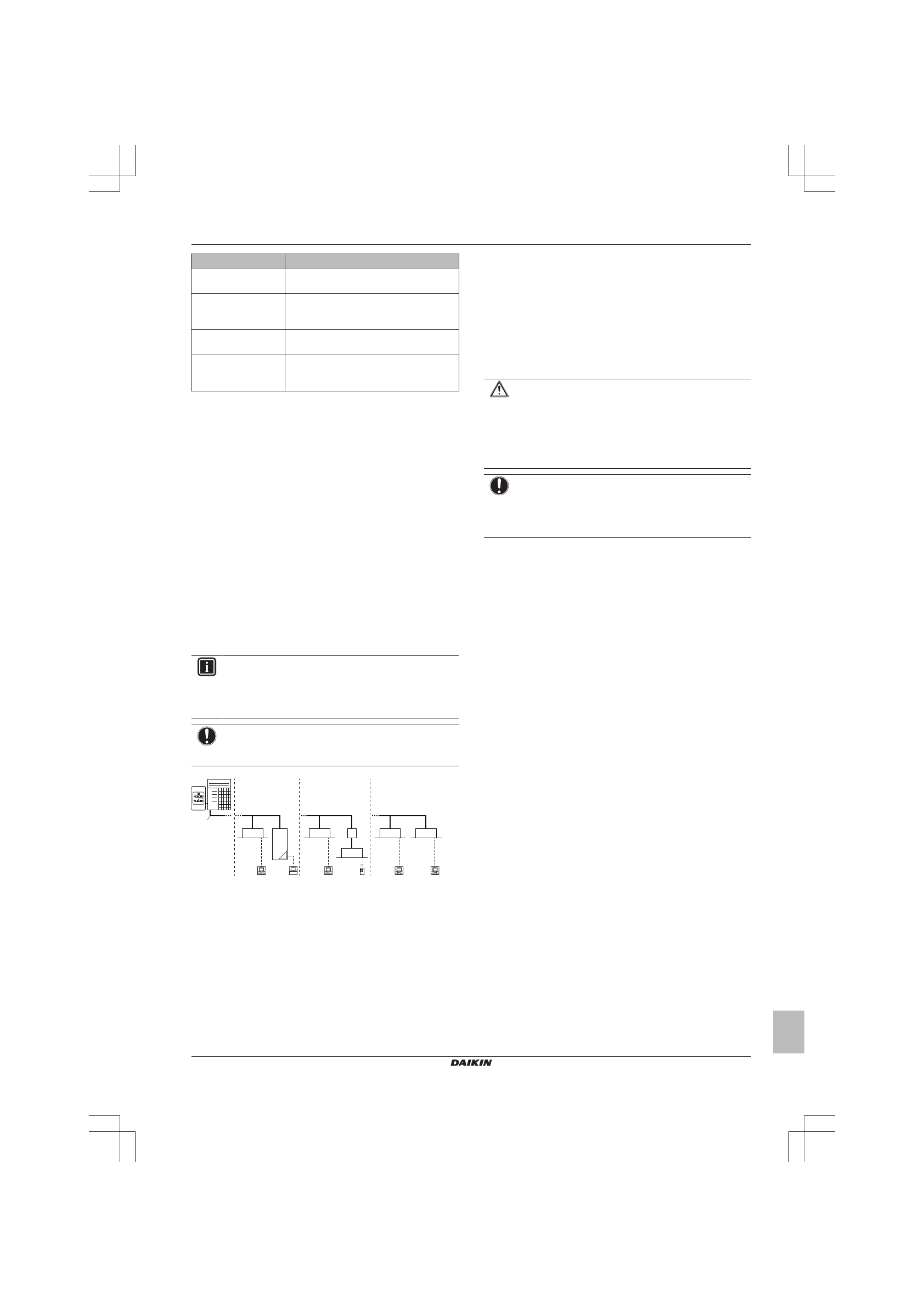

g

c

g

g

h

g

g

c

c

c

d

f

e

b

i

a

a

Наружный блок системы VRV IV на основе теплового
насоса

b

Трубопровод хладагента

c

Внутренний блок системы VRV с непосредственным
расширением (DX)

d

Гидроблок VRV LT (HXY080/125)

e

Блок BP [требуется для подключения наружных блоков
Residential Air (RA) или Sky Air (SA) с
непосредственным расширением (DX)]

f

Внутренние блоки Residential Air (RA) с
непосредственным расширением (DX)

g

Пользовательский интерфейс (выделенный в
зависимости от типа внутреннего блока)

h

Пользовательский интерфейс (беспроводной,
выделенный в зависимости от типа внутреннего блока)

i

Дистанционный переключатель работы на охлаждение/
обогрев

4

Подготовка

4.1

Подготовка места установки

4.1.1

Требования к месту установки
наружного блока

Соблюдайте  правила  организации  пространства.  См.  раздел
«Технические данные».

ПРЕДОСТЕРЕЖЕНИЕ

Данный  аппарат  не  предназначен  для  широкого
пользования,  установку  необходимо  выполнить  в
защищенном месте, исключающем легкий доступ.

Эта  система,  состоящая  из  внутренних  и  наружных
блоков,  предназначена  для  установки  в  коммерческих
и промышленных зданиях.

ПРИМЕЧАНИЕ

Данное  изделие  относится  к  классу  А.  В  бытовых
условиях это изделие может создавать радиопомехи. В
случае  их  возникновения  пользователю  следует
принять адекватные меры.
