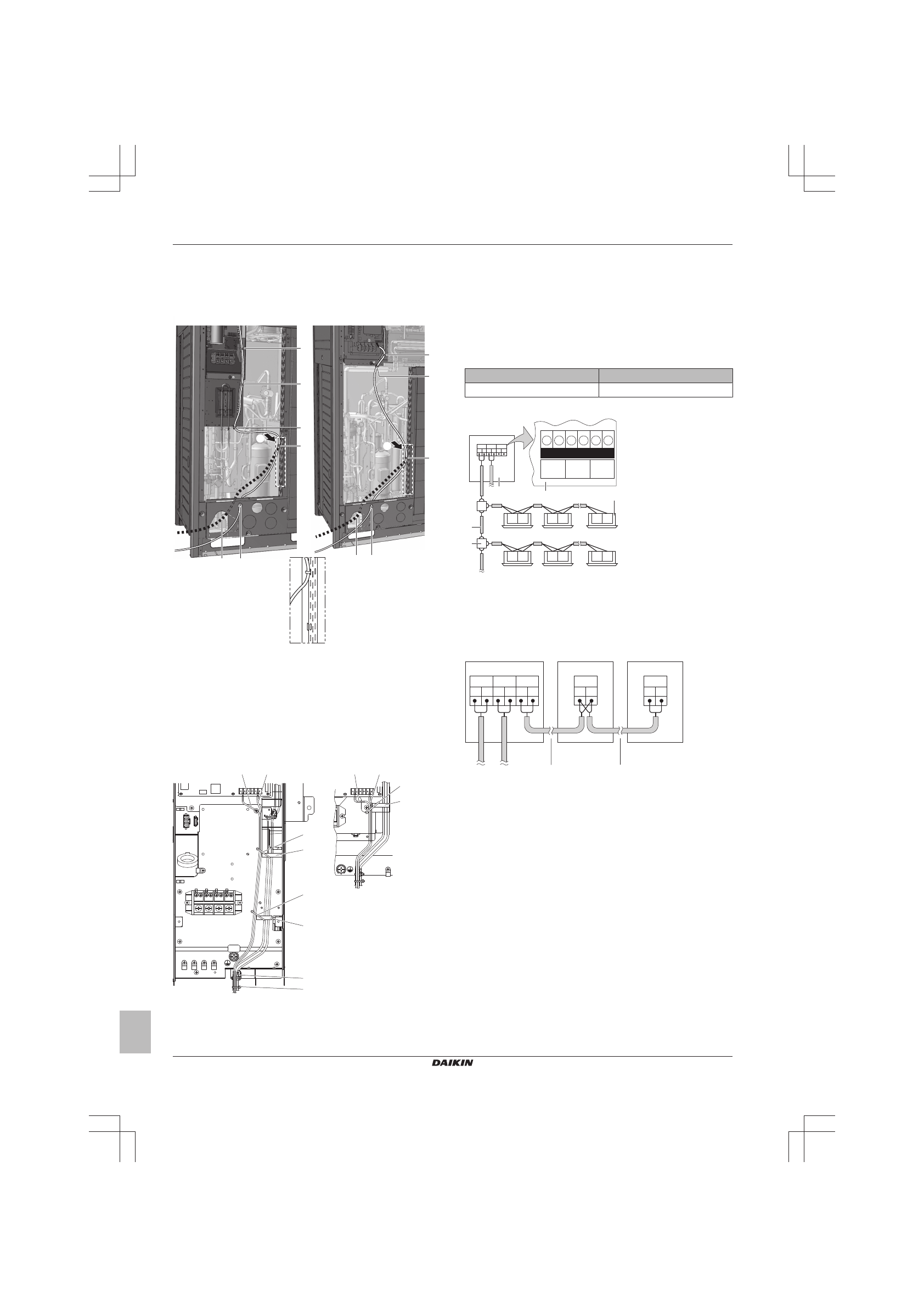

5 Монтаж

Руководство по монтажу и эксплуатации

26

RYYQ+RYMQ+RXYQ8~20T7Y1B

Система кондиционирования VRV IV

4P370473-1C – 2016.07

5.7.3

Прокладка линий электропитания и
управления

Электропроводку  управления  можно  вводить  в  блок  только
спереди. Прикрепите её к верхнему монтажному отверстию.

b

a

A

b a

c

c

c

d

c

d

c

8~12 HP

14~20 HP

A

A

a

Проводка управления (вариант 1)

(a)

b

Проводка управления (вариант 2)

(a)

. Прикрепите

электропроводку к изоляции труб с помощью
обхватных петель.

c

Обхватная петля. Заводская слаботочная
электропроводка.

d

Обхватная петля.

(a)

Необходимо высвободить выбивное отверстие.
Закройте отверстие во избежание проникновения
насекомых и грязи.

L1

L2

L3

N

c

d

c

d

d

d

c

c

a

b

a

b

8~12 HP

14~20 HP

Прикрепите к указанным пластиковым скобам с использованием
приобретаемых на внутреннем рынке крепежных материалов.

a

Проводка, соединяющая блоки (внутренний-наружный)
(F1/F2 слева)

b

Внутренняя электропроводка управления (Q1/Q2)

c

Пластмассовая скоба

d

Хомуты, приобретаемые по месту установки

5.7.4

Подключение электропроводки
управления

Проводка,  идущая  из  внутренних  блоков,  подключается  к
клеммам F1/F2 (In-Out) платы наружного блока.

Момент затяжки клемм проводки управления:

Размер винта

Момент затяжки (Н•м)

M3,5 (A1P)

0,80~0,96

Система с одним наружным блоком

F

1

F

2

F

1

F

2

Q

1

Q

2

F1

F1

F2

F2 Q1 Q2

F1   F2

F1   F2

F1   F2

F1   F2

F1   F2

F1   F2

b
c

a

d

e

TO IN/D UNIT TO OUT/D UNIT TO MULTI UNIT

A1P

a

Печатная плата наружного блока (A1P)

b

Используйте провода в металлической оплетке с
экранированием (двухжильные) (без полярности)

c

Клеммная колодка (приобретается по месту установки)

d

Внутренний блок

e

Наружный блок

Система с несколькими наружными блоками

F1 F2 F1 F2 Q1 Q2

Q1 Q2

A1P

d

d

e

f

b

a

c

Q1 Q2

a

Блок A (главный наружный блок)

b

Блок B (подчиненный наружный блок)

c

Блок C (подчиненный наружный блок)

d

Управление ведущими/подчиненными блоками (Q1/Q2)

e

Управление наружными/внутренними блоками (F1/F2)

f

Подключение наружного блока или другой системы (F1/
F2)

▪ Проводка,  соединяющая  наружные  блоки  в  составе  одной

системы  трубопроводов,  подключается  к  клеммам  Q1/Q2  (Out
Multi).  Подключение  этих  проводов  к  клеммам  F1/F2  приведет
к сбоям в работе системы.

▪ Проводка  для  других  систем  подключается  к  клеммам  F1/F2

(Out-Out) платы того наружного блока, к которому подключена
соединительная проводка внутренних блоков.

▪ Базовым  является  наружный  блок,  к  которому  подключена

соединительная проводка внутренних блоков.

5.7.5

Отделочная обмотка электропроводки
управления

После  монтажа  проводов  управления  внутри  блока  обмотайте
их  вокруг  прокладываемых  по  месту  установки  трубопроводов
хладагента  с  помощью  отделочной  ленты,  как  показано  на
приведенной ниже иллюстрации.
