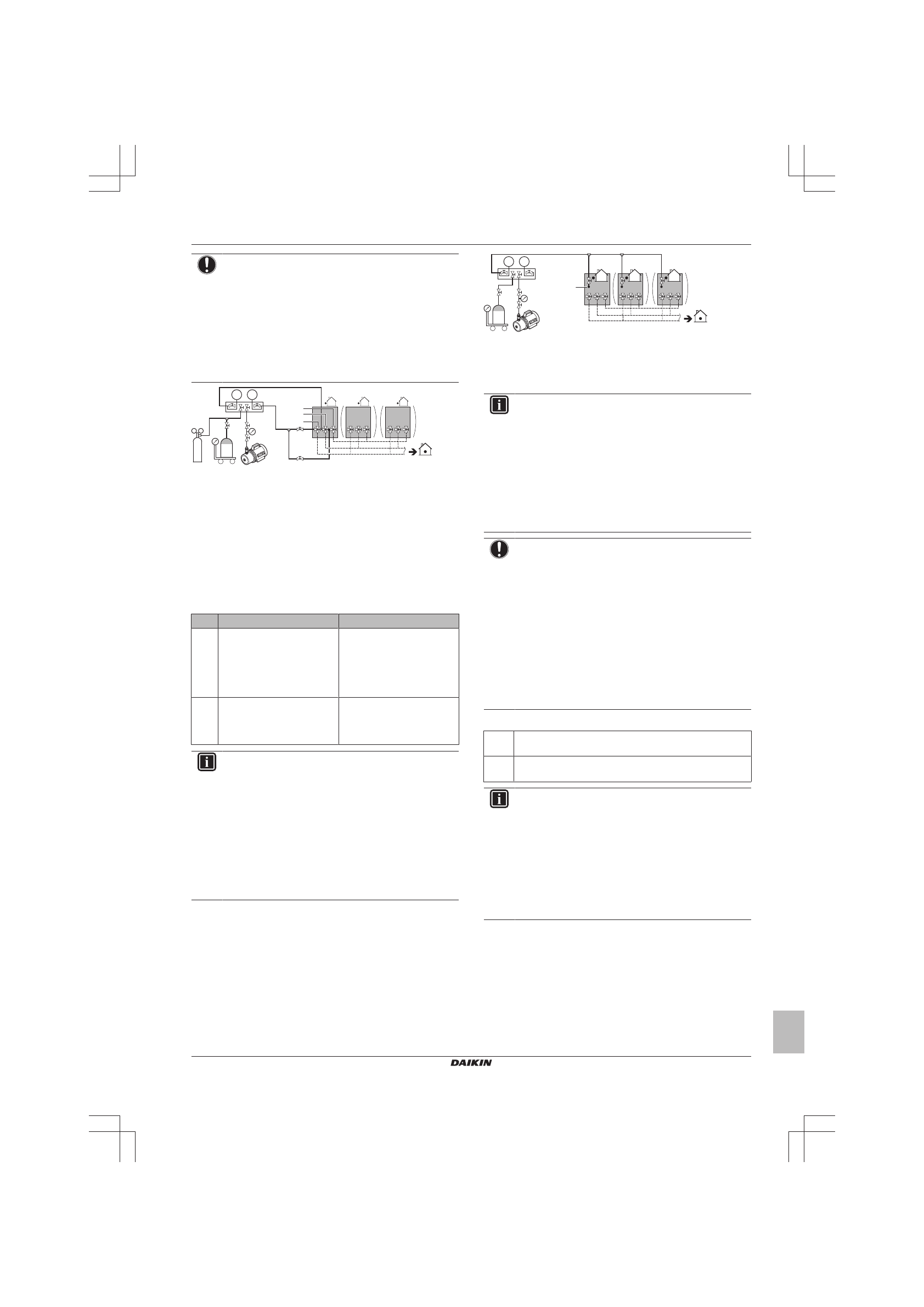

5 Монтаж

Руководство по монтажу и эксплуатации

23

RYYQ+RYMQ+RXYQ8~20T7Y1B
Система кондиционирования VRV IV
4P370473-1C – 2016.07

ПРИМЕЧАНИЕ

Предварительная  заправка  выполняется  только  через
контур  жидкого  хладагента.  Перекрыв  клапан  A,
отсоедините  коллектор  от  контура  газообразного
хладагента.

Стабилизирующая

магистраль

заполняется  ТОЛЬКО  для  того,  чтобы  нарушить
вакуум.

Заполнив

стабилизирующую

магистраль

максимум  до  0,05  МПа,  перекройте  клапан  C  и
отсоедините

его

от

коллектора.

Продолжайте

предварительную

заправку

только

через

контур

жидкого хладагента.

p< p>

R410A

N2

C

D

b

c

e

a

g

h

f

d

A

B

a

Редукционный клапан

b

Азот

c

Весы

d

Резервуар с хладагентом R410A (сифонная система)

e

Вакуумный насос

f

Запорный клапан в контуре жидкого хладагента

g

Запорный клапан в контуре газообразного хладагента

h

Запорный клапан стабилизирующей магистрали
(только RYMQ)

A

Клапан А

B

Клапан В

C

Клапан C

D

Клапан D

4

Выберите один из вариантов:

Если…

то…

4a

рассчитанное
дополнительное количество
хладагента будет
заправлено в результате
изложенной выше
предварительной заправки,

Перекрыв клапаны D и В,
отсоедините коллектор от
контура жидкого
хладагента.

4b

предварительная заправка
не обеспечила заправку
всего необходимого
количества хладагента,

Перекрыв клапаны D и В,
отсоедините коллектор от
контура жидкого хладагента
и выполните действия 5~6.

ИНФОРМАЦИЯ

Если

заправка

всего

необходимого

количества

хладагента была обеспечена при выполнении действия
4  (предварительной  заправки),  впишите  количество
хладагента,  которое  было  добавлено,  в  прилагаемую  к
блоку  табличку  с  информацией  о  дополнительной
заправке  хладагента  и  нанесите  эту  табличку  на
обратную сторону передней панели блока.

Затем

введите

дополнительное

количество

хладагента, задействовав настройку [2-14].

Проведите  испытание  в  порядке,  изложенном  в
разделе

"7 Ввод в эксплуатацию" на стр. 32

.

Заправка хладагентом

5

Завершив

предварительную

заправку,

подсоедините

клапан  А  к  заправочному  отверстию,  чтобы  залить  через
него  остаток  дополнительного  количества  хладагента.
Откройте  все  запорные  клапаны  наружного  блока.  В  этот
момент клапан А должен оставаться перекрытым!

p< p>

R410A

a

c

d

b

A

a

Весы

b

Резервуар с хладагентом R410A (сифонная система)

c

Вакуумный насос

d

Отверстие для заправки хладагента

A

Клапан А

ИНФОРМАЦИЯ

В  системах  с  несколькими  наружными  блоками  не
требуется  подсоединять  все  заправочные  отверстия  к
резервуару с хладагентом.

Хладагент  будет  заправляться  со  скоростью  ±22  кг  в
час  при  наружной  температуре  30°C  по  сухому
термометру  или  ±6  кг  при  наружной  температуре  0°C
по сухому термометру.

Если  необходимо  ускорить  процесс  в  системе  с
несколькими

наружными

блоками,

подсоедините

резервуар с хладагентом к каждому наружному блоку.

ПРИМЕЧАНИЕ

▪ К

отверстию

для

заправки

хладагента

подсоединены  трубки  внутри  блока.  Трубопроводы
внутри  блока  уже  заправлены  хладагентом  на
заводе,

поэтому

будьте

осторожны

при

подсоединении заправочного шланга.

▪ После  добавления  хладагента  не  забывайте

закрывать

крышку

отверстия

для

заправки

хладагента.  Момент  затяжки  крышки  составляет
11,5-13,9 Н•м.

▪ Чтобы

равномерно

распределить

хладагент,

компрессору  может  потребоваться  для  запуска  ±10
минут  после  начала  работы  блока.  Это  не  является
признаком неисправности.

6

Продолжайте, выбрав один из вариантов:

6a

"5.6.6 Действие 6а: Автоматическая заправка
хладагента" на стр. 24

6b

"5.6.7 Действие 6b: Заправка хладагента вручную" на
стр. 24

ИНФОРМАЦИЯ

После заправки хладагента:

▪ Отметив дополнительное количество хладагента на

прилагаемой  к  блоку  бирке  со  сведениями  о
дозаправке,  закрепите  эту  бирку  на  обратной
стороне передней панели блока.

▪ Введите  дополнительное  количество  хладагента  в

систему, задействовав настройку [2‑14].

▪ Проведите  испытание  в  порядке,  изложенном  в

разделе

"7 Ввод в эксплуатацию" на стр. 32

.
