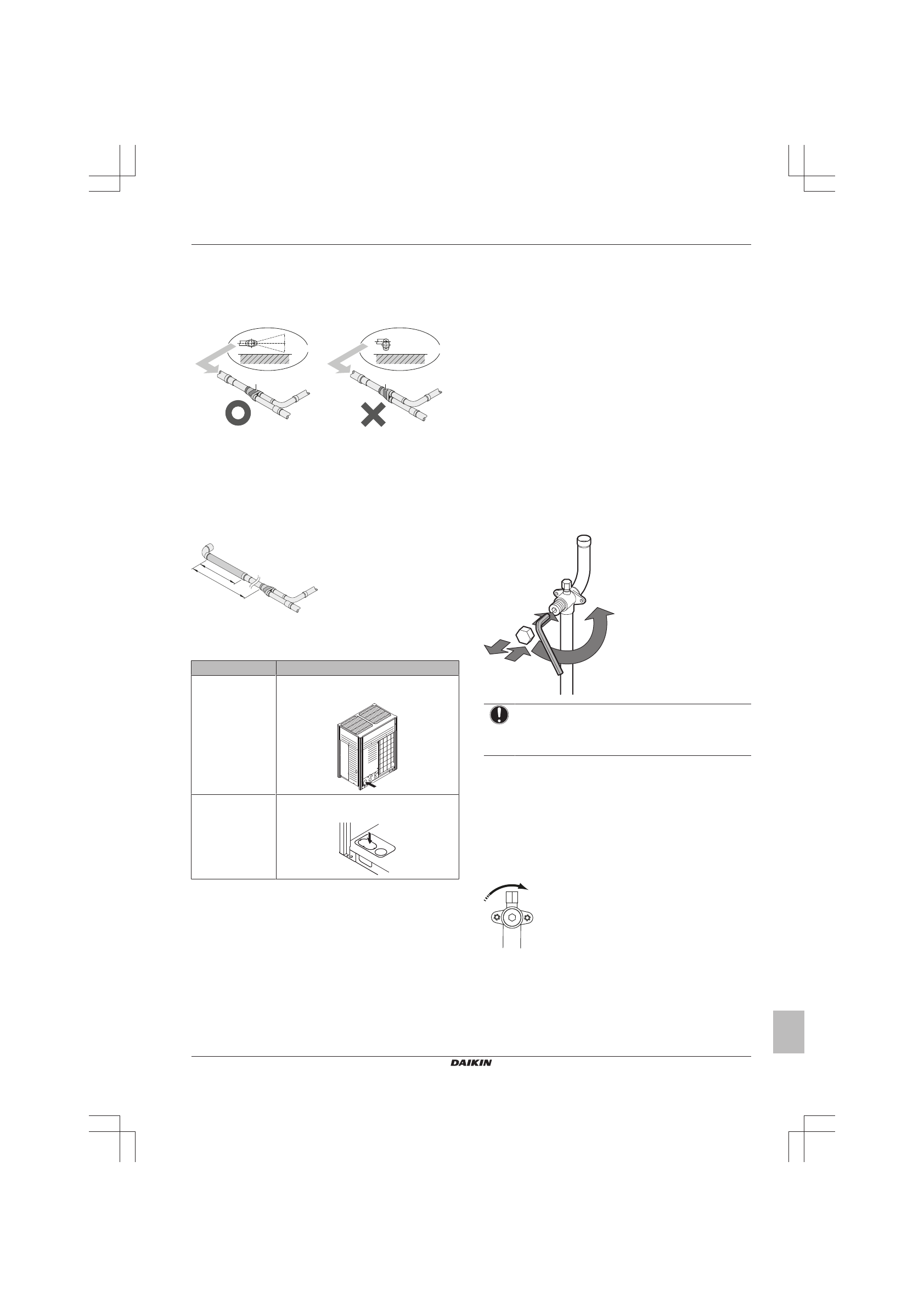

5 Монтаж

Руководство по монтажу и эксплуатации

15

RYYQ+RYMQ+RXYQ8~20T7Y1B
Система кондиционирования VRV IV
4P370473-1C – 2016.07

▪ Монтируйте

соединения

горизонтально,

чтобы

предупредительная

табличка

(а),

прикреплённая

к

соединению, оказалась сверху.

▪ Не наклоняйте соединение более чем на 7,5° (см. вид A).

▪ Не монтируйте соединение вертикально (см. вид B).

a

a

A

B

7.5°
7.5°

a

Расположение таблички "Внимание!"

X

Недопустимо

O

Допустимо

▪ Проследите  за  тем,  чтобы  трубопровод,  непосредственно

примыкающий  к  соединению,  был  абсолютно  прямым  на
участке  общей  длиной  не  менее  500  мм.  Обеспечить
абсолютно  прямой  участок  длиной  свыше  500  мм  можно
только

при

непосредственном

подсоединении

трубки,

прокладываемой  по  месту  установки,  длиной  не  менее
120 мм.

>120 mm

>500 mm

5.3.4

Системы с несколькими наружными
блоками: Выбивные отверстия

Подсоединение

Описание

Подсоединение
спереди

Для подсоединения высвободите
выбивные отверстия в передней панели.

Подсоединение
снизу

Высвободив выбивные отверстия в нижней
раме, пропустите трубопровод снизу.

5.3.5

Защита от загрязнения

Заблокируйте  все  щели  в  отверстиях  выхода  труб  и
электропроводки  с  помощью  герметизирующего  материала
(приобретается  на  внутреннем  рынке)  (в  противном  случае
производительность

блока

снизится,

также

возможно

проникновение в машину насекомых).

5.3.6

Применение запорного клапана с
сервисным отверстием

Обращение с запорным клапаном

▪ Следите  за  тем,  чтобы  во  время  работы  системы  все

запорные клапаны были открыты.

▪ Запорный  клапан  поставляется  с  завода  в  перекрытом

состоянии.

Как открывается запорный клапан

1

Снимите крышку запорного клапана.

2

Вставив в клапан шестигранный ключ, вращайте его против
часовой стрелки.

3

Когда  дальнейшее  вращение  запорного  клапана  станет
невозможно, прекратите вращение.

Результат:

Клапан открыт.

Чтобы  полностью  открыть  запорный  клапан  Ø19,1  мм  или
Ø25,4  мм,  вращайте  шестигранный  ключ,  применяя  крутящий
момент от 27 до 33 Н•м.

Неверный  крутящий  момент  может  привести  к  утечке
хладагента или к поломке головки запорного клапана.

1

2

3

4

ПРИМЕЧАНИЕ

Обратите  внимание  на  то,  что  крутящий  момент  в
указанном  диапазоне  применяется  только  тогда,  когда
нужно открыть запорные клапаны Ø19,1~Ø25,4 мм.

Как перекрывается запорный клапан

1

Снимите крышку запорного клапана.

2

Вставив  в  клапан  шестигранный  ключ,  вращайте  его  по
часовой стрелке.

3

Когда  дальнейшее  вращение  запорного  клапана  станет
невозможно, прекратите вращение.

Результат:

Клапан перекрыт.

Направление перекрытия:

Обращение с крышкой запорного клапана

▪ В  месте,  указанном  стрелкой,  крышка  запорного  клапана

обеспечивает  герметичное  соединение.  Следите  за  тем,
чтобы её не повредить.

▪ Не забудьте плотно затянуть крышку запорного клапана после

окончания  работы  с  клапаном.  Момент  затяжки  см.  в  таблице
ниже.
