5 Монтаж

Руководство по монтажу и эксплуатации

20

RYYQ+RYMQ+RXYQ8~20T7Y1B

Система кондиционирования VRV IV

4P370473-1C – 2016.07

Длина

трубопровода

Общая

производитель

ность

внутренних

блоков CR

(a)

Параметр A (кг)

8 HP

10~16 HP 18~20 HP

>30 м

50%≤CR≤70%

0

0,5

70%<CR≤85%

0,3

0,5

1,0

85%<CR≤105%

0,7

1

1,5

105%<CR≤130%

1,2

1,5

2,0

(a)

CR = коэффициент подсоединения.

ИНФОРМАЦИЯ

▪ При

использовании

моделей

с

несколькими

наружными

блоками

добавьте

общую

производительность всех модулей.

▪ За  длину  трубопровода  принимается  расстояние  от

наружного  блока  до  самого  дальнего  внутреннего
блока.

Модель

Параметр B (кг)

(a)

RYYQ8+RYYQ10+RYYQ12

0,9

RYYQ14+RYYQ16

1,1

RYYQ18+RYYQ20

1,3

(a)

Параметр B необходим ТОЛЬКО для моделей серии
RYYQ8~20, но НЕ применяется с моделями RXYQ8~54
и RYYQ22~54.

При  использовании  трубок  метрического  размера  необходимо
учитывать  весовой  коэффициент  в  соответствии  с  приведенной
ниже таблицей. Его следует подставить в формулу R.

Дюймовые трубки

Метрические трубки

Размер (Ø)

(мм)

Весовой

коэффициент

Размер (Ø)

(мм)

Весовой

коэффициент

6,4

0,022

6

0,018

9,5

0,059

10

0,065

12,7

0,12

12

0,097

15,9

0,18

15

0,16

—

—

16

0,18

19,1

0,26

18

0,24

22,2

0,37

22

0,35

ИНФОРМАЦИЯ

Окончательная  регулировка  заправки  производится  в
испытательной  лаборатории,  обратитесь  за  этим  к
поставщику.

5.6.4

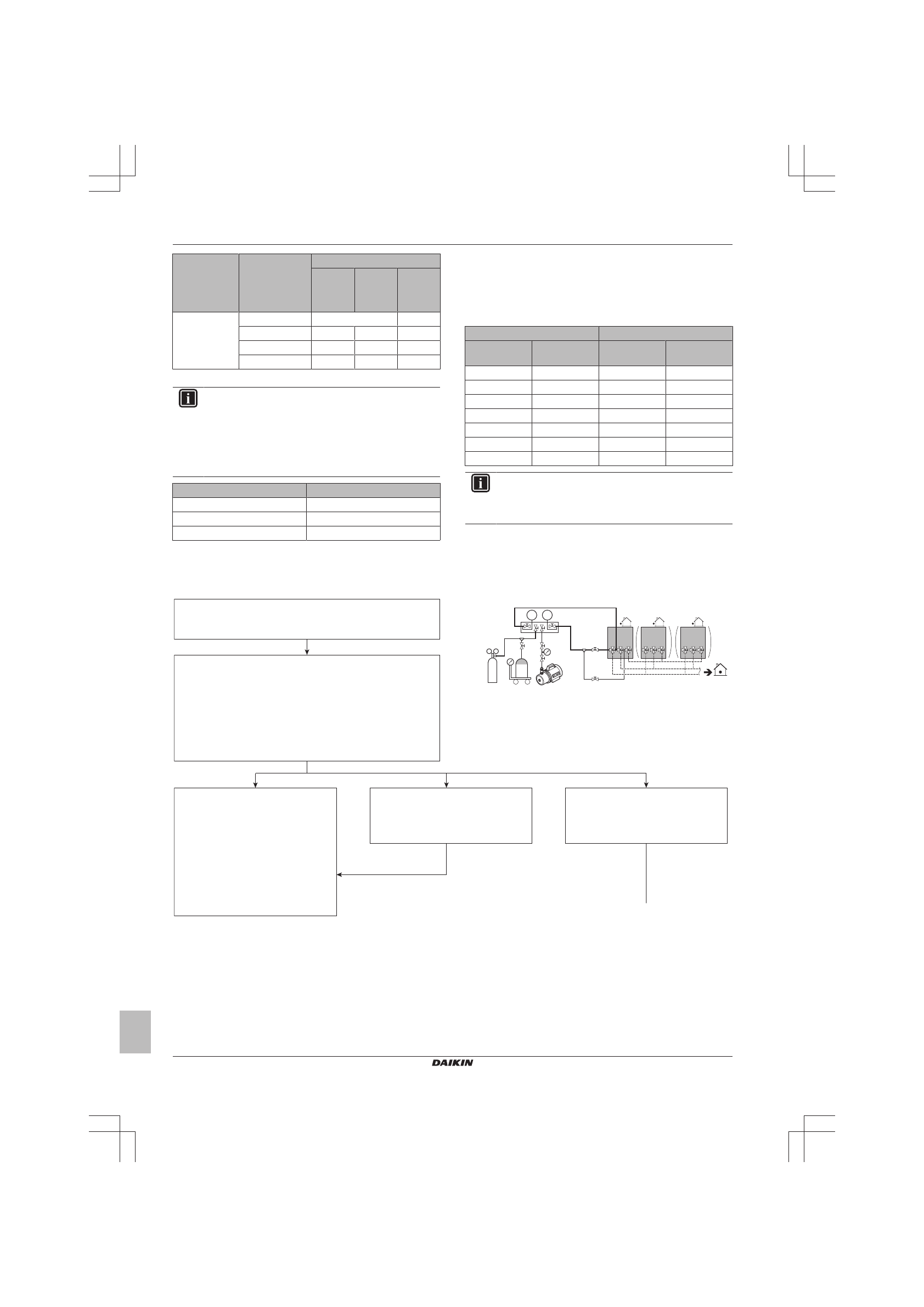

Порядок заправки хладагента: технологическая карта

Более подробную информацию см. в разделе

"5.6.5 Порядок заправки хладагента" на стр. 22

.

Предварительная заправка хладагентом

Шаг 1

Рассчитайте дополнительное количество хладагента для заправки:

R (кг)

Произошла перезаправка хладагента,

откачайте хладагент, чтобы R=Q

Шаг 2+3

•  Откройте клапаны C, D и B в направлении контура жидкого

хладагента и стабилизирующей магистрали

•  Заполнив стабилизирующую магистраль максимум до 0,05 МПа,

перекройте клапан C и отсоедините его от коллектора. Продолжайте

предварительную заправку только через контур жидкого хладагента

•  Выполните предварительную заправку: Q (кг)

Шаг 4а

•  Закройте клапаны D и B
•  Заправка завершена
•  Впишите количество в табличку

с информацией о дополнительной

заправке хладагента

•  Введите дополнительное количество

хладагента, задействовав настройку

[2-14]

•  Переходите к пробному запуску

Шаг 4b

Закройте клапаны D и B

R=Q

R>Q

R<Q

Продолжение на следующей странице >>

p<

p>

R410A

N2

C

D

A

B
