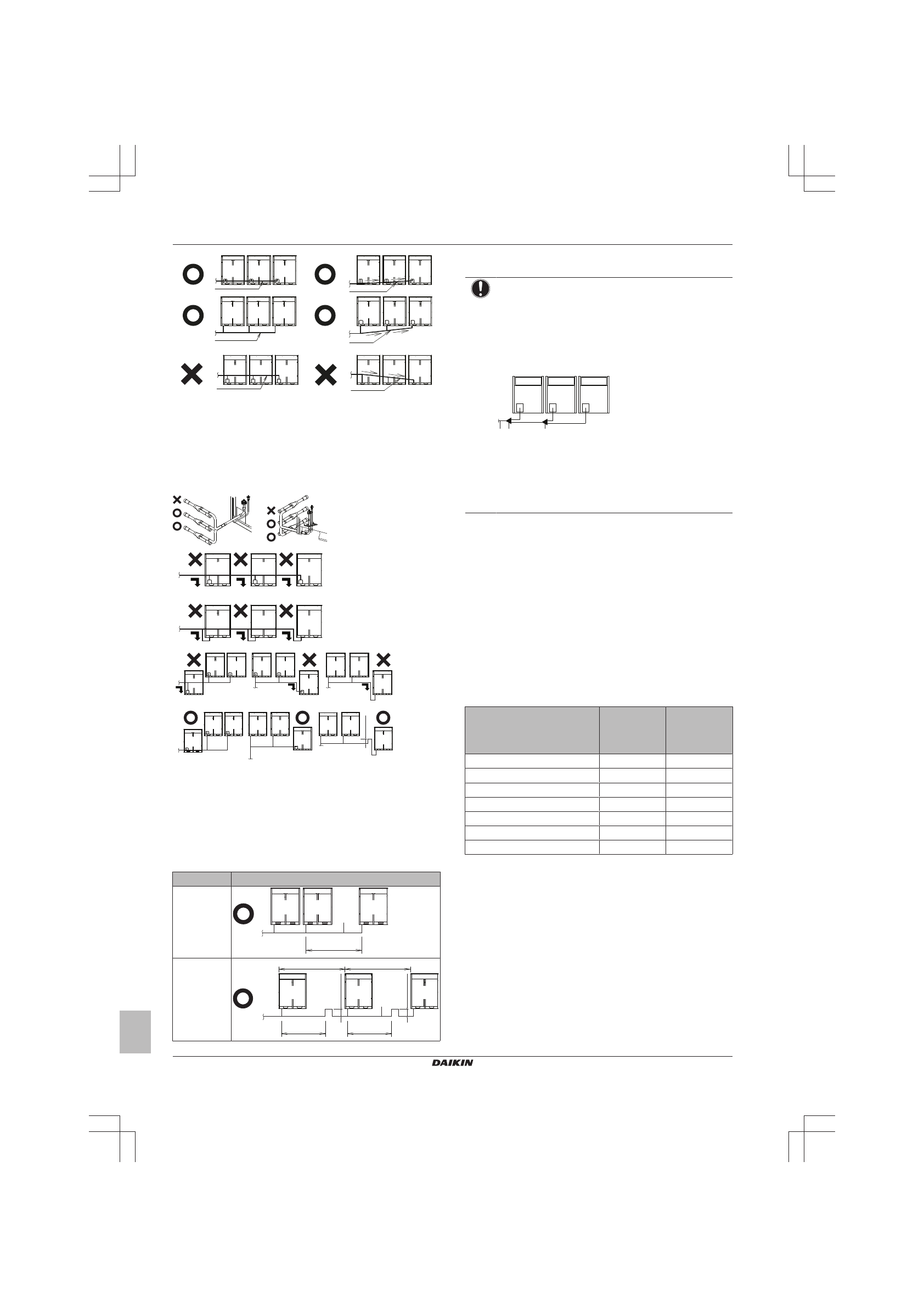

4 Подготовка

Руководство по монтажу и эксплуатации

12

RYYQ+RYMQ+RXYQ8~20T7Y1B

Система кондиционирования VRV IV

4P370473-1C – 2016.07

a

b

b

a

b

a

a

b

a
b

b

a

a

К внутреннему блоку

b

Трубки между наружными блоками

X

Недопустимо

O

Допустимо

▪ Во  избежание  задержки  масла  у  самого  дальнего  наружного

блока всегда подсоединяйте запорный клапан и трубки между
наружными  блоками  по  одной  из  4-х  допустимых  схем,
показанных на иллюстрации ниже.

a

b

b

b

a

b

b

b

a

b

a

b

a

b

a

a

a

≥200 mm

a

К внутреннему блоку

b

Масло собирается у самого дальнего наружного блока,
когда система останавливается

X

Недопустимо

O

Допустимо

▪ Если  длина  трубопровода  между  наружными  блоками

превышает  2  м,  создайте  в  трубопроводе  газообразного
хладагента  в  пределах  2  м  от  рефнета  подъем,  как  минимум,
на 200 мм.

Если…

то…

≤2 м

a

b

≤2 m

>2 м

a

≤2 m

≤2 m

≥200 mm

≥200 mm

b

>2 m

>2 m

a

К внутреннему блоку

b

Трубки между наружными блоками

ПРИМЕЧАНИЕ

Для  систем  с  несколькими  наружными  блоками
существуют  ограничения  по  порядку  подсоединения
трубопроводов  хладагента  между  наружными  блоками
во  время  монтажа.  Выполняйте  монтаж  с  учетом
следующих

ограничений.

Производительность

наружных  блоков  A,  B  и  C  должна  соответствовать
следующим ограничениям: A≥B≥C.

A

B

C

a b

c

a

 К внутренним блокам

b

  Комплект  трубок  для  подсоединения  нескольких

наружных блоков (первое ответвление)

c

  Комплект  трубок  для  подсоединения  нескольких

наружных блоков (второе ответвление)

4.3

Подготовка электрической
проводки

4.3.1

Требования к защитным устройствам

Электропитание  должно  быть  защищено  обязательными
защитными  устройствами,  а  именно:  главным  выключателем,
инерционными  плавкими  предохранителями  на  каждой  фазе  и
устройством  защиты  от  утечки  на  землю  в  соответствии  с
действующим законодательством.

Для стандартных сочетаний

Выбирать  размер  проводов  необходимо  в  соответствии  с
действующим  законодательством  на  основе  информации,
приведенной в таблице ниже.

Модель

Минимальны

й ток в цепи

Рекомендова

нные

предохраните

ли

RYYQ8/RYMQ8/RXYQ8

16,1 A

20 A

RYYQ10/RYMQ10/RXYQ10

22,0 A

25 A

RYYQ12/RYMQ12/RXYQ12

24,0 A

32 A

RYYQ14/RYMQ14/RXYQ14

27,0 A

32 A

RYYQ16/RYMQ16/RXYQ16

31,0 A

40 A

RYYQ18/RYMQ18/RXYQ18

35,0 A

40 A

RYYQ20/RYMQ20/RXYQ20

39,0 A

50 A

Для всех моделей:

▪ Фаза и частота: 3N~ 50 Гц

▪ Напряжение: 380–415 В

▪ Сечение  линии  управления:  0,75~1,25  мм

2

,  максимальная

длина составляет 1000 м. Если общая длина электропроводки
управления  превысит  эти  пределы,  возможны  сбои  передачи
данных.

Для нестандартных сочетаний

Рассчитайте

рекомендуемый

номинальный

ток

предохранителей
