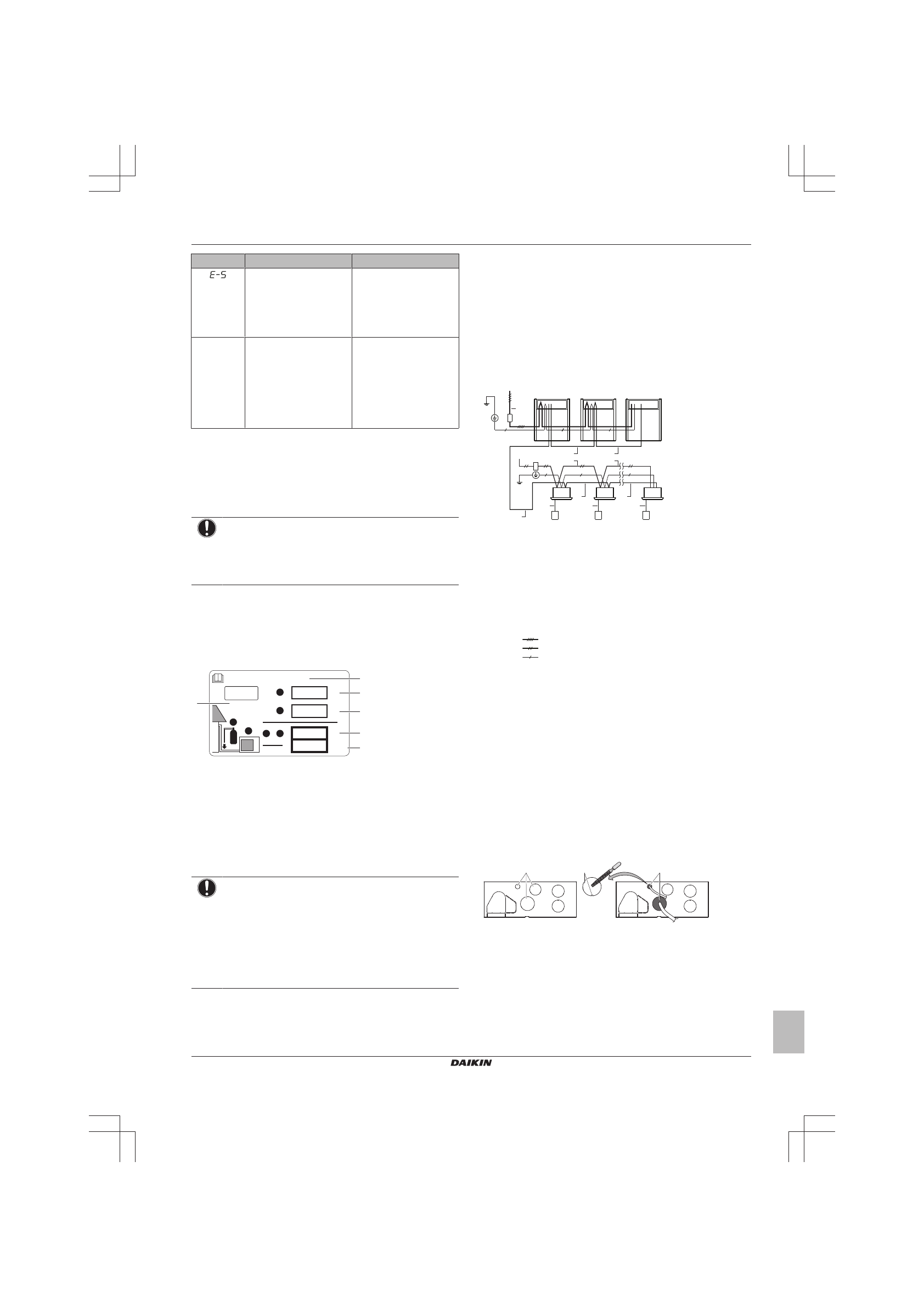

5 Монтаж

Руководство по монтажу и эксплуатации

25

RYYQ+RYMQ+RXYQ8~20T7Y1B
Система кондиционирования VRV IV
4P370473-1C – 2016.07

Код

Причина

Способ устранения

Установлен внутренний
блок, несовместимый с
функцией поиска утечек
(например, внутренний
блок RA DX, гидроблок и
т.п.)

См. требования к поиску
утечек.

Другой код

неисправно

сти

—

Немедленно закройте
клапан A. Выяснив
значение кода
неисправности, примите
соответствующие меры
(см.

"8.1 Устранение

неполадок по кодам
сбоя" на стр. 35

).

5.6.9

Что нужно проверить после заправки
хладагента

▪ Открыты ли все запорные клапаны?

▪ Записано  ли  в  табличку  с  информацией  о  дополнительной

заправке хладагента количество добавленного хладагента?

ПРИМЕЧАНИЕ

Не  забудьте  открыть  все  запорные  клапаны  после
(предварительной) заправки хладагента.

Работа  системы  при  закрытых  клапанах  приведет  к
поломке компрессора.

5.6.10

Наклейка этикетки с информацией о
фторированных газах,
способствующих созданию
парникового эффекта

1

Этикетка заполняется следующим образом:

b

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO

2

eq

GWP × kg

1000

=
=

+

kg

=

kg

=

GWP: XXX

RXXX

a

f

c

d
e

a

Если в комплект поставки блока входит этикетка о
наличии вызывающих парниковый эффект
фторсодержащих газов на нескольких языках (см.
принадлежности), отделите этикетку на подходящем
языке и наклейте ее поверх этикетки

a

.

b

Заводская заправка хладагентом: см. табличку с
наименованием блока

c

Объем дополнительно заправленного хладагента

d

Общее количество заправленного хладагента

e

Выбросы парниковых газов

 для общего количества

заправленного хладагента в тоннах CO

2

-эквивалента

f

ПГП = потенциал глобального потепления

ПРИМЕЧАНИЕ

В  Европе

выбросы  парниковых  газов

  для  полной

заправки  хладагента  в  системе  (выражаются  в  тоннах
CO

2

-эквивалента)  используются  для  определения

интервалов

технического

обслуживания.

Руководствуйтесь применимым законодательством.

Формула  для  расчета  выбросов  парниковых  газов:

значение  ПГП  для  хладагента  ×  общая  заправка
хладагента (кг) / 1000

2

Наклейте  этикетку  с  внутренней  стороны  наружного
агрегата возле жидкостного и газового запорных вентилей.

5.7

Подключение электропроводки

5.7.1

Прокладка электропроводки по месту
установки: общее представление

Электропроводка,  прокладываемая  по  месту  установки,  состоит
из  проводки  питания  (в  том  числе  заземления)  и  проводки,
соединяющей  внутренние  блоки  с  наружными  (=  проводки
управления).

Пример:

a

b

d

d

d

c

b

g

g

h

h

c

f

f

f

h

e

e

e

a

h

h

h

h

h

i

a

Электропитание по месту установки (с устройством
защиты от утечки на землю)

b

Главный выключатель

c

Заземление

d

Наружный блок

e

Внутренний блок

f

Интерфейс пользователя

g

Проводка электропитания в помещении
(экранированный кабель) (230 В)

h

Проводка управления (экранированный кабель) (16 В)

i

Проводка электропитания снаружи (экранированный
кабель)
Электропитание 3N~ 50 Гц
Электропитание 1~ 50 Гц
Заземление

5.7.2

Рекомендации по высвобождению
выбивных отверстий

▪ Чтобы  пробить  выбивное  отверстие,  ударьте  по  нему

молотком.

▪ После  высвобождения  выбивных  отверстий  рекомендуется

удалить заусенцы и окрасить края отверстий и прилегающие к
ним  участки  восстановительной  краской  во  избежание
образования ржавчины.

▪ Пропуская  электропроводку  через  выбивные  отверстия,  во

избежание

повреждения

проводов

оборачивайте

электропроводку  защитной  лентой,  прокладывайте  провода  в
таких  местах  через  приобретаемые  по  месту  установки
защитные  кабелепроводы  или  устанавливайте  в  выбивные
отверстия  приобретаемые  по  месту  установки  патрубки  или
резиновые втулки для ввода проводов.

a

b

c

d

a

Выбивное отверстие

b

Заусенец

c

Удалите заусенцы

d

Если есть вероятность проникновения в систему
насекомых через выбивные отверстия, заткните
отверстия упаковочным материалом (готовится на
месте).
