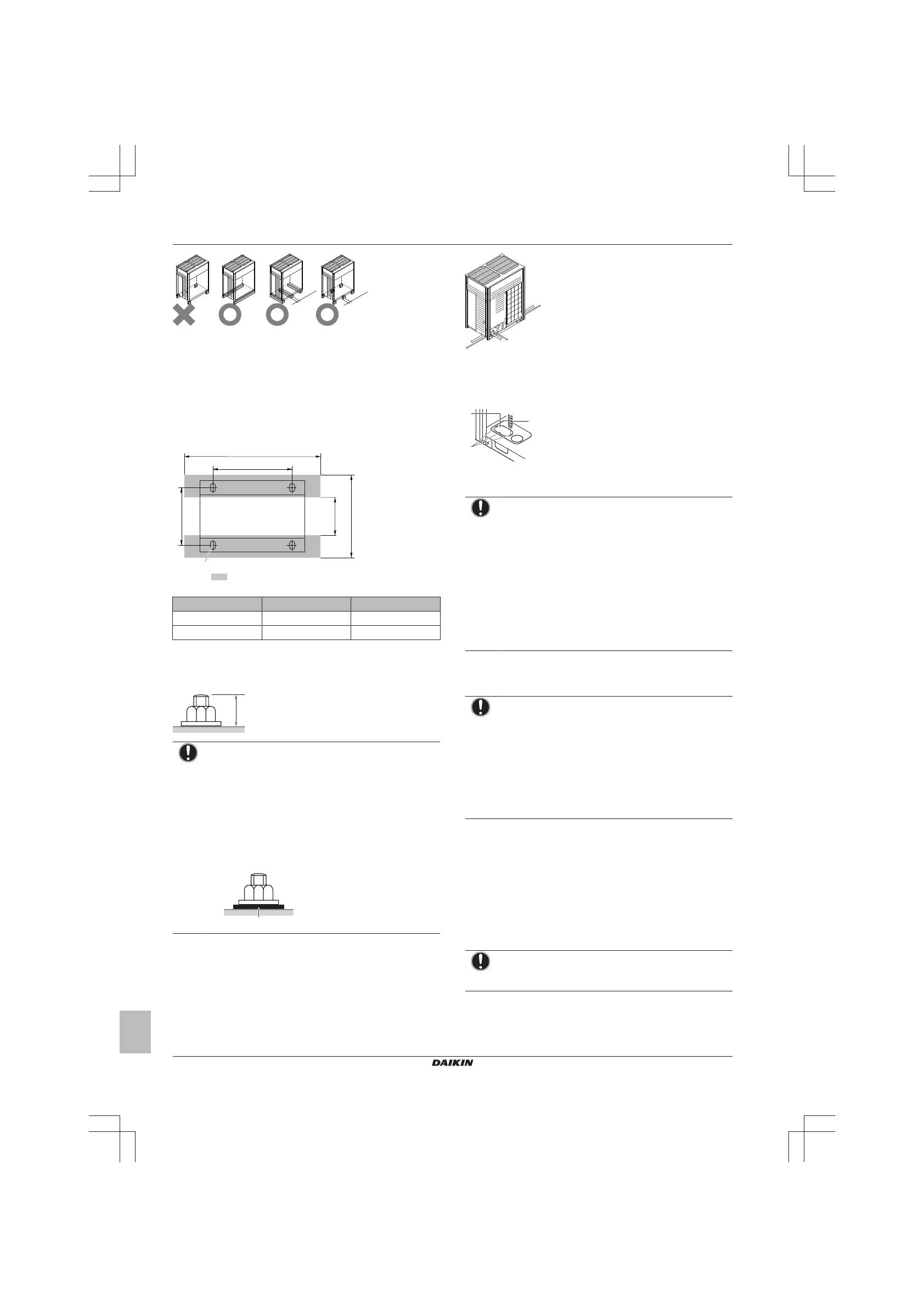

5 Монтаж

Руководство по монтажу и эксплуатации

14

RYYQ+RYMQ+RXYQ8~20T7Y1B

Система кондиционирования VRV IV

4P370473-1C – 2016.07

≥100 mm

≥100 mm

*

X

Недопустимо

O

Допустимо (

*

 = желательное размещение)

▪ Высота  основания  должна  составлять  не  менее  150  мм  от

пола.  В  местности,  где  возможно  выпадение  большого
количества  снега,  эту  высоту  необходимо  увеличить  в
зависимости от места установки и погодных условий.

▪ Блок  желательно  размещать  на  твердой,  ровной  опоре  (в

виде  рамы  из  стальных  балок  или  бетонного  основания).
Площадь  опоры  должна  превышать  область,  помеченную
серым.

729

≤613

≥929

≥

AB

AA

a

(mm)

Минимально допустимая опора

a

Точка крепления (4×)

HP

AA

AB

8~12

766

992

14~20

1076

1302

▪ Закрепите блок четырьмя анкерными болтами М12. Анкерные

болты  рекомендуется  ввернуть  таким  образом,  чтобы  над
поверхностью  основания  осталось  не  менее  20  мм  от  их
длины.

20 mm

ПРИМЕЧАНИЕ

▪ Для  отвода  воды  от  основания  блока  проложите

вокруг  него  дренажную  канавку.  При  работа  в
режиме  обогрева  при  отрицательной  наружной
температуре  вода,  отводимая  из  наружного  блока,
замерзнет.  Если  не  проложить  дренаж  воды,
область вокруг блока может стать очень скользкой.

▪ При  установке  в  коррозионной  среде  используйте

гайку  с  пластиковой  шайбой  (a),  чтобы  защитить
притягивающую часть гайки от ржавления.

a

5.3

Подсоединение трубопроводов
хладагента

5.3.1

Прокладка трубопроводов хладагента

Трубопроводы  хладагента  можно  подсоединять  с  передней  или
боковой  (с  выводом  снизу)  стороны  блока,  как  показано  на
рисунке ниже.

a

b

c

a

Подсоединение слева

b

Подсоединение спереди

c

Подсоединение справа

Для

подсоединения

сбоку

необходимо

освободить

соответствующее выбивное отверстие в поддоне:

c

b

a

a

Большое выбивное отверстие

b

Просверлить

c

Точки сверления

ПРИМЕЧАНИЕ

Проделывая  выбивные  отверстия,  соблюдайте  меры
предосторожности:

▪ Старайтесь не повредить корпус.

▪ После  того,  как  выбивные  отверстия  проделаны,

рекомендуется  убрать  заусенцы,  а  также  покрасить
края

отверстий

и

прилегающие

участки

восстановительной

краской

во

избежание

образования ржавчины.

▪ Проводя  через  выбивные  отверстия  электрические

провода,  оборачивайте  их  защитной  лентой  во
избежание повреждения.

5.3.2

Подсоединение трубопровода
хладагента к наружному блоку

ПРИМЕЧАНИЕ

▪ При проведении работ по прокладке трубопроводов

не

забудьте

воспользоваться

входящими

в

комплект поставки вспомогательными патрубками.

▪ Проследите  за  тем,  чтобы  трубки,  смонтированные

на  месте,  не  соприкасались  с  другими  трубками,
поддоном  и  боковой  панелью.  Во  избежание
контакта  с  корпусом  защитите  трубки  подходящей
изоляцией,  особенно  при  подсоединении  снизу  или
сбоку.

Соединение

запорных

клапанов

с

трубопроводами,

прокладываемыми  по  месту  установки,  можно  выполнить  с
помощью  вспомогательных  патрубков,  входящих  в  комплект
поставки.

Ответственность

за

подсоединение

разветвительных

комплектов  несет  монтажник  (обвязка  трубопроводов  по  месту
установки).

5.3.3

Монтаж комплекта для подсоединения
нескольких блоков

ПРИМЕЧАНИЕ

Неправильный  монтаж  может  привести  к  сбоям  в
работе наружного блока.
