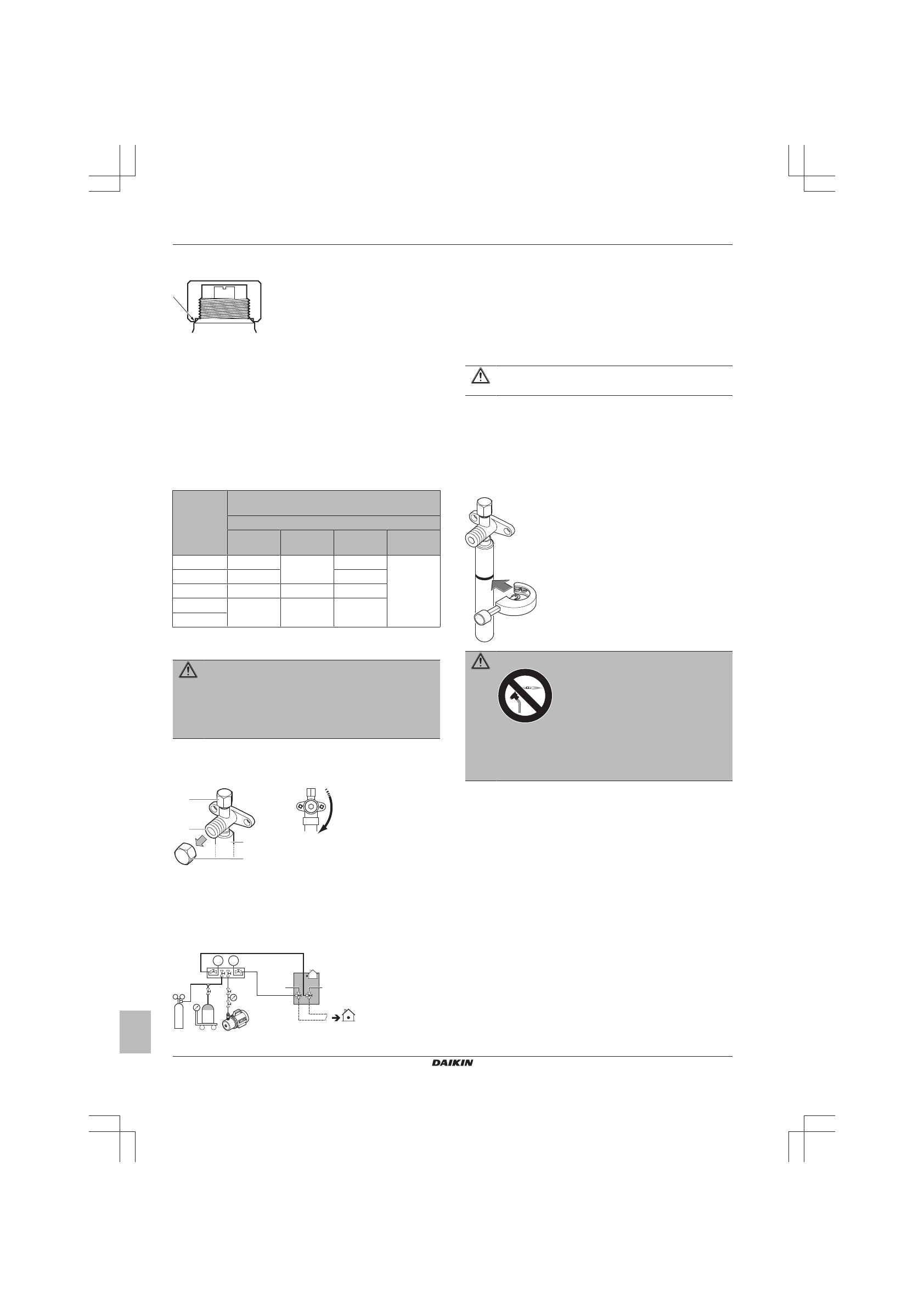

5 Монтаж

Руководство по монтажу и эксплуатации

16

RYYQ+RYMQ+RXYQ8~20T7Y1B

Система кондиционирования VRV IV

4P370473-1C – 2016.07

▪ После  затяжки  крышки  запорного  клапана  убедитесь  в

отсутствии утечки хладагента.

Обращение с сервисным отверстием

▪ Всегда  пользуйтесь  заправочным  шлангом,  оснащенным

стержнем  нажатия  на  клапан,  поскольку  сервисное  отверстие
относится к ниппельному типу.

▪ Не  забудьте  плотно  затянуть  крышку  сервисного  отверстия

после окончания работы с ним. Момент затяжки см. в таблице
ниже.

▪ После  затяжки  крышки  сервисного  отверстия  убедитесь  в

отсутствии утечки хладагента.

Моменты затяжки

Размер

запорного

клапана

(мм)

Момент затяжки N•м (чтобы закрыть, вращать

по часовой стрелке)

Шток

Корпус

клапана

Шестигран

ный ключ

Крышка

(клапана)

Сервисное

отверстие

Ø9,5

5,4~6,6

4 мм

13,5~16,5

11,5~13,9

Ø12,7

8,1~9,9

18,0~22,0

Ø15,9

13,5~16,5

6 мм

23,0~27,0

Ø19,1

27,0~33,0

8 мм

22,5~27,5

Ø25,4

5.3.7

Удаление пережатых трубок

ПРЕДУПРЕЖДЕНИЕ

Газообразный  хладагент  и  масло,  оставшееся  внутри
запорного клапана, могут разорвать пережатые трубки.

Ненадлежащее  выполнение  указаний  в  изложенном
далее  порядке  может  привести  к  повреждению
имущества и травмам, в том числе тяжелым.

Удалять пережатые трубки необходимо в следующем порядке:

1

Сняв  крышку  клапанов,  убедитесь  в  том,  что  запорные
клапаны полностью перекрыты.

c

d

a

b

a

Сервисное отверстие с крышкой

b

Запорный клапан

c

Соединение с трубопроводом

d

Крышка запорного клапана

2

Подсоедините  вакуумирующее  (откачивающее)  устройство
к  сервисным  отверстиям  всех  запорных  клапанов  через
коллектор.

p< p>

R410A

N2

b

c

e

a

f

g

d

A

B

a

Редукционный клапан

b

Азот

c

Весы

d

Резервуар с хладагентом R410A (сифонная система)

e

Вакуумный насос

f

Запорный клапан в контуре жидкого хладагента

g

Запорный клапан в контуре газообразного хладагента

A

Клапан А

B

Клапан В

3

Удалите  газообразный  хладагент  и  масло  из  пережатых
трубок с помощью регенерационной установки.

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте выхода газов в атмосферу.

4

Когда

из

пережатых

трубок

будет

удален

весь

газообразный хладагент и масло, отсоедините заправочный
шланг и закройте сервисные отверстия.

5

Срежьте  по  черной  линии  нижнюю  часть  трубок  запорных
клапанов  в  контурах  газообразного  и  жидкого  хладагента,  а
также  в  стабилизирующей  магистрали.  Воспользуйтесь
подходящим  инструментом  (например,  труборезом  или
кусачками).

ПРЕДУПРЕЖДЕНИЕ

Ни  в  коем  случае  не  удаляйте  пережатые  участки
трубок посредством пайки.

Газообразный  хладагент  и  масло,  оставшееся  внутри
запорного клапана, могут разорвать пережатые трубки.

6

Если  откачка  была  произведена  не  полностью,  то  прежде
чем

продолжать

подсоединять

трубопроводы,

прокладываемые  по  месту  установки,  дождитесь,  пока
вытечет все масло.
