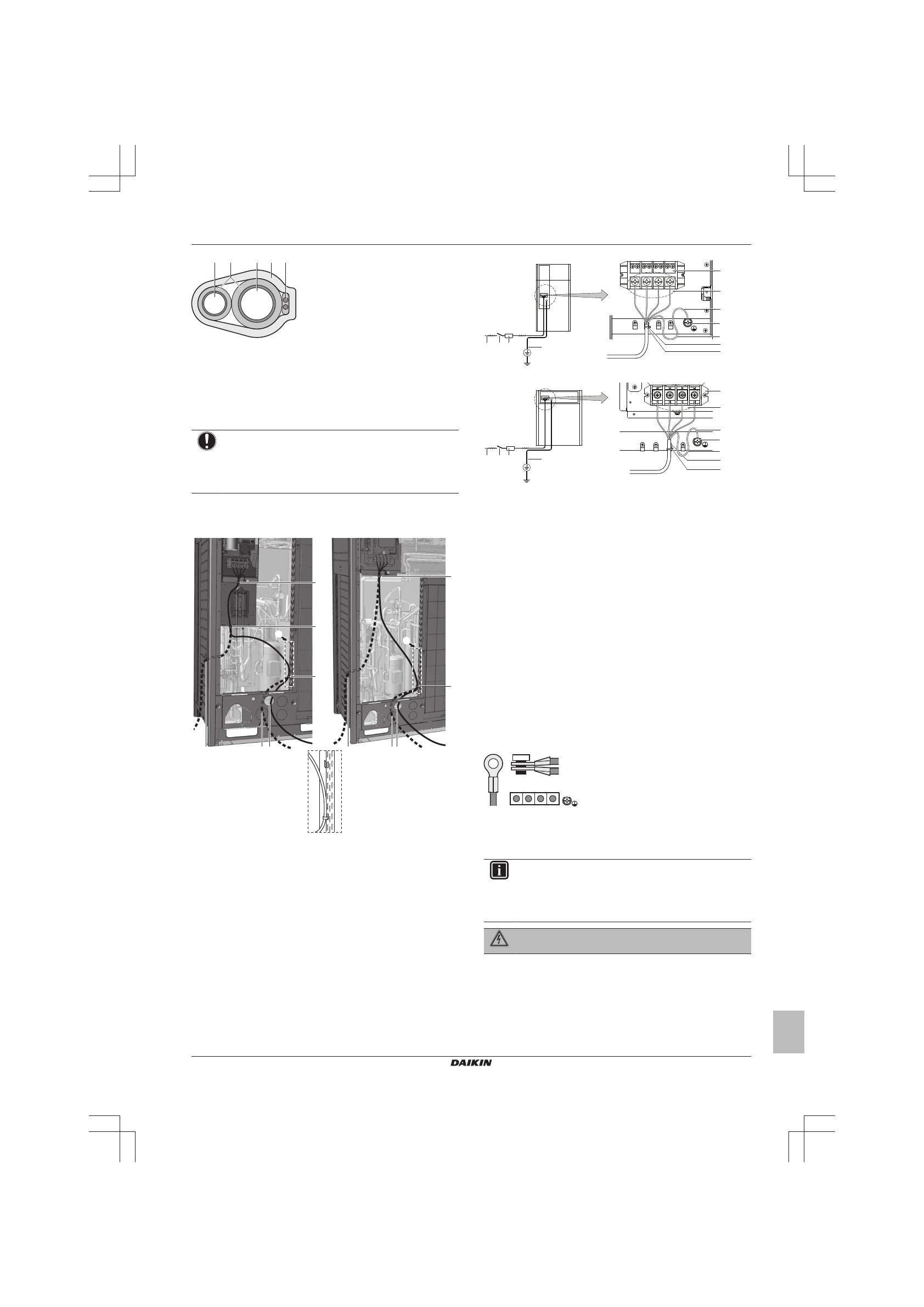

6 Конфигурирование

Руководство по монтажу и эксплуатации

27

RYYQ+RYMQ+RXYQ8~20T7Y1B
Система кондиционирования VRV IV
4P370473-1C – 2016.07

a

b

c

d

e

a

Трубопровод жидкого хладагента

b

Трубопровод газообразного хладагента

c

Изолятор

d

Электропроводка управления (F1/F2)

e

Отделочная лента

5.7.6

Прокладка и крепление линии
электропитания

ПРИМЕЧАНИЕ

Прокладывайте  провода  заземления  на  расстоянии  не
менее  25  мм  от  выводных  проводов  компрессора.  В
противном  случае  блоки,  заземленные  в  одной  точке,
могут работать неправильно.

Электропроводку  питания  можно  вводить  спереди  и  с  левой
стороны. Прикрепите её к нижнему монтажному отверстию.

d

c

X1M

a

b

d

a

c

d

X1M

b

8~12 HP

14~20 HP

A

A

A

d

d

a

Проводка электропитания (вариант 1)

(a)

b

Проводка электропитания (вариант 2)

(a)

c

Проводка электропитания (вариант 3)

(a)

. Используйте

кабелепровод.

d

Обхватная петля

(a)

Необходимо высвободить выбивное отверстие.
Закройте отверстие во избежание проникновения
насекомых и грязи.

5.7.7

Подключение электропитания

Электропроводку

питания

необходимо

прикрепить

к

пластмассовой  скобе  с  помощью  приобретаемых  по  месту
установки хомутов.

Провода

с

зеленой

и

желтой

полосами

необходимо

использовать только для заземления (см. рисунок ниже).

a

b

c

d

f

g

e

j

k

h

i

8~12 HP

a

b

c

d

f

g

e

j

k

h

i

14~20 HP

a

Электропитание (380~415 В – 3N~ 50 Гц)

b

Плавкий предохранитель

c

Предохранитель утечки на землю

d

Провод заземления

e

Клеммная колодка электропитания

f

Подключите провода электропитания: RED к L1, WHT к
L2, BLK к L3 и BLU к N

g

Провод заземления (GRN/YLW)

h

Прикрепите электропроводку питания к пластмассовой
скобе с помощью приобретаемых по месту установки
хомутов во избежание воздействия внешнего усилия на
контакты.

i

Хомут (приобретается по месту установки)

j

Чашеобразная шайба

k

При подключении провода заземления рекомендуется
произвести закручивание.

Системы с несколькими наружными блоками

Для  соединения  между  собой  проводов  электропитания,
подаваемого

на

несколько

наружных

блоков,

следует

использовать

кольцевые

кабельные

наконечники.

Использование оголенного кабеля не допускается.

В  этом  случае  необходимо  удалить  кольцевую  шайбу,
входящую в стандартную комплектацию.

Крепление  обеих  кабелей  к  клемме  электропитания  должно
быть выполнено, как показано на рисунке.

L1 L2 L2 N

6

Конфигурирование

ИНФОРМАЦИЯ

Важно,

чтобы

монтажник

последовательно

и

полностью  ознакомился  с  информацией,  изложенной  в
этом

разделе,

и

чтобы

система

была

сконфигурирована соответственно.

ОПАСНО!  РИСК  ПОРАЖЕНИЯ  ЭЛЕКТРИЧЕСКИМ
ТОКОМ
