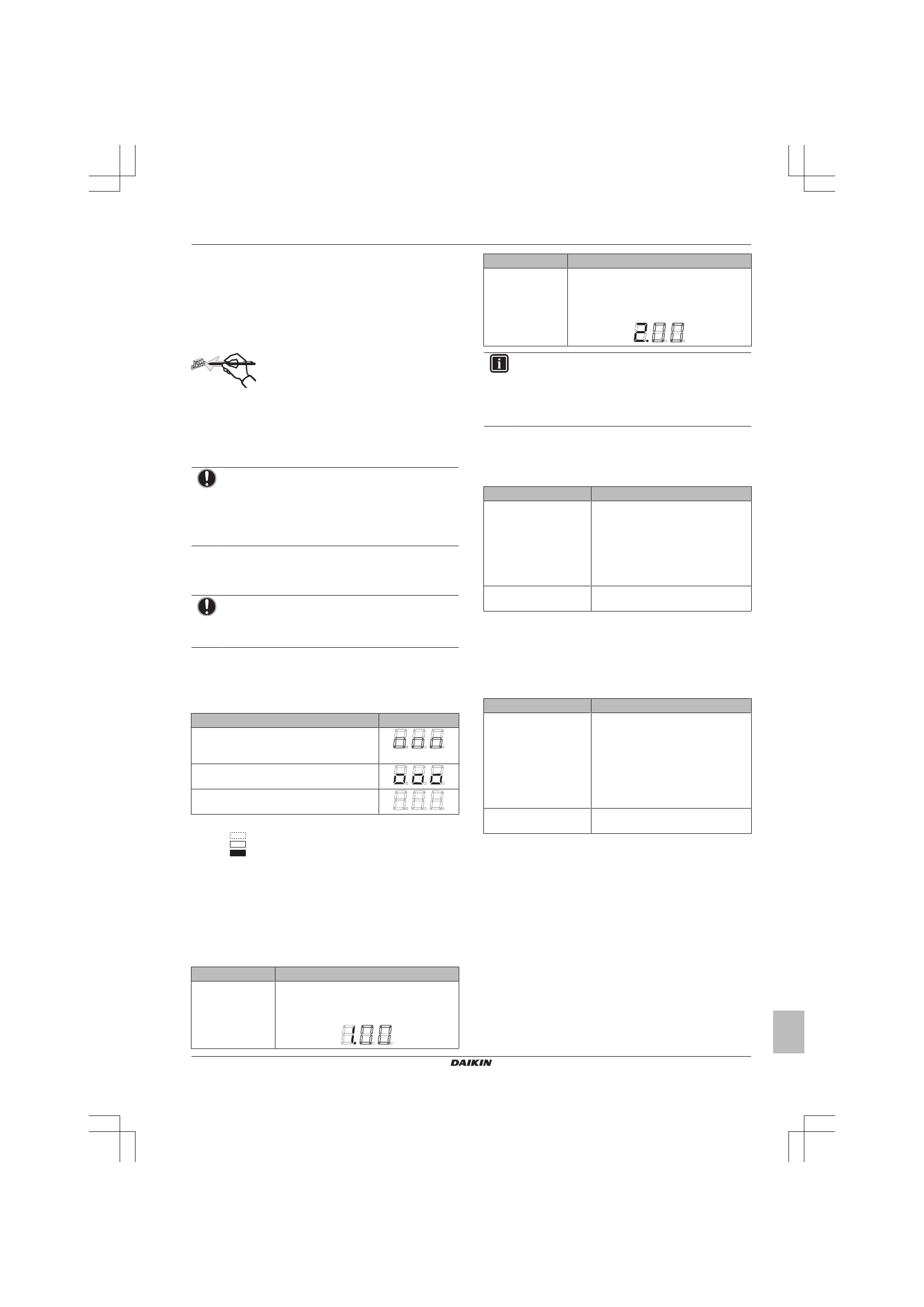

6 Конфигурирование

Руководство по монтажу и эксплуатации

29

RYYQ+RYMQ+RXYQ8~20T7Y1B
Система кондиционирования VRV IV
4P370473-1C – 2016.07

a

Передняя панель

b

Основная плата с тремя 7-сегментными дисплеями и
тремя кнопками

c

Крышка распределительной коробки для технического
обслуживания

Переключайте

переключатели

и

нажимайте

кнопки

изолированной  палочкой  (например,  шариковой  ручкой  с
надетым  колпачком)  во  избежание  прикосновения  к  деталям,
находящимся под напряжением.

По  окончании  работы  не  забывайте  устанавливать  смотровую
крышку  в  крышку  распределительной  коробки  и  закрывать
смотровую  крышку  передней  панели.  Во  время  эксплуатации
блока  его  передняя  панель  должна  быть  установлена  на  блок.
При  этом  настройку  параметров  можно  выполнять  через
смотровое отверстие.

ПРИМЕЧАНИЕ

Следите  за  тем,  чтобы  во  время  работы  все  внешние
панели,  кроме  крышки  для  технического  обслуживания
на распределительной коробке, были закрыты.

Надежно

закрывайте

крышку

распределительной

коробки перед включением электропитания.

6.1.4

Доступ к режиму 1 или 2

Инициализация: по умолчанию

ПРИМЕЧАНИЕ

Для  подачи  электропитания  на  нагреватель  картера  и
для  защиты  компрессора  обязательно  включите
питание за 6 часов перед запуском системы.

Включите  питание  наружного  и  всех  внутренних  блоков.  Когда
между  внутренними  и  наружным(и)  блоками  в  обычном  порядке
установится  связь,  показания  7-сегментного  дисплея  будут
соответствовать  изображенным  ниже  (ситуация  по  умолчанию
при поставке с завода).

Этап

Картинка

При включении питания: мигает.
Выполняются первые проверки после
включения питания (1~2 мин).

Если не возникло проблем: светится как
показано (8~10 мин).

Готовность к работе: показания дисплея
отсутствуют.

Показания 7-сегментных дисплеев:

Не светится
Мигает
Светится

Если  описанная  выше  ситуация  не  возникнет  в  течение  12  мин,
на  интерфейс  пользователя  внутреннего  блока  и  7-сегментный
дисплей  наружного  блока  будет  выведен  код  неисправности.
Устраните  неисправность,  соответствующую  отображаемому
коду. Сначала следует проверить электропроводку управления.

Доступ

Выбор  режима,  к  которому  необходимо  получить  доступ,
осуществляется кнопкой BS1.

Доступ

Действие

Режим 1

Нажмите кнопку BS1 один раз.

Показание 7-сегментного дисплея
меняется на:

Доступ

Действие

Режим 2

Нажав на кнопку BS1, удерживайте ее в
нажатом положении не менее 5 секунд.

Показание 7-сегментного дисплея
меняется на:

ИНФОРМАЦИЯ

Если запутались в процессе установки, нажмите кнопку
BS1.  Система  вернется  в  состояние  работы  вхолостую
(когда

показания

на

7-сегментном

дисплее

отсутствуют, см. параграф

"6.1.4 Доступ к режиму 1 или

2" на стр. 29

).

6.1.5

Доступ к режиму 1

Режим  1  служит  для  настройки  базовых  параметров  и
просмотра состояния блока.

Что?

Как?

Перейти в режим 1 и
выбрать нужную
настройку

Перейдя в режим 1 (однократным
нажатием кнопки BS1), выберите
нужную настройку. Это можно
сделать кнопкой BS2.

Задать выбранной настройке нужное
значение можно однократным
нажатием кнопки BS3.

Выйти и вернуться в
исходное положение

Нажмите BS1.

6.1.6

Доступ к режиму 2

Для  ввода  значений  местных  настроек  в  режиме  2  следует
использовать главный блок.

Режим  2  служит  для  настройки  внутреннего  блока  и  всей
системы по месту эксплуатации с помощью местных настроек.

Что?

Как?

Перейти в режим 2 и
выбрать нужную
настройку

Выбрав режим 2 (нажатием кнопки
BS1 с удержанием её в нажатом
положении не менее 5 секунд), можно
выбрать нужную настройку. Это
можно сделать кнопкой BS2.

Задать выбранной настройке нужное
значение можно однократным
нажатием кнопки BS3.

Выйти и вернуться в
исходное положение

Нажмите BS1.
