D-Link DGS-1100 Series Switch User Manual

82

Mirror Settings

This window is used to view and configure the mirror feature’s settings. The Switch allows users to

copy frames transmitted and received on a port and redirect the copies to another port. Attach a

monitoring device to the mirroring port, such as a sniffer, to view details about the packets passing

through the first port. This is useful for network monitoring and troubleshooting purposes.
To view the following window, click

Monitoring > Mirror Settings

, as shown below:

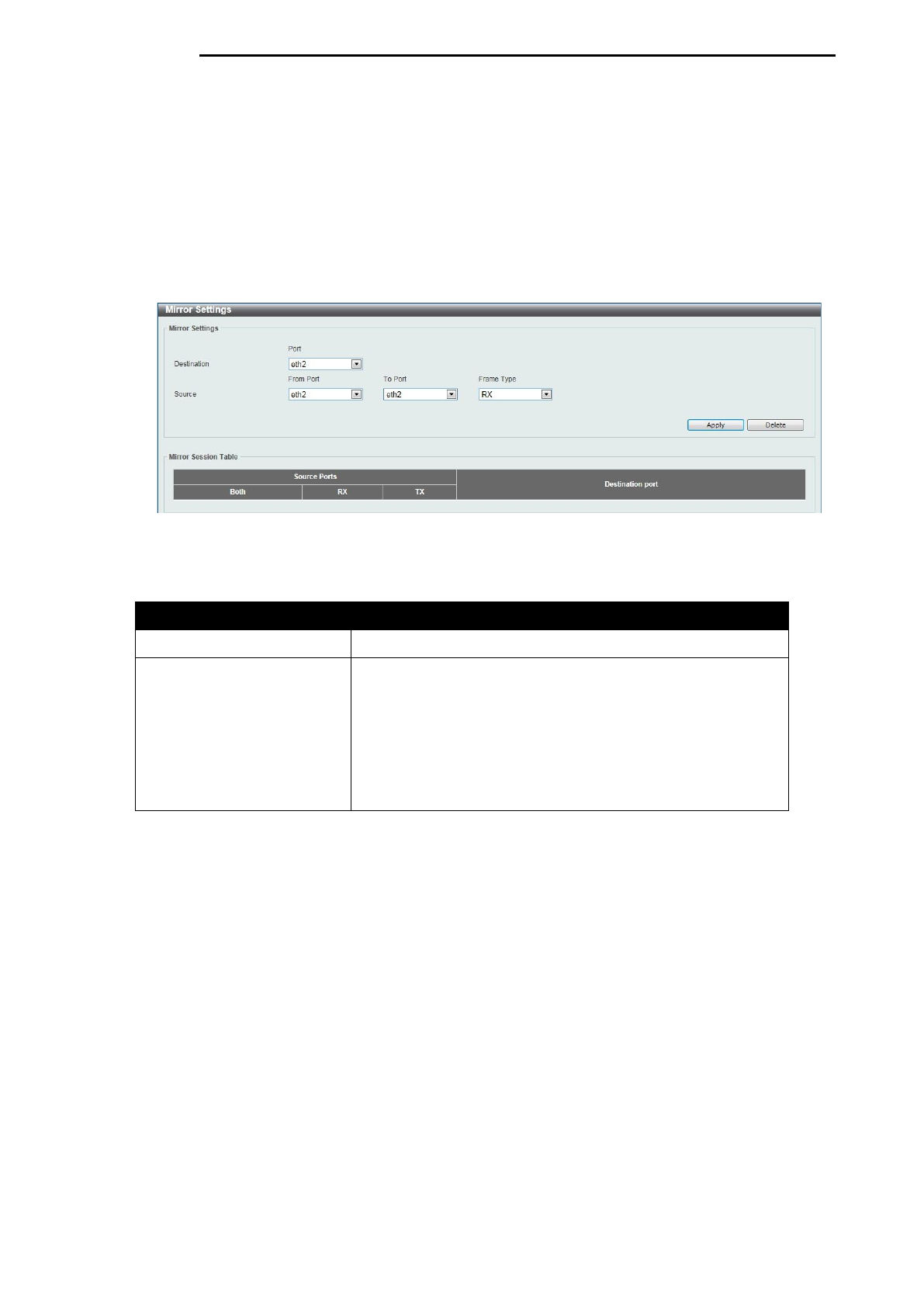

Figure 11- 2 Mirror Settings window

The fields that can be configured for

Mirror Settings

are described below:

Parameter

Description

Destination

Select one destination port from drop-down menu.

Source

Select

From Port

number and the

To Port

number as

source port from drop-down menu. Lastly select the

Frame

Type

option. Options to choose from as the

Frame Type

are

Both

,

RX

, and

TX

. When selecting Both, traffic in both the

incoming and outgoing directions will be mirrored. When

selecting

RX

, traffic in only the incoming direction will be

mirrored. When selecting

TX

, traffic in only the outgoing

direction will be mirrored.

Click the

Apply

button to accept the changes made.

Click the

Delete

button to delete an existing mirror entry based on the information entered.
