D-Link DGS-1100 Series Switch User Manual

11

CAUTION:

This equipment can be connected only to PoE networks without

routing to the outside plant.

CAUTION:

The MiniGBIC ports should use UL listed Optical Transceiver

product, Rated Laser Class I. 3.3Vdc.

DGS-1100-26MPPV2

24 x 10/100/1000 Mbps PoE + 2 x 100/1000 BASE-T/SFP Combo Switch

Front Panel

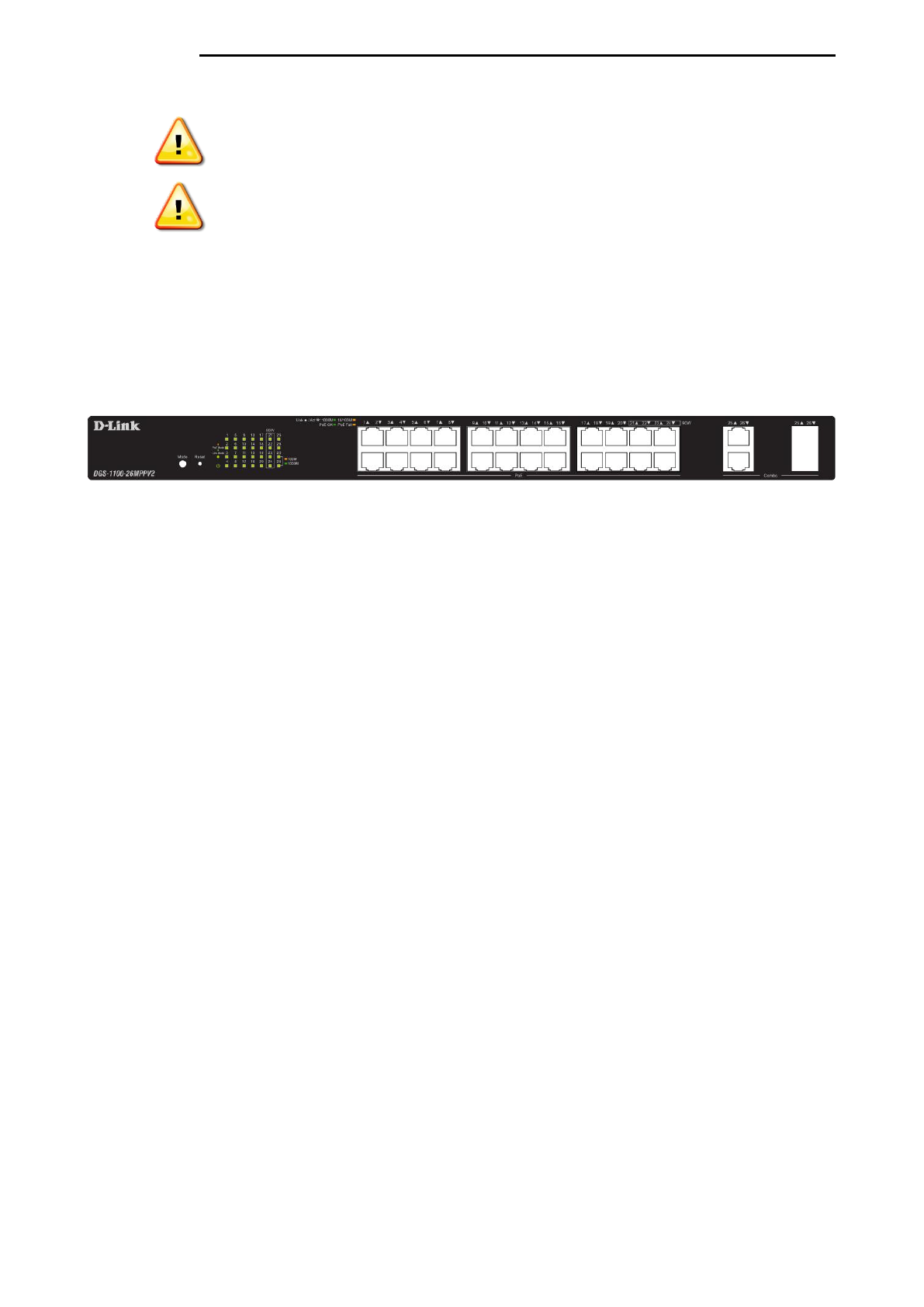

Figure 2-13 – DGS-1100-26MPPV2 Front Panel

Power LED:

The Power LED lights up when the Switch is connected to a power source.

Port LED Indicator(For PoE Model):

A LED select button to switch two modes in turn for all 10/100/1000Mbps ports:
- Link/Act/Speed Mode
- PoE Mode

Link/Act/Speed LED (Ports 1-26):

Solid Green: When there is a secure 1000Mbps connection at the port.
Blinking Green or Amber: When there is reception or transmission occurring at the port.
Solid Amber: When there is a secure 10/100Mbps connection at the port.
Light off: No link.

PoE Mode (Ports 1-24):

Green: PD device insert and power feeding.
Amber: PD device insert but failure occurs. (PSE can't provide power to PD due to PD error or power

budget is not enough.)
Light off: No PD device insert.

LED Mode Button:

Pressing this button will change the LED behavior from Link mode and PoE

mode.

Reset:

By pressing the Reset button until the all port LED turns amber, the Switch will

change back to the default configuration and all changes will be lost.

Note:

The LED behavior for ports 1-24will switch between Link mode and PoE mode when the

PoE mode is active. Port 1 ~ Port 20 PoE power budget is 30 watts/port. Port 21 ~ Port 24 PoE

power budget is 90 watts/port. Total PoE Power budget is 525 watts.
