D-Link DGS-1100 Series Switch User Manual

79

10. OAM

Cable Diagnostics

Cable Diagnostics

The cable diagnostics feature is designed primarily for administrators or customer service

representatives to verify and test copper cables; it can rapidly determine the quality of the cables and

the types of error.
To view the following window, click

OAM > Cable Diagnostics

, as shown below:

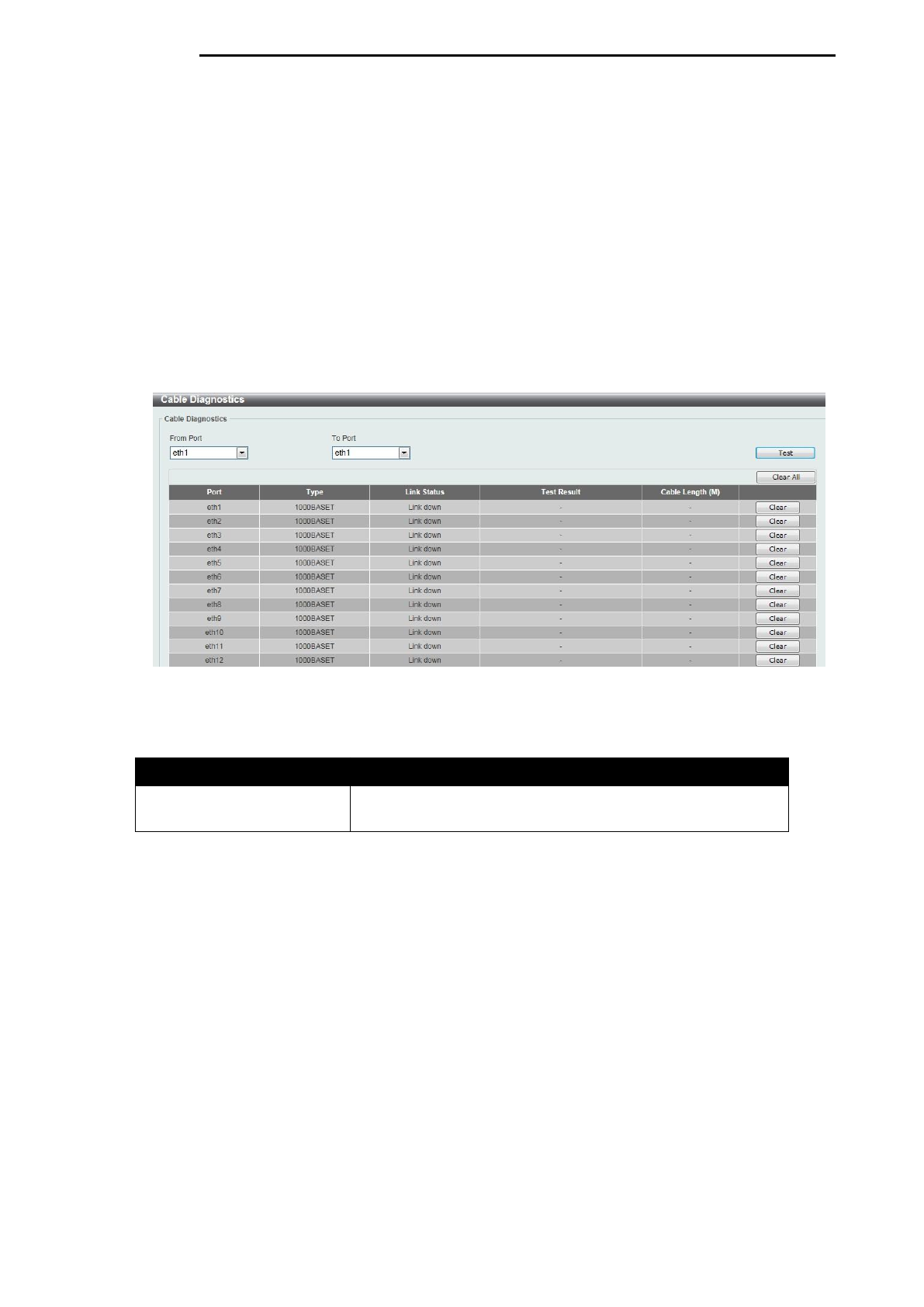

Figure 10- 1 Cable Diagnostics window

The fields that can be configured are described below:

Parameter

Description

From Port / To Port

Select the appropriate port range used for the configuration

here.

Click the

Test

button to test the specific port.

Click the

Clear

button to clear all the information for the specific port.

Click the

Clear All

button to clear all the information in this table.

Note

: The Cable Diagnostics feature is only supported on the copper ports on all DGS-1100 Series

switches. Please be sure that Power Saving feature is disabled before enabling Cable Diagnostics

function.

Test Result:

The description of the cable diagnostic results.

•

OK means the cable is good for the connection. Short in Cable means the wires of the RJ45 cable

may be in contact somewhere.

•

Open in Cable means the wires of RJ45 cable may be broken, or the other end of the cable is

simply disconnected.

•

Cable Fault Distance (meters): Indicates the distance of the cable fault from the Switch port, if the

cable is less than 1 meters, it will show “0”.
